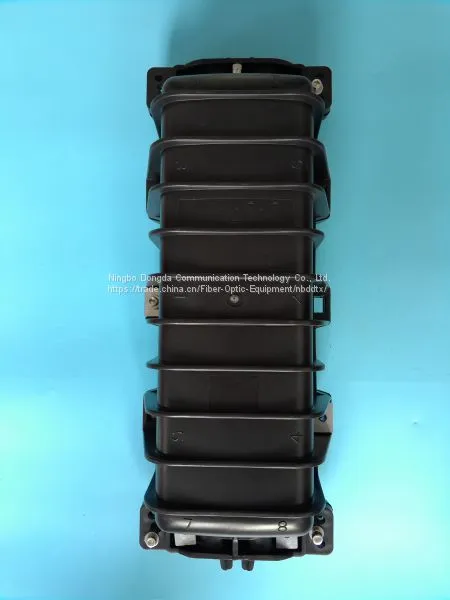

Коробка для соединения кабелей, также называемая коробкой и стаканом для соединения кабелей, представляет собой конец локального кабеля доступа, а затем через перемычку оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как тепло, холод, свет, кислород и микроорганизмы, и обладает отличной механической прочностью. Корпус коробки для соединения оптических кабелей имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она обладает огнестойкостью, водонепроницаемостью, защищает кабель от ударов, колебаний, растяжения и кручения.

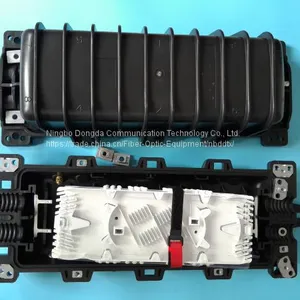

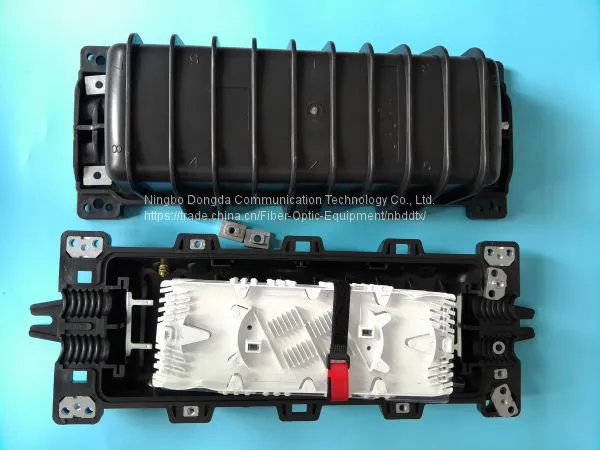

Редактирование внутренней структуры
1. Поддержка: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптического кабеля и основания, а также для усиления оптического кабеля. Во-первых, армирующий сердечник кабеля фиксируется внутри; во-вторых, оптический кабель и опорная рамка закрепляются путем защемления; в-третьих, оптический кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются с помощью тепловой сжимающей оболочки. [1]
3. Устройство для размещения волокон: последовательно хранит соединители оптического волокна и оставшиеся волокна. Длина оставшихся оптических волокон должна быть менее 1 метра, а длина оставшихся путей волокон PAN не менее 35 мм. При этом емкость приемных тарелок более четырех слоев, она большая, и приемные диски можно регулировать в зависимости от количества жил, соединенных оптическим кабелем.
4. Защита стыков оптических волокон: после размещения термоусаживаемого защитного рукава в приемный лоток, фиксирующий зажим на сердцевине также может быть закреплен силиконовой грязью.
5. Герметизация кабеля и разъемного блока стыкового кабеля и в основании бокса ввода кабеля и кабельного разъема производится с использованием шлифовальной бумаги для шлифования, полировки, очистки детергентом, нанесения алюминиевой пасты, а затем размещения кабеля в термоусаживаемой трубке разъемного блока, после чего с помощью горелки медленно нагревают термоусаживаемую трубку от середины к концам, чтобы она полностью усадла.
Редактор приложения
Полезная модель подходит для прямого и ответвленного соединения кабелей различной конструкции, таких как наружные воздушные, трубчатые, прямопогребные и другие способы прокладки.
Соединение в комнате терминала структурного оптического кабеля.
Коробки для спайки оптических волокон обычно подходят для использования в помещении или на открытом воздухе. Они не подходят для использования на открытом воздухе. Если они будут использоваться на открытом воздухе, необходимо принять защитные меры. Температура работы: для внутридомового типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что обеспечивает такие преимущества, как высокая прочность, коррозионная стойкость, зрелый конструктив, надежная герметичность и удобство монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля можно разделить на прямопроходной тип и разновидный тип.
В зависимости от возможности сборки адаптера можно разделить на тип с сборным адаптером и тип без сборного адаптера.
По классификации материала корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите обмоточный слой, чтобы открыть свободный трубчатый футляр. Конкретный метод следует рекомендованным стандартам производителя оптического волокна. Длина подготовки - 3 м.
2. Очистите свободный трубчатый футляр и армирующую оболочку сердцевины с помощью моющего средства. Удалите лишнюю заполняющую трубку и полируйте участок длиной 150 мм оболочки волокна с помощью предлагающейся буровой бумаги.
Установка оптоволоконного кабеля
1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с внешним диаметром оптоволоконного кабеля и наложите два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Обмотайте самозажимную адигезивную ленту между двумя уплотнительными кольцами так, чтобы лента была обмотана до внешнего диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Вставьте уплотненный конец оптоволоконного кабеля в отверстие для кабеля.
6. Через армирующую трубку кабеля закрепите седло и кабельный жилой провод на кронштейне, на основании разъемного блока оптоволоконного кабеля, затяните винт на трубчатом зажиме, затягивая трубчатый зажим до упора.
7. Наденьте на оптоволоконный кабель ленту из нейлона, отрежьте оставшуюся длину.
8. Остальные отверстия для кабеля заплотите заглушками. На заглушки также нанесите ту же адигезивную ленту, выполняя требования, аналогичные пункту 5.2.4.
9. Усиливающий элемент навивается на закругленный головкой винт опоры сварной пластины и прижимается.
