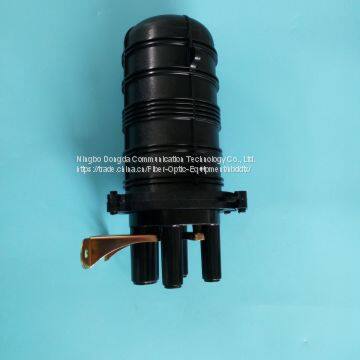

Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через перемычку оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как тепло, холод, свет, кислород и микроорганизмы, и обладает отличной механической прочностью. Корпус коробки соединения оптического кабеля имеет жесткую конструкцию, способную выдерживать самые неблагоприятные изменения окружающей среды. Она также защищена от горения, влаги, ударов, механических воздействий, растяжения и скручивания кабеля.

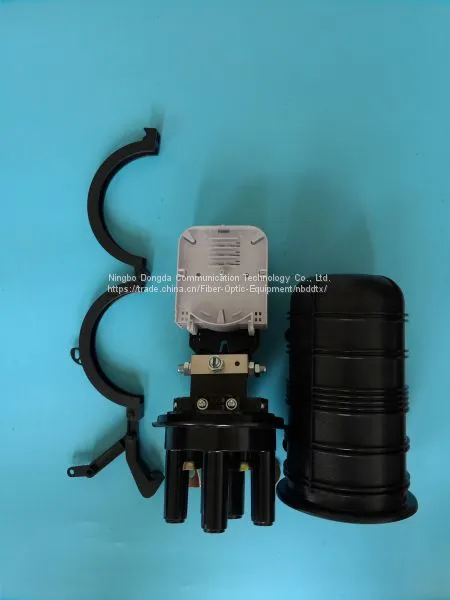

Редактирование внутренней структуры
1. Поддерживающий каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптоволоконного кабеля и основания, а также для усиления оптоволоконного кабеля. Во-первых, усилительная арматура кабеля фиксируется внутри; во-вторых, оптоволоконный кабель и поддерживающий каркас зажимаются и фиксируются; в-третьих, оптический кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются с использованием термоусаживаемой оболочки. [1]
3. Устройство для размещения волокон: последовательно хранит соединители оптического волокна и остаточные волокна. Длина остаточных оптических волокон должна быть менее 1 метра, а остаточные пути ПАН-волокон не менее 35 мм. При этом емкость приемных тарелок составляет более четырех слоев и велика, а приемные тарелки могут быть регулированы в зависимости от количества сердечников, соединенных оптоволоконным кабелем.
4. Защита соединений оптоволоконных кабелей: после размещения тепловосприимчивого защитного рукава в приемной лотке, фиксирующий зажим на сердечнике также может быть закреплен силиконовой смолой.
5. Герметизация кабеля и разъемной коробки соединяющего кабеля, а также на основании кабельного вводного блока и кабельного разъема производится путем шлифования эмёрной бумагой, очистки чистящим средством, нанесения алюминиевой пасты, а затем размещения кабеля в тепловосприимчивой трубке и установки разъемной коробки на кабель. Затем с помощью горелки производится медленное нагревание тепловосприимчивой трубки от середины к концам, после чего она полностью сжимается.
Редактор приложения
Утилитарная модель подходит для прямого соединения и ветвления кабелей различной конструкции, таких как на воздушных линиях, в трубопроводах, прямого укладки и других способах прокладки.
Соединение в терминальной комнате структурного оптоволоконного кабеля.
Коробки для спайки оптоволокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для использования на открытом воздухе. Если требуется их использование на открытом воздухе, необходимо принять защитные меры. Температура работы: для внутридомового типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, который обладает преимуществами высокой прочности, коррозионной стойкости, зрелой конструкции, надежной герметичности и удобства монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля можно разделить на прямопропускной тип и разновидный тип.
В зависимости от возможности сборки адаптера можно разделить на тип с сборным адаптером и тип без сборного адаптера.
По классификации по материалам корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если есть, удалите также экран и броню), затем удалите оберточный слой, чтобы открыть свободный трубчатый элемент. Конкретный метод следует рекомендованным стандартным методам и шагам производителя оптического волокна. Длина подготовки - 3 м.
2. Очистите свободный трубчатый элемент и усилите оболочку сердцевины моющим средством. Удалите лишний заполняющий кожух и полируйте участок длиной 150 мм оболочки волокна с помощью предоставленной бумаги для шлифования.
Установка оптоволоконного кабеля
1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с внешним диаметром оптоволоконного кабеля и наденьте два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Обмотайте самозажимную адгезивную ленту между двумя уплотнительными кольцами таким образом, чтобы лента была обмотана до внешнего диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Вставьте уплотненный конец оптоволокна в отверстие для кабеля.
6. Через армированную гибкую трубку кабеля закрепите седло и кабельную жилу на кронштейне, на основании соединительной коробки оптоволоконного кабеля, затяните винт на гибкой трубке, затягивая трубку до упора.
7. Наденьте на оптоволоконный кабель ленту из нейлона, отрежьте оставшуюся длину.
8. Остальные отверстия для кабеля заплотите заглушками. На заглушки нанесите ту же самозажимную адгезивную ленту, выполняя действия, аналогичные пункту 5.2.4.
9. Усилительное элемент закручивается на заглушенную головку винта опоры сварной пластины и прижимается.
