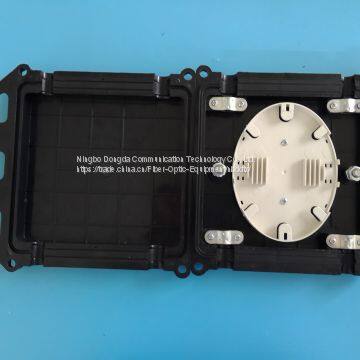

Центр поддержкиОптический блок для спайки волоконного оптика
Сопутствующие товары
-
Оптический шкаф для спайки волоконного оптикаДоговороспособныйMOQ: 10 Pieces -
Оптический шкаф для спайки волоконного оптикаДоговороспособныйMOQ: 10 Pieces
-
Оптический шкаф для стыковки волоконного оптикаДоговороспособныйMOQ: 10 Pieces
-
Коробка для спайки оптических волоконДоговороспособныйMOQ: 10 Pieces
-
Оптический шкаф для спайки волоконного оптикаДоговороспособныйMOQ: 10 Pieces
Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через скачок оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как тепло, холод, свет, кислород и микроорганизмы, и обладает отличной механической прочностью. Корпус коробки соединения оптического кабеля имеет жесткую конструкцию, способную выдерживать самые неблагоприятные изменения окружающей среды. Кроме того, она обладает свойствами огнестойкости, водонепроницаемости, ударопрочности, стойкости к удару, растяжению и кручению, защищая кабель.
Редактирование внутренней структуры
1. Поддерживающий каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптического кабеля и основания, а также для усиления оптического кабеля. Во-первых, армирующий сердечник кабеля фиксируется внутри; во-вторых, оптический кабель и поддерживающий каркас зажимаются и фиксируются; в-третьих, оптический кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются с помощью термоусадочной оболочки. [1]
3. Устройство для размещения волокна: последовательно хранит соединитель оптического волокна и оставшееся волокно. Длина оставшегося оптического волокна должна быть менее 1 метра, а длина оставшегося пути волокна PAN не менее 35 мм. При этом емкость приемных тарелок более четырех слоев, она велика, и приемные тарелки можно регулировать в зависимости от количества жил, соединенных оптическим кабелем.
4. Защита соединений оптических волокон: после размещения теплосужимого защитного рукава в приемной тарелке, фиксирующий зажим на сердцевине также может быть закреплен силиконовой гелевой массой.
5. Герметизация кабеля и разъемного блока соединяющего кабеля, а также на основании бокса ввода кабеля и кабельного разъема производится путем шлифования абразивной бумагой, полировки, очистки чистящим средством, нанесения алюминиевой пасты, а затем размещения в кабеле разъемного блока теплосужимого трубчатого элемента. Затем с помощью горелки медленно нагревают теплосужимый трубчатый элемент от середины к концам, после чего он полностью сожмется.
Редактор приложения
Полезная модель подходит для прямого и ответвленного соединения кабелей различной конструкции, таких как наружный на воздушных линиях, в трубопроводах, прямого погружения и других способах прокладки.
Соединение в комнате терминала структурного оптоволоконного кабеля.
Блоки соединения оптических волокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для использования на открытом воздухе. Если планируется их использование на открытом воздухе, необходимо принять защитные меры. Температура работы: для внутридомового типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что обеспечивает такие преимущества, как высокая прочность, коррозионная стойкость, зрелая конструкция, надежная герметичность и удобство монтажа.
Редактор классификации
В зависимости от способа подключения оптоволоконного кабеля он может быть разделен на прямопропускной тип и тип с различиями.
В зависимости от возможности сборки адаптера он может быть разделен на тип с сборным адаптером и тип без сборного адаптера.
По классификации по материалам корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите обмоточный слой, чтобы открыть свободный трубчатый футляр. Конкретный метод следует рекомендованным стандартам производителя оптического волокна. Длина подготовки - 3 м.
2. Очистите свободный трубчатый футляр и усилительную оболочку сердцевины моющим средством, удалите лишнюю заполняющую трубку и полируйте участок длиной 150 мм оболочки волокна с помощью поставленной бумаги для шлифования.
Установка оптоволоконного кабеля
1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с наружным диаметром оптоволоконного кабеля и наложите два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Обмотайте самозалепающуюся скотч-полоску между двумя уплотнительными кольцами так, чтобы скотч-полоска была обмотана до наружного диаметра уплотнительного кольца, чтобы образовать уплотненный конец оптоволоконного кабеля.
5. Поместите уплотненный конец оптического волокна в отверстие для кабеля.
6. Через армирующую трубку кабеля закрепите седло и кабельную жилу на кронштейне, на основании разъемного блока оптоволоконного кабеля, затяните винт трубчатой муфты, затяните трубчатую муфту до упора.
7. На оптоволоконном кабеле намотайте лентку из нейлона, отрежьте оставшуюся длину.
8. Остальные отверстия для кабеля запечатайте пробками. На пробки нанесите ту же самозалепающуюся скотч-полоску, выполняя требования, аналогичные пункту 5.2.4.
9. Усиливающий элемент навивается на закругленный головкой винт опоры сварной пластины и прижимается.
