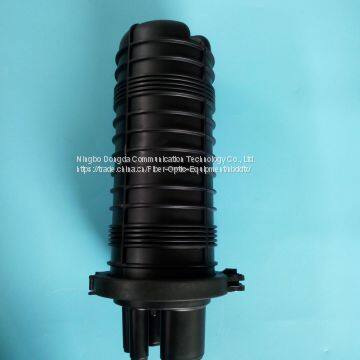

Коробка для соединения кабелей, также называемая коробкой и стаканом для соединения кабелей, представляет собой конец локального кабеля доступа, а затем через перемычку оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как тепло, холод, свет, кислород и микроорганизмы, и имеет отличную механическую прочность. Корпус коробки для соединения оптоволоконных кабелей имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она обладает свойствами огнестойкости, водонепроницаемости, ударопрочности, стойкости к воздействию и защите от растяжения и скручивания кабеля.

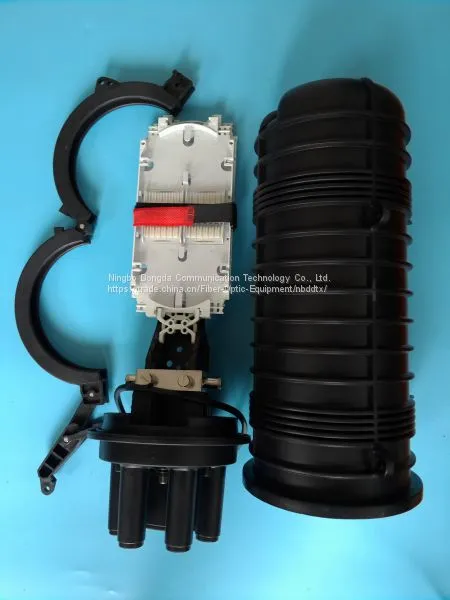

Редактирование внутренней структуры
1. Поддерживающий каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптоволоконного кабеля и основания, а также для усиления оптоволоконного кабеля. Во-первых, в нем фиксируется усилительный жил кабеля; во-вторых, оптоволоконный кабель и поддерживающий каркас закрепляются друг с другом; в-третьих, оптоволоконный кабель и коробка для соединения, а также вход и выход кабеля герметично фиксируются термоусаживаемым кожухом. [1]
3. Устройство для размещения волокна: последовательно хранит соединители оптического волокна и оставшееся волокно. Длина оставшегося оптического волокна должна быть менее 1 метра, а длина оставшегося пути волокна PAN не менее 35 мм. При этом приемные тарелки более четырехслойные и имеют большой объем. Приемные диски можно регулировать в зависимости от количества жил, соединенных оптоволоконным кабелем.
4. Защита стыков оптических волокон: после размещения теплопоглащающей защитной муфты в приемный лоток, фиксирующий зажим на сердечнике также может быть закреплен силиконовой смолой.
5. Герметизация кабеля и разъемного блока соединяющего кабеля и в основании бокса ввода кабеля и кабельного разъема производится путем шлифования эмальной бумагой, полировки, очистки детергентом, нанесения алюминиевой пасты, а затем размещения кабеля в разъемном блоке с наложением на него теплопоглащающей трубки. Затем с помощью факела осуществляется медленное нагревание теплопоглащающей трубки от середины к концам до полного ее усадания.
Редактор приложения
Полезная модель подходит для прямого и ответвленного соединения кабелей различной конструкции, таких как наружные воздушные, кабельные каналы, прямое укладка и другие способы прокладки.
Соединение в комнате терминала структурного оптического кабеля.
Коробки для соединения оптических волокон обычно подходят для использования в помещении или на открытом воздухе. Они не подходят для длительного использования на открытом воздухе. В случае необходимости использования на открытом воздухе должны быть приняты защитные меры. Температура эксплуатации: для внутреннего типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, обладающего преимуществами высокой прочности, коррозионной стойкости, зрелой конструкции, надежной герметичности и удобства монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконных кабелей, он может быть разделен на прямопроводной тип и разнородный тип.
В зависимости от возможности сборки адаптера, он может быть разделен на тип с сборным адаптером и тип без сборного адаптера.
По классификации по материалам корпуса, можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите обмоточный слой, чтобы открыть свободный рукав. Конкретный метод следует рекомендованным стандартам производителя оптического волокна. Длина подготовки - 3 м.
2. Очистите свободный рукав и укрепите оболочку сердцевины моющим средством, удалите лишнюю заполняющую трубку и полируйте участок длиной 150 мм оболочки волокна с помощью поставленной бумаги для шлифования.
Установка оптоволоконного кабеля
1. Выберите уплотнительные кольца с минимальным внутренним диаметром в соответствии с внешним диаметром оптоволоконного кабеля и наденьте два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Намотайте самозажимную скотч-полоску между двумя уплотнительными кольцами так, чтобы скотч-полоска была наматывана до внешнего диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Поместите уплотненный конец оптического волокна в отверстие для кабеля.
6. Через армированную трубку кабеля закрепите седло и кабельную жилу на кронштейне, на основании разъемного блока оптоволоконного кабеля, затяните винты трубчатого зажима, затягивая трубчатый зажим до упора.
7. Наденьте на оптоволоконный кабель ленту натяжного шнура, отрежьте оставшуюся длину.
8. Остальные отверстия для кабеля запечатайте пробками. На пробки нанесите ту же самозажимную скотч-полоску, как и в пункте 5.2.4.
9. Усиливающий элемент навивается на заглубленный головкой винт опоры сварной пластины и прижимается.
