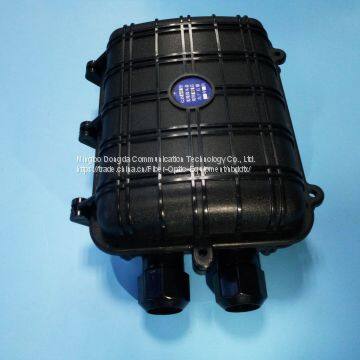

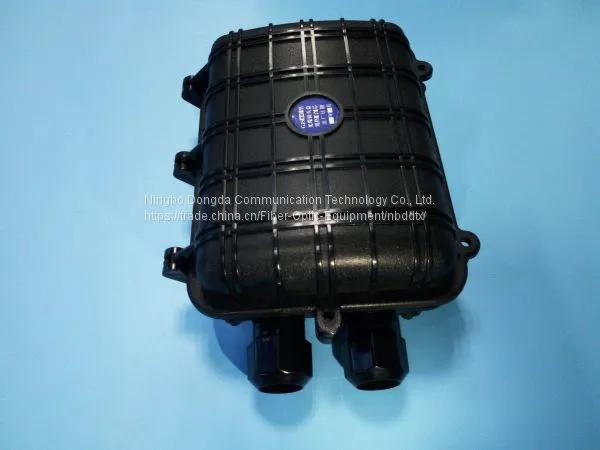

Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через оптический скачкообразный кабель осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как тепло, холод, свет, кислород и микроорганизмы, и имеет отличную механическую прочность. Корпус коробки соединения оптического кабеля имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она обладает свойствами огнестойкости, водонепроницаемости, ударопрочности, стойкости к удару, растяжению и скручиванию, защищая кабель.
Редактирование внутренней структуры
1. Поддерживающий каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптического кабеля и основания, а также для усиления оптического кабеля. Во-первых, усилительная часть кабеля фиксируется внутри; во-вторых, оптический кабель и поддерживающий каркас зажимаются и фиксируются; в-третьих, оптический кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются теплосужимым кожухом. [1]

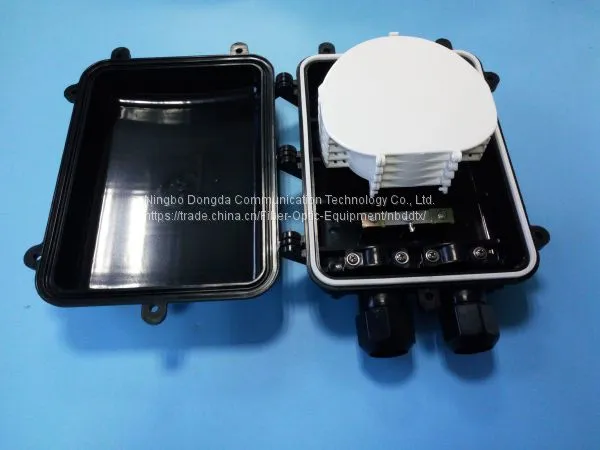

3. Устройство для размещения волокна: последовательно хранит оптические коннекторы и оставшееся оптическое волокно. Длина оставшегося оптического волокна должна быть менее 1 метра, а путь оставшегося волокна PAN не менее 35 мм. При этом приемные тарелки более четырехслойные и имеют большую емкость, а приемные диски можно регулировать в зависимости от количества жил, подключенных оптическим кабелем.
4. Защита разъемов оптоволоконных кабелей: после размещения тепловосприимчивого защитного рукава в приемный ящик, фиксирующий зажим на сердечнике также может быть закреплен силиконовой смолой.
5. Герметизация кабеля и разъемного блока соединяющего кабеля, а также места основания бокса ввода кабеля и кабельного разъема производится путем шлифования абразивной бумагой, очистки чистящим средством, нанесения алюминиевой пасты, затем разъемный блок кабеля помещается в тепловосприимчивую трубку, а трубку медленно нагревают с помощью горелки от середины к концам, чтобы она полностью сократилась.
Редактор приложения
Полезная модель подходит для прямого соединения и ответвления кабелей различной конструкции, таких как наружные воздушные линии, кабельные каналы, прямое укладка кабелей и другие способы прокладки.
Соединение в комнате терминала структурного оптоволоконного кабеля.
Блоки соединения оптоволокон обычно подходят для использования в помещениях или на открытом воздухе. Они не предназначены для использования на открытом воздухе. Если необходимо использовать их на открытом воздухе, необходимо принять защитные меры. Температура эксплуатации: для внутридомашнего типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что обеспечивает такие преимущества, как высокая прочность, коррозионная стойкость, совершенная конструкция, надежное уплотнение и удобство монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконной кабельной линии он может быть разделен на прямопроходной и разновидностный типы.
В зависимости от возможности сборки адаптера он может быть разделен на тип с сборным адаптером и тип без сборного адаптера.
По классификации по материалам корпуса он может быть разделен на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экранирование и броню), затем удалите обмоточный слой, чтобы вынуть оптоволоконный стержень, конкретный способ - в соответствии с рекомендованными стандартными методами производителя оптоволокна, длина подготовки - 3 м.
2. Очистите оптоволоконный стержень и усилите оболочку сердцевины с помощью моющего средства, удалите лишнюю заполняющую оболочку и полируйте участок длиной 150 мм оболочки волокна с помощью поставленной шлифовальной бумаги.
Установка оптоволоконного кабеля
1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с внешним диаметром оптоволоконного кабеля и наденьте два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Обмотайте самозапирающуюся адгезивную ленту между двумя уплотнительными кольцами таким образом, чтобы лента была обмотана до внешнего диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Вставьте уплотненный конец оптоволокна в отверстие для кабеля.
6. Через армированную гибкую трубку кабеля закрепите седло и кабельный жил на кронштейне, на основании разъемного блока оптоволоконного кабеля, затяните винты на гибкой трубке, затяните гибкую трубку до упора.
7. Наденьте на оптоволоконный кабель ленту из нейлона, отрежьте оставшуюся длину.
8. Остальные отверстия для кабеля запечатайте заглушками. На заглушки нанесите ту же самозапирающуюся адгезивную ленту, как описано в пункте 5.2.4.
9. Усиливающий элемент наматывается на закруглённый головкой винт опоры сварной пластины и прижимается.
