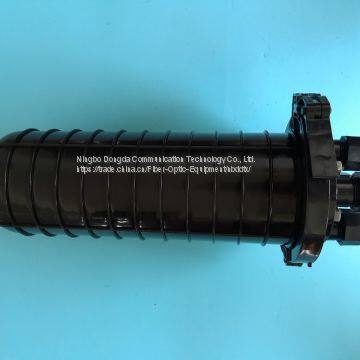

Центр поддержкиОптический блок соединения волоконного оптического кабеля
Сопутствующие товары
-
Коробка для спаев оптических волоконДоговороспособныйMOQ: 10 Pieces -
Оптический шкаф для спайки волоконного оптикаДоговороспособныйMOQ: 10 Pieces
-
Оптический блок для спайки волоконного оптикаДоговороспособныйMOQ: 10 Pieces
-
Оптический шкаф для спайки волоконного оптикаДоговороспособныйMOQ: 10 Pieces
-
Оптический шкаф для спайки волоконного оптикаДоговороспособныйMOQ: 10 Pieces
Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через перемычку оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как тепло, холод, свет, кислород и микроорганизмы, и обладает отличной механической прочностью. Корпус коробки соединения оптоволоконного кабеля имеет жесткую конструкцию, способную выдерживать самые неблагоприятные изменения окружающей среды. Кроме того, она обладает огнестойкостью, водонепроницаемостью, ударопрочностью, стойкостью к удару, растяжению и кручению, защищая кабель.
Редактирование внутренней структуры
1. Опорный каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптоволокна: используется для фиксации оптоволоконного кабеля и основания, а также для усиления оптоволоконного кабеля. Во-первых, армирующий сердечник кабеля фиксируется внутри; во-вторых, оптоволоконный кабель и опорный каркас зажимаются и фиксируются; в-третьих, оптоволоконный кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются теплоп 축ательным кожухом. [1]
3. Устройство для размещения волокон: последовательно хранит соединитель оптоволокна и оставшееся волокно. Длина оставшегося оптоволокна должна быть менее 1 метра, а длина оставшегося пути волокна PAN не менее 35 мм. При этом приемные тарелки более четырех слоев, емкость большая, и приемные диски можно регулировать в зависимости от количества жил, соединенных оптоволоконным кабелем.
4. Защита соединений оптических волокон: после размещения теплоподдающей защитной муфты в приемный лоток, фиксирующий зажим на сердечнике также может быть закреплен силиконовой смолой.
5. Герметизация кабеля и разъемной коробки соединяющего кабеля, а также основания коробки ввода кабеля и кабельного разъема производится путем шлифования эмERYной бумагой, очистки чистящим средством, нанесения алюминиевой пасты, а затем размещения в теплоподдающей трубке разъемной коробки, кабеля помещают в нее, а затем с помощью горелки медленно нагревают теплоподдающую трубу от середины к концам, после чего она полностью сжимается.
Редактор приложения
Утилитарная модель подходит для прямого и ответвленного соединения кабелей различной конструкции, таких как наружная проводка на опорах, прокладка в трубах, прямое укладка и другие способы прокладки.
Соединение в комнате терминала структурного оптоволоконного кабеля.
Коробки для спайки оптических волокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для использования на открытом воздухе. Если требуется использовать их на открытом воздухе, необходимо принять защитные меры. Температура работы: для внутридомового типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что имеет такие преимущества, как высокая прочность, коррозионная стойкость, зрелая конструкция, надежная герметичность и удобство монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля его можно разделить на прямоточный тип и тип с различиями.
В зависимости от возможности сборки адаптера сборки можно разделить на тип с адаптером сборки и тип без адаптера сборки.
По классификации по материалам корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите оберточный слой, чтобы открыть свободный трубчатый футляр. Конкретный метод следует рекомендованным стандартам производителя оптического волокна. Длина подготовки - 3 м.
2. Очистите свободный трубчатый футляр и армированный сердечниковый кожух чистящим средством, удалите лишний заполняющий кожух и полируйте участок длиной 150 мм оболочки волокна с помощью предоставленной буровой бумаги.
Установка оптоволоконного кабеля
1. Выберите уплотнительные кольца минимального внутреннего диаметра в соответствии с внешним диаметром оптического кабеля и наложите два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Намотайте самозажимную адгезивную ленту между двумя уплотнительными кольцами так, чтобы лента была наматывана до внешнего диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Поместите уплотненный конец оптического волокна в отверстие для кабеля.
6. Через армированную трубку кабеля фиксируйте седло и крепите жилу кабеля на кронштейне, на основании разъемного блока оптического кабеля, затяните винт трубчатого зажимного устройства, затяните трубчатый зажим до упора.
7. Намотайте на оптоволоконный кабель ленту из нейлона, отрежьте оставшуюся длину.
8. Остальные отверстия для кабеля запечатайте пробками. На пробки нанесите ту же самую уплотнительную ленту, как и в пункте 5.2.4.
9. Усиливающий элемент навивается на заглушенную головку винта опоры сварной пластины и прижимается.
