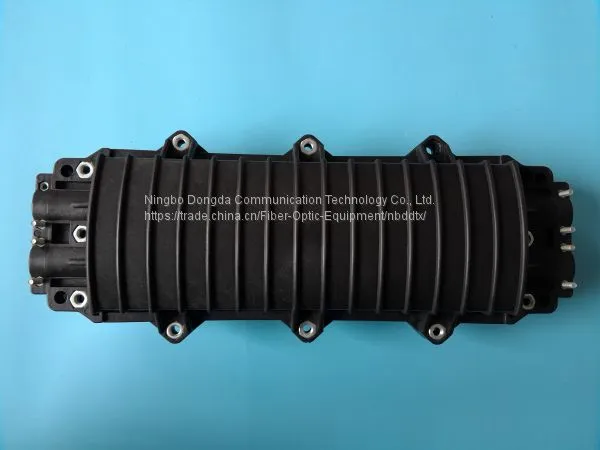

Центр поддержкиОптический шкаф для стыковки волоконного оптика
Сопутствующие товары
-
Коробка для спайки оптических волоконДоговороспособныйMOQ: 10 Pieces -
Оптический шкаф для спайки волоконного оптикаДоговороспособныйMOQ: 10 Pieces
-
Оптический шкаф для спайки волоконного оптикаДоговороспособныйMOQ: 10 Pieces
-
Коробка для стыковки оптических волоконДоговороспособныйMOQ: 10 Pieces
-
Оптическая шкаф для спайки волоконного оптикаДоговороспособныйMOQ: 10 Pieces
Коробка для соединения кабеля, также называемая коробкой и стаканом для соединения кабеля, представляет собой конец локального кабеля доступа, а затем через перемычку оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как тепло, холод, свет, кислород и микроорганизмы, и имеет отличную механическую прочность. Корпус коробки для соединения оптоволоконного кабеля имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она обладает огнестойкостью, водонепроницаемостью, ударопрочностью, стойкостью к ударам, растяжению и скручиванию кабеля.

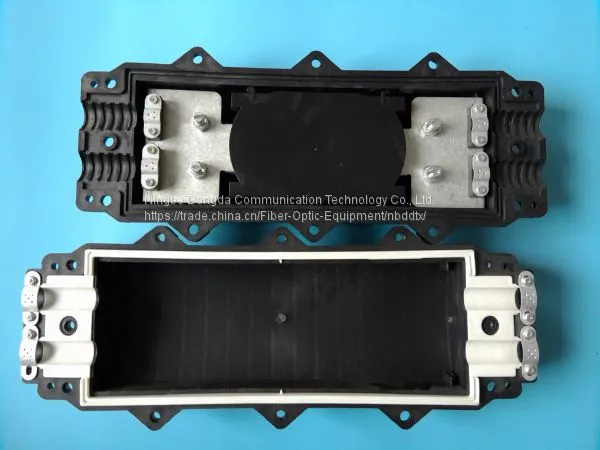

Редактирование внутренней структуры
1. Поддерживающий каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптоволоконного кабеля и основания, а также для усиления оптоволоконного кабеля. Во-первых, армирующий сердечник кабеля фиксируется внутри; во-вторых, оптоволоконный кабель и поддерживающий каркас зажимаются и фиксируются; в-третьих, оптоволоконный кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются термоусадочной оболочкой. [1]
3. Устройство для размещения волокон: последовательно хранит соединители оптического волокна и оставшиеся волокна. Длина оставшихся оптических волокон должна быть менее 1 метра, а длина оставшихся путей PAN-волокон не менее 35 мм. При этом приемные тарелки более четырехслойные и имеют большой объем, а приемные диски можно регулировать в зависимости от количества жил, подключенных оптоволоконным кабелем.
4. Защита соединений оптоволоконных кабелей: после размещения тепловосприимчивого защитного кожуха в приемный лоток, фиксирующий зажим на сердцевине также может быть закреплен силиконовой клеевой массой.
5. Герметизация кабеля и разъемного блока соединяющего кабеля, а также на основании бокса ввода кабеля и кабельного разъема производится путем шлифования эmérным бумагой, очистки очистителем, нанесения алюминиевой пасты, затем размещения кабеля в разъемный блок, в который вставлен тепловосприимчивый трубчатый элемент, и медленного нагрева тепловосприимчивого трубчатого элемента с помощью горелки от середины к концам, в результате чего трубчатый элемент полностью сжимается.
Редактор приложений
Полезная модель подходит для прямого соединения и ответвления кабелей различной конструкции, таких как наружный воздушный, трубчатый, прямозаглубленный и другие способы прокладки.
Соединение в комнате терминала структурного оптоволоконного кабеля.
Блоки соединения оптоволокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для использования на открытом воздухе. Если они должны быть использованы на открытом воздухе, необходимо принять защитные меры. Температура работы: для внутрисельной установки: от -5 °C до +40 °C, для наружной установки: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что имеет преимущества высокой прочности, коррозионной стойкости, зрелой конструкции, надежной герметичности и удобства монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля можно разделить на прямопроходной тип и разный тип.
В зависимости от возможности сборки адаптера можно разделить на тип с сборным адаптером и тип без сборного адаптера.
По классификации материала корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если есть, удалите также экран и броню), затем удалите оберточный слой, чтобы открыть свободный трубчатый элемент. Конкретный метод следует рекомендованным стандартам производителя оптического волокна. Длина подготовки - 3 м.
2. Очистите свободный трубчатый элемент и укрепите оболочку сердцевины моющим средством. Удалите лишний заполняющий трубчатый элемент и полируйте участок длиной 150 мм оболочки волокна с помощью поставленной буровой бумаги.
Установка оптоволоконного кабеля
1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с наружным диаметром оптоволоконного кабеля и наденьте два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Намотайте самозалепающуюся ленту между двумя уплотнительными кольцами так, чтобы лента была наматывана до наружного диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Поместите уплотненный конец оптоволокна в отверстие для кабеля.
6. Через армированную гибкую трубку кабеля закрепите седло и кабельную жилу на кронштейне, на основании разъемного блока оптоволоконного кабеля, затяните винты на гибкой трубке, затяните гибкую трубку до упора.
7. Наденьте на оптоволоконный кабель ленту из нейлона, отрежьте лишнюю длину.
8. Остальные отверстия для кабеля запечатайте заглушками. На заглушки примените ту же самозалепающуюся ленту, как и в п. 5.2.4.
9. Усиливающий элемент навивается на закругленный головочный винт опоры сварной пластины и прижимается.
