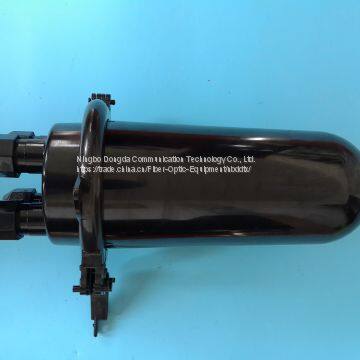

Центр поддержкиОптическое распределительное устройство для соединения волоконно-оптических кабелей
Сопутствующие товары
-
Оптический шкаф для соединения оптоволоконных кабелейДоговороспособныйMOQ: 10 Pieces -
Оптический шкаф для соединения оптоволоконных кабелейДоговороспособныйMOQ: 10 Pieces
-
Оптический блок соединения волоконного оптического кабеляДоговороспособныйMOQ: 10 Pieces
-
Коробка для спаев оптических волоконДоговороспособныйMOQ: 10 Pieces
-
Оптический шкаф для спайки волоконного оптикаДоговороспособныйMOQ: 10 Pieces
Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через оптический скакалку доступа к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как холод и тепло, свет, кислород и микроорганизмы, и имеет отличную механическую прочность. Корпус коробки соединения оптического кабеля имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она обладает свойством самозатухания, водонепроницаемостью, ударопрочностью, стойкостью к удару, растяжению и кручению кабеля.
Редактирование внутренней структуры
1. Поддерживающий каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптических волокон: используется для фиксации оптического кабеля и основания, а также для усиления оптического кабеля. Во-первых, усилительная часть кабеля фиксируется внутри; во-вторых, оптический кабель и поддерживающий каркас зажимаются и фиксируются; в-третьих, оптический кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются термоусаживаемой оболочкой. [1]
3. Устройство для размещения волокон: последовательно хранит оптические коннекторы и оставшиеся волокна. Длина оставшихся оптических волокон должна быть менее 1 метра, а длина оставшихся путей волокон PAN не менее 35 мм. При этом емкость приемных тарелок более четырех слоев, а емкость большая. Приемные тарелки можно регулировать в зависимости от количества сердечников, соединенных оптическим кабелем.
4. Защита соединений оптических волокон: после размещения теплосужимого защитного рукава в приемной лотке, фиксирующий зажим на сердечнике также можно закрепить силиконовой клеевой массой.
5. Герметизация кабеля и разъемного блока соединяющего кабеля, а также на основании кабельного вводного блока и кабельного разъема производится путем шлифования эmérным бумагой, очистки отмазкой для полировки, нанесения алюминиевой пасты, а затем размещения кабеля в разъемном блоке с теплосужимым трубчатым элементом. С помощью факела производится медленное нагревание теплосужимого трубчатого элемента от середины к концам, после чего он полностью сожмется.
Редактор приложения
Полезная модель подходит для прямого соединения и разветвленного соединения кабелей различной конструкции, таких как наружные воздушные, трубопроводные, прямоподземные и другие способы прокладки.
Соединение в комнате терминала структурного оптического кабеля.
Коробки для спайки оптических волокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для длительного использования на открытом воздухе. Если необходимо использовать их вне помещения, необходимо принять защитные меры. Температура эксплуатации: для внутридомового типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что обеспечивает такие преимущества, как высокая прочность, коррозионная стойкость, зрелая конструкция, надежная герметичность и удобство монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля можно разделить на прямопропускной тип и тип с разными характеристиками.
В зависимости от возможности сборки адаптера можно разделить на тип с сборным адаптером и тип без сборного адаптера.
По классификации по материалам корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите оберточный слой, чтобы открыть свободный трубчатый элемент. Конкретный метод выполнения следует рекомендованным стандартам производителя оптоволокна. Длина подготовки - 3 м.
2. Очистите свободный трубчатый элемент и укрепите оболочку сердцевины с помощью чистящего средства. Удалите лишний заполняющий трубчатый элемент и полируйте участок длиной 150 мм оболочки волокна с помощью предоставленной шлифовальной бумаги.
Установка оптоволоконного кабеля
1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с внешним диаметром оптоволоконного кабеля и наденьте два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Намотайте самозажимную скотч-ленту между двумя уплотнительными кольцами так, чтобы лента была намотана до внешнего диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Поместите уплотненный конец оптического волокна в отверстие для кабеля.
6. Через армированную трубку кабеля закрепите седло и кабельный жилой провод на кронштейне, на основании разъемной коробки оптоволоконного кабеля, затяните винты трубчатых зажимов, затяните трубчатые зажимы до упора.
7. Наденьте на оптоволоконный кабель нейлоновую стяжку, отрежьте оставшуюся длину.
8. Остальные отверстия для кабеля, пожалуйста, запечатайте пробками. На пробки примените ту же уплотнительную ленту, как и в пункте 5.2.4.
9. Усиливающий элемент навивается на потайную головку винта опоры сварной пластины и прижимается.
