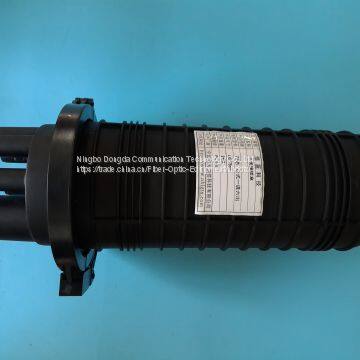

Коробка соединения кабелей, также называемая коробкой и стаканом соединителя кабеля, представляет собой конец локального кабеля доступа, а затем через скачкообразный кабель оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного природными воздействиями холода и жара, света, кислорода и микробных материалов, и обладает отличной механической прочностью. Корпус коробки соединителя оптического кабеля имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она имеет огнестойкость, водонепроницаемость, устойчивость к ударам, защиту от растяжения и скручивания кабеля.
Редактор внутренней структуры
1. Поддерживающий каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптоволоконного кабеля и основания, а также для усиления оптоволоконного кабеля. Во-первых, армирующий сердечник кабеля фиксируется внутри; во-вторых, оптоволоконный кабель и поддерживающий каркас закрепляются путем защемления; в-третьих, оптоволоконный кабель и коробка соединителя, а также вход и выход кабеля герметично фиксируются с помощью тепловой сжимающей оболочки. [1]
3. Устройство для размещения волокна: последовательно хранит соединители оптического волокна и оставшееся волокно. Длина оставшегося оптического волокна должна быть менее 1 метра, а длина оставшегося пути волокна PAN не менее 35 мм. При этом приемные тарелки более четырех слоев, емкость большая, а приемный диск можно регулировать в зависимости от количества сердечников, соединенных оптоволоконным кабелем.
4. Защита разъемов оптических волокон: после размещения термоконтракционного защитного стакана в приемный лоток, фиксирующий зажим на сердцевине также может быть закреплен силиконовой резиной.
5. Герметизация кабеля и разъемной коробки соединяющего кабеля и в основании коробки ввода кабеля и кабельного разъема производится путем шлифования эмальной бумагой, очистки отмазкой для полировки, нанесения алюминиевой пасты, а затем размещения кабеля в термоконтракционном трубке разъемной коробки, после чего с помощью факела медленно нагревают термоконтракционную трубку от середины к концам, чтобы она полностью сократилась.
Редактор применения
Полезная модель подходит для прямого и ответвленного соединения кабелей различных конструкций, таких как наружная проводка на опорах, в трубах, прямое укладка и другие способы прокладки.
Соединение в комнате терминала структурного оптического кабеля.
Коробки для соединения оптических волокон обычно подходят для использования в помещении или на открытом воздухе. Они не подходят для использования на открытом воздухе. Если их необходимо использовать вне помещения, необходимо принять защитные меры. Температура работы: для внутридомового типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, который обладает преимуществами высокой прочности, коррозионной стойкости, зрелой конструкции, надежной герметичности и удобства монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля, он может быть разделен на прямопроходной тип и тип с различиями.
В зависимости от возможности сборки адаптера, он может быть разделен на тип с сборным адаптером и тип без сборного адаптера.
По классификации по материалам корпуса, можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экранирующий слой и броню), затем удалите обмоточный слой, чтобы открыть свободный рукав, конкретный метод - согласно рекомендуемым стандартам производителя оптического волокна, длина подготовки - 3 м.
2. Очистите свободный рукав и усилите сердцевину оболочки с помощью моющего средства, удалите лишние заполняющие трубки и полируйте участок длиной 150 мм оболочки волокна с помощью предоставленной буровой бумаги.
Установка оптоволоконного кабеля
1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с внешним диаметром оптоволоконного кабеля и наложите два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Обмотайте самозаваривающуюся адгезивную ленту между двумя уплотнительными кольцами таким образом, чтобы лента была обмотана до внешнего диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Поместите уплотненный конец оптоволоконного кабеля в отверстие для кабеля.
6. Через армирующую трубку кабеля закрепите седло и кабельную жилу на кронштейне основания соединительного блока оптоволоконного кабеля, затяните винт трубчатого зажимного устройства, затягивая трубчатый зажим до упора.
7. На оптоволоконном кабеле намотайте нейлоновую стяжку и отрежьте оставшуюся длину.
8. Оставшиеся отверстия для кабеля запечатайте пробками. На пробки нанесите ту же самозаваривающуюся адгезивную ленту, выполняя требования, аналогичные пункту 5.2.4.
9. Усиливающий элемент навивается на заглушенную головку винта опоры сварной пластины и прижимается.
