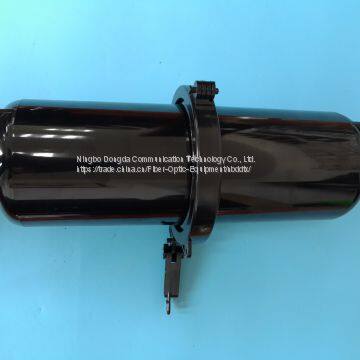

Центр поддержкиОптический шкаф для спайки волоконного оптика
Сопутствующие товары
-
Оптическое распределительное устройство для соединения волоконно-оптических кабелейДоговороспособныйMOQ: 10 Pieces -
Оптический шкаф для соединения оптоволоконных кабелейДоговороспособныйMOQ: 10 Pieces
-
Оптический шкаф для соединения оптоволоконных кабелейДоговороспособныйMOQ: 10 Pieces
-
Оптический блок соединения волоконного оптического кабеляДоговороспособныйMOQ: 10 Pieces
-
Коробка для спаев оптических волоконДоговороспособныйMOQ: 10 Pieces
Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через перемычку оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как тепло, холод, свет, кислород и микроорганизмы, и обладает отличной механической прочностью. Корпус коробки соединения оптического кабеля имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она обладает свойством огнестойкости, водонепроницаемости, ударопрочности, стойкости к воздействию и защиту от растяжения и скручивания кабеля.
Редактирование внутренней структуры
1. Поддерживающая рама: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптоволоконного кабеля и основания, а также для усиления оптоволоконного кабеля. Во-первых, армирующий сердечник кабеля фиксируется внутри; во-вторых, оптоволоконный кабель и поддерживающая рама зажимаются и фиксируются; в-третьих, оптоволоконный кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются термоусаживаемым кожухом. [1]
3. Устройство для размещения волокна: последовательно хранит соединитель оптического волокна и оставшееся волокно. Длина оставшегося оптического волокна должна быть менее 1 метра, а длина оставшегося пути волокна PAN не менее 35 мм. При этом емкость приемных тарелок более четырех слоев, а емкость большая. Приемные тарелки можно регулировать в зависимости от количества жил, соединенных оптоволоконным кабелем.
4. Защита соединений оптических волокон: после размещения термошrinkable защитной муфты в приемном лотке, фиксирующий зажим на сердечнике также может быть закреплен силиконовой смолой.
5. Герметизация кабеля и разъемного блока соединяющего кабеля и в основании кабельного вводного блока и кабельного разъема производится путем шлифования абразивной бумагой, очистки очистителем для полировки, нанесения алюминиевой пасты, а затем размещения в термоусаживаемой трубке разъемного блока кабеля, после чего с помощью горелки медленно нагревают термоусаживаемую трубку от середины к концам до полного усадания.
Редактор приложения
Полезная модель применима для прямого и ответвленного соединения кабелей различной конструкции, таких как наружная проводка, в трубах, прямое укладка и другие способы укладки.
Соединение в комнате терминала структурного оптического кабеля.
Коробки для соединения оптических волокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для использования на открытом воздухе. Если они будут использоваться на открытом воздухе, должны быть приняты защитные меры. Рабочая температура: для внутреннего типа: от -5 °C до +40 °C, для внешнего типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что имеет такие преимущества, как высокая прочность, коррозионная стойкость, зрелая конструкция, надежная герметичность и удобство монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля можно разделить на прямосходный тип и разный тип.
В зависимости от возможности сборки адаптера можно разделить на тип с сборным адаптером и тип без сборного адаптера.
По классификации материала корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите обмоточный слой, чтобы выдать свободный рукав. Конкретный метод - согласно рекомендованным стандартам производителя оптоволокна. Длина подготовки - 3 м.
2. Очистите свободный рукав и усилите оболочку сердцевины с помощью моющего средства. Удалите лишний заполняющий кожух и полируйте участок оболочки волокна длиной 150 мм с помощью поставленной шлифовальной бумаги.
Установка оптоволоконного кабеля
1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с внешним диаметром оптоволоконного кабеля и наденьте два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Обмотайте самозажимную адигезионную ленту между двумя уплотнительными кольцами так, чтобы лента была обмотана до внешнего диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Поместите уплотненный конец оптического волокна в отверстие для кабеля.
6. Через армированную гибкую трубку кабеля закрепите седло и кабельную жилу на кронштейне, основании разъемного блока оптоволоконного кабеля, затяните винты на гибкой трубке, затяните трубку до упора.
7. Наденьте на оптоволоконный кабель нитоновый бандаж, отрежьте оставшуюся длину.
8. Остальные отверстия для кабеля заплотите заглушками. На заглушки нанесите ту же самозажимную адигезионную ленту, как описано в пункте 5.2.4.
9. Усиливающий элемент навивается на головку с утопленной резьбой винта опоры сварной пластины и прижимается.
