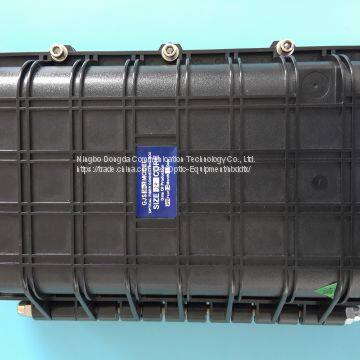

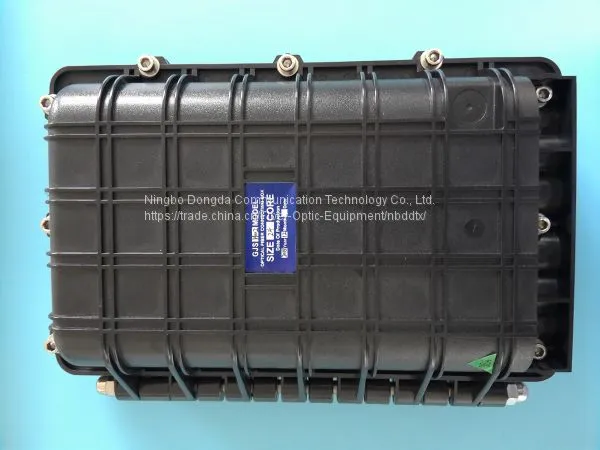

Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через скачкообразный оптический кабель осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как тепло, холод, свет, кислород и микроорганизмы, и обладает отличной механической прочностью. Корпус коробки соединения оптического кабеля имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Она также обладает свойствами самозатухания горения, водонепроницаемостью, ударопрочностью, стойкостью к удару, растяжению и кручению, защищая кабель.

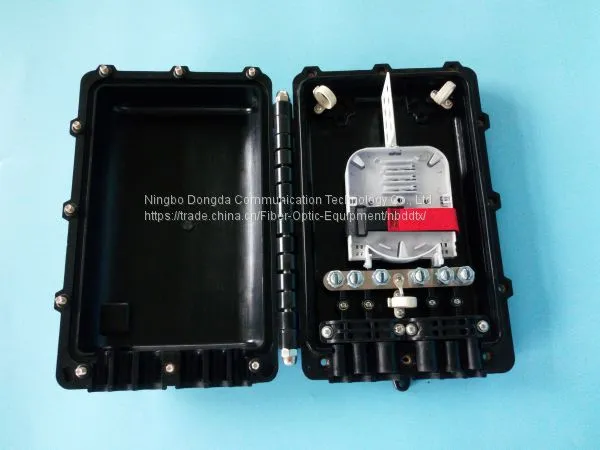

Редактирование внутренней структуры
1. Опорный каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптических волокон: используется для фиксации оптоволоконного кабеля и основания, а также для усиления оптоволоконного кабеля. Во-первых, усилительная часть кабеля фиксируется внутри; во-вторых, оптоволоконный кабель и опорный каркас зажимаются и фиксируются; в-третьих, оптоволоконный кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются теплоп 축ательным кожухом. [1]
3. Устройство для размещения волокон: последовательно хранит соединители оптических волокон и оставшиеся волокна. Длина оставшихся оптических волокон должна быть менее 1 метра, а длина оставшихся путей волокон PAN не менее 35 мм. При этом приемные тарелки более четырех слоев, а емкость большая. Приемные диски могут быть регулированы в зависимости от количества жил, соединенных оптоволоконным кабелем.
4. Защита соединений оптических волокон: после размещения тепловосприимчивого защитного футляра в приемной лотке, фиксирующий зажим на сердечнике также может быть закреплен силиконовой смолой.
5. Герметизация кабеля и разъемной коробки соединяющего кабеля, а также в основании кабельного вводного блока и кабельного разъема производится путем шлифования эмERYновой бумагой, очистки отмазкой для полировки, нанесения алюминиевой пасты, а затем размещения кабеля в тепловосприимчивой трубке и помещения разъемной коробки на кабель. Затем с помощью горелки медленно нагревают тепловосприимчивую трубку от середины к концам, пока она не полностью сожмется.
Редактор приложения
Полезная модель подходит для прямого и ответвленного соединения кабелей различной конструкции, таких как наружные воздушные, трубчатые, прямопогребные и другие способы прокладки.
Соединение в комнате терминала структурного оптического кабеля.
Коробки для соединения оптических волокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для использования на открытом воздухе. Если необходимо использовать их на открытом воздухе, необходимо принять защитные меры. Температура работы: для внутреннего типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что имеет преимущества высокой прочности, коррозионной стойкости, зрелой конструкции, надежной герметичности и удобства монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля можно разделить на прямопереходный тип и тип с различиями.
В зависимости от возможности сборки адаптера можно разделить на тип с сборным адаптером и тип без сборного адаптера.
По классификации материала корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите обмоточную пленку, чтобы открыть свободный стакан, конкретный метод - в соответствии с рекомендованными стандартными методами и шагами производителя оптического волокна, длина подготовки - 3 м.
2. Очистите свободный стакан и укрепите оболочку сердцевины с помощью моющего средства, удалите лишнюю заполнительную трубку и полируйте участок длиной 150 мм оболочки волокна с помощью поставленной шлифовальной бумаги.
Установка оптоволоконного кабеля
1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с внешним диаметром оптоволоконного кабеля и натяните два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Обмотайте самозажимную скотч-полоску между двумя уплотнительными кольцами таким образом, чтобы скотч-полоска была обмотана до внешнего диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Вставьте уплотненный конец оптического волокна в отверстие для кабеля.
6. Через армированную трубку кабеля закрепите седло и кабельную жилу на кронштейне, основании разъемного блока оптоволоконного кабеля, затяните винт трубчатого зажимного устройства, затяните трубчатый зажим до упора.
7. Натяжите на оптоволоконном кабеле ленту из нейлона и отрежьте лишнюю длину.
8. Остальные отверстия для кабеля запечатайте заглушками. На заглушки нанесите ту же самозажимную скотч-полоску, выполняя требования, аналогичные пункту 5.2.4.
9. Усиливающий элемент навивается на закруглённый головкой винт опоры сварной пластины и прижимается.
