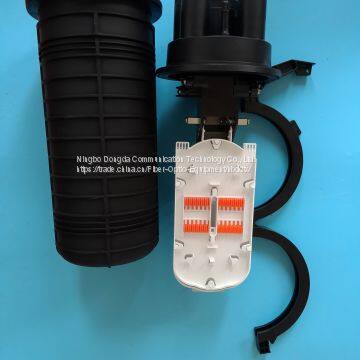

Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через скакалку оптического волокна подключается к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как перепады температуры, свет, кислород и микробные вещества, и обладает отличной механической прочностью. Корпус коробки соединения оптического кабеля имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она имеет свойства огнестойкости, водонепроницаемости, ударопрочности, стойкости к воздействию и защиту от растяжения и скручивания кабеля.
Редактор внутренней структуры
1. Поддерживающий каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптоволоконного кабеля и основания, а также для усиления оптоволоконного кабеля. Во-первых, усилительный жилой кабеля фиксируется внутри; во-вторых, оптоволоконный кабель и поддерживающий каркас зажимаются и фиксируются; в-третьих, оптический кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются с помощью тепловосприимчивой оболочки. [1]
3. Устройство для размещения волокна: последовательно хранит соединитель оптического волокна и оставшееся волокно. Длина оставшегося оптического волокна должна быть менее 1 метра, а длина оставшегося пути волокна PAN не менее 35 мм. При этом вмещающие тарелки имеют более четырех слоев и большую емкость, а вмещающие диски могут быть регулированы в зависимости от количества жил, подключенных оптическим кабелем.
4. Защита соединений оптических волокон: после размещения термошrinkable защитной муфты в приемном лотке, фиксирующий зажим на сердечнике также может быть закреплен силиконовой смолой.
5. Герметизация кабеля и разъемной коробки соединяющего кабеля и в основании коробки ввода кабеля и разъемного кабеля: обработка шлифовальной бумагой, полировка чистым чистящим средством, нанесение алюминиевой пасты, а затем размещение в термоусадочной трубке разъемной коробки кабеля, медленное нагревание термоусадочной трубки с помощью горелки с середины к концам, после чего трубка полностью усадет.
Редактор приложений
Полезная модель подходит для прямого и ответвленного соединения кабелей различной конструкции, таких как наружные, трубопроводные, прямопогребные и другие способы прокладки.
Соединение в комнате терминала структурного оптического кабеля.
Коробки для соединения оптических волокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для использования на открытом воздухе. Если их необходимо использовать на открытом воздухе, необходимо принять защитные меры. Температура работы: для внутреннего типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что обеспечивает такие преимущества, как высокая прочность, коррозионная стойкость, совершенная конструкция, надежное уплотнение и удобство монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля он может быть разделен на прямая прохождение и разновидные типы.
В зависимости от возможности сборки адаптера он может быть разделен на тип с сборным адаптером и тип без сборного адаптера.
По классификации по материалам корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экранирование и броню), затем удалите обмоточную пленку, чтобы открыть свободный трубчатый футляр. Конкретный метод следует рекомендованным стандартам производителя оптического волокна. Длина подготовки - 3 м.
2. Очистите свободный трубчатый футляр и укрепите защитный кожух сердцевины с помощью моющего средства. Удалите лишний заполняющий кожух и полируйте участок длиной 150 мм оболочки волокна с помощью предоставленной шлифовальной бумаги.
Установка оптоволоконного кабеля
1. Выберите уплотнительные кольца с минимальным внутренним диаметром в соответствии с внешним диаметром оптического кабеля и натяните два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Обмотайте самозажимную адгезивную ленту между двумя уплотнительными кольцами таким образом, чтобы лента была обмотана до внешнего диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Вставьте уплотненный конец оптического волокна в отверстие для кабеля.
6. Через армированную трубку кабеля закрепите седло и кабельный жилой провод на кронштейне, на основании разъемной коробки оптического кабеля, затяните винт трубчатого зажимного устройства, затяните трубчатый зажим до упора.
7. На оптоволоконном кабеле натяните нитяжную ленту из нейлона, обрежьте оставшуюся длину.
8. Остальные отверстия для кабеля запечатайте пробками. На пробку нанесите ту же уплотнительную ленту, выполняя действия, аналогичные пункту 5.2.4.
9. Усиливающий элемент наматывается на закруглённый головкой винт опоры сварной пластины и прижимается.
