Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через скачкообразный оптический кабель осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как перепады температур, свет, кислород и микроорганизмы, и обладает отличной механической прочностью. Корпус коробки соединения оптического кабеля имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она огнестойкая, водонепроницаема, ударостойкая, защищена от ударов, растяжения и кручения кабеля.
Редактирование внутренней структуры

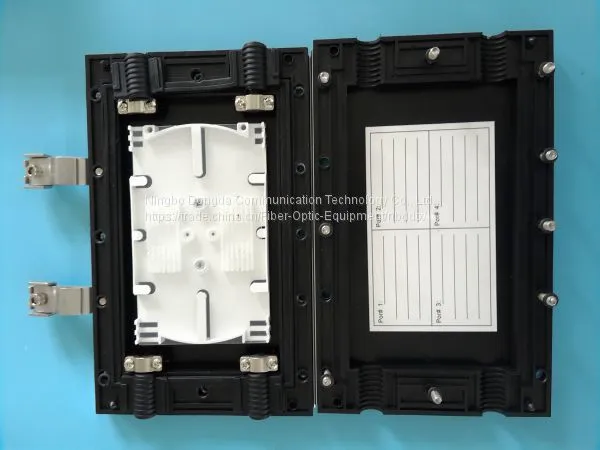

1. Поддерживающий каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптического кабеля и основания, а также для усиления оптического кабеля. Во-первых, армирующий сердечник кабеля фиксируется внутри; во-вторых, оптический кабель и поддерживающий каркас зажимаются и фиксируются; в-третьих, оптический кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются с помощью тепловой свивочной оболочки. [1]
3. Устройство для размещения волокна: последовательно хранит оптические коннекторы и оставшееся волокно. Длина оставшегося оптического волокна должна быть менее 1 метра, а длина оставшегося пути ПАН-волокна не менее 35 мм. При этом вмещающие тарелки более четырех слоев, имеют большой объем, и вмещающие диски можно регулировать в зависимости от количества жил, соединенных оптическим кабелем.
4. Защита соединений оптоволоконных кабелей: после размещения теплоп 축атывающегося защитного стакана в приемный лоток, фиксирующий зажим на сердечнике также может быть фиксирован силиконовой смолой.
5. Герметизация кабеля и разъемной коробки соединяющего кабеля, а также на основании входного кабельного ящика и кабельного разъема производится путем шлифования эмERYновой бумагой, полировки, очистки чистящим средством, нанесения алюминиевой пасты, затем размещения в теплоп 축атывающемся трубке разъемной коробки и кабеля, после чего с помощью горелки медленно нагревают теплоп 축атывающуюся трубу от середины к концам до полного усадания.
Редактор приложения
Утилита подходит для прямого соединения и ветвления кабелей различной конструкции, таких как на воздушных проводниках, в трубах, прямого укладки и других способов прокладки.
Соединение в терминальной комнате структурного оптоволоконного кабеля.
Коробки для соединения оптоволокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для использования на открытом воздухе. Если требуется использование на открытом воздухе, необходимо принять защитные меры. Температура эксплуатации: для внутрисборочной версии: от -5 °C до +40 °C, для наружной версии: от -20 °C до +60 °C.
Редактор характеристик

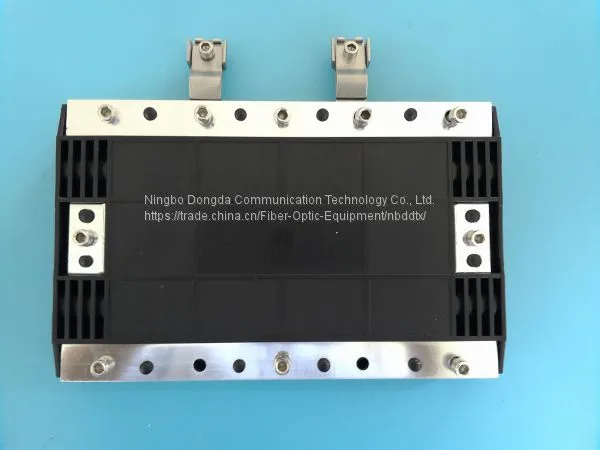

Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что имеет такие преимущества, как высокая прочность, коррозионная стойкость, зрелая конструкция, надежное уплотнение и удобство монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля он может быть разделен на прямопереходный тип и разнородный тип.
В зависимости от возможности сборки адаптера он может быть разделен на тип с сборным адаптером и тип без сборного адаптера.
По классификации по материалам корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите оберточный слой, чтобы открыть свободный трубчатый футляр. Конкретный метод следует рекомендованным стандартам производителя оптоволокна. Длина подготовки - 3 м.
2. Очистите свободный трубчатый футляр и армирующую оболочку сердцевины моющим средством, удалите лишний заполняющий футляр и полируйте участок длиной 150 мм оболочки волокна с помощью поставленной шлифовальной бумаги.
Установка оптоволоконного кабеля
1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с наружным диаметром оптоволоконного кабеля и надевайте два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Обмотайте самозажимную скотч-полоску между двумя уплотнительными кольцами таким образом, чтобы скотч-полоска была обмотана до наружного диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Поместите уплотненный конец оптоволоконного кабеля в отверстие для кабеля.
6. Через армированную гибкую трубку кабеля зафиксируйте седло и кабельную жилу на кронштейне, на основании разъемного блока оптоволоконного кабеля, затяните винт гибкой трубки, затягивайте гибкую трубку до упора.
7. Наденьте на оптоволоконный кабель ленту из нейлонового бандажа, отрежьте оставшуюся длину.
8. Для оставшихся отверстий кабеля используйте заглушки для уплотнения. На заглушки нанесите ту же самозажимную скотч-полоску, требования такие же, как в пункте 5.2.4.
9. Усиливающий элемент навивается на закругленный головочный винт опоры сварной пластины и прижимается.
