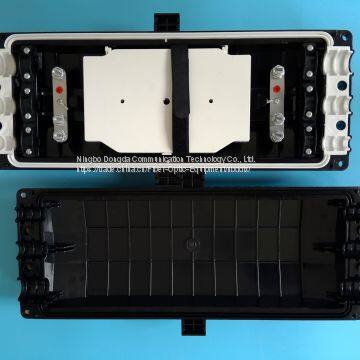

Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через перемычку оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как изменения температуры, свет, кислород и микроорганизмы, и имеет отличную механическую прочность. Корпус коробки соединения оптического кабеля имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она обладает огнестойкостью, водонепроницаемостью, ударопрочностью, устойчивостью к воздействию и защитой от растяжения и скручивания кабеля.
Редактирование внутренней структуры
1. Опорный каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптического кабеля и основания, а также для усиления оптического кабеля. Во-первых, усилительная арматура кабеля фиксируется внутри; во-вторых, оптический кабель и опорный каркас закрепляются между собой; в-третьих, оптический кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются термоусаживаемым кожухом. [1]
3. Устройство для размещения волокон: последовательно хранит соединитель оптического волокна и оставшееся оптическое волокно. Длина оставшегося оптического волокна должна быть менее 1 метра, а длина оставшегося пути волокна PAN не менее 35 мм. При этом емкость приемных тарелок более четырех слоев, она велика, и приемные тарелки могут быть регулированы в зависимости от количества жил, подключенных оптическим кабелем.
4. Защита разъемов оптоволоконных кабелей: после размещения тепловосприимчивого защитного рукава в приемный лоток, фиксирующий зажим на сердцевине также может быть закреплен силиконовой герметиком.
5. Герметизация кабеля и разъемного блока соединяющего кабеля, а также места основания кабельного вводного блока и кабельного разъема производится путем шлифования эмальной бумагой, очистки отмазкой для полировки, нанесения алюминиевой пасты, затем размещения кабеля в тепловосприимчивой трубке разъемного блока, после чего с помощью горелки медленно нагревают тепловосприимчивую трубку от середины к концам до полного сжатия.
Редактор приложения
Утилита подходит для прямого и ответвленного соединения кабелей различной конструкции, таких как наружные воздушные, в трубах, прямое укладка и другие способы прокладки.
Соединение в терминальной комнате структурного оптоволоконного кабеля.
Коробки для спайки оптоволокон обычно подходят для использования в помещениях или на открытом воздухе. Они не предназначены для работы на открытом воздухе. Если их необходимо использовать на открытом воздухе, должны быть приняты защитные меры. Температура эксплуатации: для внутреннего типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что обеспечивает такие преимущества, как высокая прочность, коррозионная стойкость, совершенная конструкция, надежная герметичность и удобство монтажа.
Редактор классификации
В зависимости от способа подключения оптоволоконного кабеля можно разделить на прямопроходной тип и разновидный тип.
В зависимости от возможности сборки адаптера можно разделить на тип с сборным адаптером и тип без сборного адаптера.
По классификации по материалу корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите обмоточную пленку, чтобы открыть свободный рукав, конкретный метод - согласно рекомендованным стандартным методам и шагам производителя оптического волокна, длина подготовки - 3 м.
2. Очистите свободный рукав и укрепите сердцевинную оболочку моющим средством, удалите лишнюю заполняющую трубку и отполируйте участок длиной 150 мм оболочки волокна буровой бумагой, поставляемой в комплекте.
Установка оптоволоконного кабеля
1. Выберите уплотнительные кольца минимального внутреннего диаметра в соответствии с наружным диаметром оптоволоконного кабеля и наложите два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Обмотайте самозажимную адгезивную ленту между двумя уплотнительными кольцами таким образом, чтобы лента была обмотана до наружного диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Поместите уплотненный конец оптоволоконного кабеля в отверстие для кабеля.
6. Через армированную трубку кабеля зафиксируйте седло и кабельную жилу на кронштейне, основании разъемного блока оптоволоконного кабеля, затяните винт трубчатого зажимного устройства, затягивайте трубчатый зажим до упора.
7. Наденьте на оптоволоконный кабель ленту из нейлона, отрежьте оставшуюся длину.
8. Остальные отверстия для кабеля запломбируйте заглушками. На заглушки нанесите ту же самозажимную адгезивную ленту, выполните все как в пункте 5.2.4.
9. Усилительное элемент закручивается на закругленный головочный винт опоры сварной пластины и прижимается.
