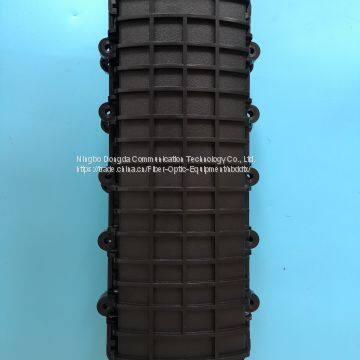

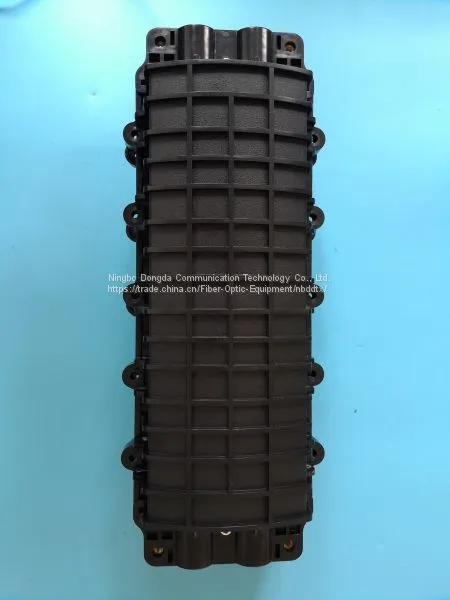

Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через перемычку оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как тепло, холод, свет, кислород и микроорганизмы, и обладает отличной механической прочностью. Корпус коробки соединения оптического кабеля имеет жесткую конструкцию, способную выдерживать самые неблагоприятные изменения окружающей среды. Кроме того, она обладает свойствами огнестойкости, водонепроницаемости, ударопрочности, стойкости к ударам, растяжению и скручиванию кабеля.

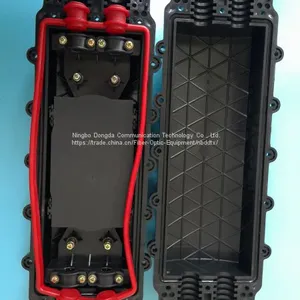

Редактирование внутренней структуры
1. Поддерживающий каркас: основная часть внутреннего компонента.
2. Устройство для фиксации оптического волокна: используется для фиксации оптоволоконного кабеля и основания, а также для усиления оптоволоконного кабеля. Во-первых, армирующий сердечник кабеля фиксируется внутри; во-вторых, оптоволоконный кабель и поддерживающий каркас зажимаются и фиксируются; в-третьих, оптический кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются с помощью тепловой сжимающей оболочки. [1]
3. Устройство для размещения волокна: последовательно хранит соединитель оптического волокна и оставшееся волокно. Длина оставшегося оптического волокна должна быть менее 1 метра, а длина оставшегося пути волокна PAN не менее 35 мм. При этом емкость приемных тарелок составляет более четырех слоев и является большой, а приемные диски могут быть настроены в зависимости от количества сердечников, соединенных оптоволоконным кабелем.
4. Защита соединений оптоволоконных кабелей: после размещения теплопоглащающей защитной трубки в приемной тарелке, фиксирующий зажим на сердцевине также может быть закреплен силиконовой клеевой массой.
5. Герметизация кабеля и разъемного блока соединяющего кабеля, а также в основании кабельного вводного блока и кабельного разъема производится путем шлифования эмеречным кругом, очистки очистителем для полировки, нанесения алюминиевой пасты, а затем размещения кабеля в теплопоглащающей трубке и вставки разъемного блока, после чего с помощью горелки медленно нагревают теплопоглащающую трубку от середины к концам, чтобы она полностью сократилась.
Редактор приложения
Полезная модель подходит для прямого и ответвленного соединения кабелей различной конструкции, таких как наружный провод, трубопровод, прямое укладка и другие способы прокладки.
Соединение в терминальной комнате структурного оптоволоконного кабеля.
Коробки для соединения оптоволокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для работы на открытом воздухе. Если они будут использоваться вне помещения, необходимо принять защитные меры. Температура эксплуатации: для внутреннего типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что имеет такие преимущества, как высокая прочность, коррозионная стойкость, совершенная конструкция, надежное уплотнение и удобство монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля он может быть разделен на прямая прохождение и разновидный.
В зависимости от того, можно ли собрать монтажный адаптер, он может быть разделен на тип с монтажным адаптером и тип без монтажного адаптером.
По классификации по материалам корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите обмоточный слой, чтобы открыть свободный футляр. Конкретный метод - в соответствии с рекомендованными стандартными методами и шагами производителя оптического волокна. Длина подготовки - 3 м.
2. Очистите свободный футляр и усилите оболочку сердцевины с помощью моющего средства. Удалите лишние заполнительные трубки и полируйте длиной 150 мм оболочку волокна с помощью поставленной бумаги для шлифования.
Установка оптоволоконного кабеля
1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с внешним диаметром оптоволоконного кабеля и наложите два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Обмотайте самозажимную адигезивную ленту между двумя уплотнительными кольцами таким образом, чтобы лента была обмотана до внешнего диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.
5. Вставьте уплотненный конец оптического волокна в отверстие для кабеля.
6. Через армирующую трубку кабеля фиксируйте седло и крепите кабельную жилу на кронштейне, основании разъемного блока оптоволоконного кабеля, затяните винт на трубчатом зажимном устройстве, затягивая трубчатое зажимное устройство до упора.
7. На оптоволоконном кабеле наложите ленту из нейлонового бандажа, отрежьте лишнюю длину.
8. Остальные отверстия для кабеля запечатайте пробками. На пробки нанесите ту же самозажимную адигезивную ленту, выполнив требования, аналогичные п. 5.2.4.
9. Усиливающий элемент наматывается на закругленный головочный винт опоры сварной пластины и прижимается.
