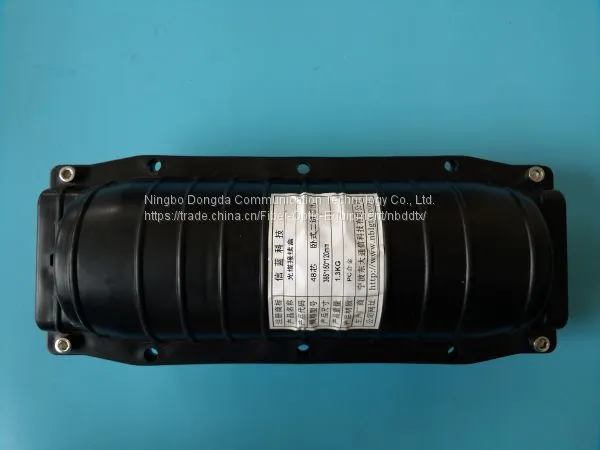

Коробка для соединения кабелей, также называемая коробкой и стаканом соединителя кабелей, представляет собой конец локального кабеля доступа, а затем через перемычку оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как тепло, холод, свет, кислород и микроорганизмы, и обладает отличной механической прочностью. Корпус коробки соединителя оптического кабеля имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она огнестойкая, водонепроницаема, ударостойкая, защищена от ударов, растяжения и кручения кабеля.

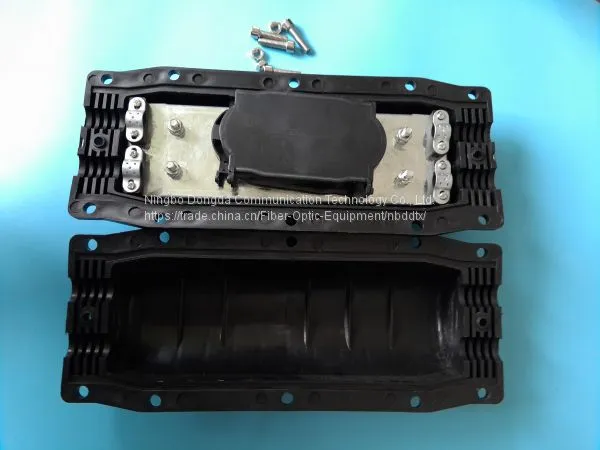

Редактирование внутренней структуры
1. Опорная рамка: основная часть внутренних компонентов.
2. Устройство для фиксации оптического волокна: используется для фиксации оптоволоконного кабеля и основания, а также для усиления оптоволоконного кабеля. Во-первых, армирующий сердечник кабеля фиксируется внутри; во-вторых, оптоволоконный кабель и опорная рамка зажимаются и фиксируются; в-третьих, оптоволоконный кабель и коробка соединителя, а также вход и выход кабеля герметично фиксируются с помощью теплосужимого кожуха. [1]
3. Устройство для размещения волокон: последовательно хранит соединители оптического волокна и оставшиеся волокна. Длина оставшихся оптических волокон должна быть менее 1 метра, а длина оставшихся путей волокон PAN не менее 35 мм. При этом емкость приемных тарелок более четырех слоев, она большая, и приемные диски можно регулировать в зависимости от количества сердечников, подключенных оптоволоконным кабелем.
4. Защита стыков оптоволоконных кабелей: после размещения термоусаживаемой защитной муфты в приемный лоток, фиксирующий зажим на сердцевине также может быть закреплен силиконовой клеевой массой.
5. Герметизация кабеля и разъемного блока стыка кабелей и в основании бокса ввода кабеля и кабельного разъема производится путем шлифования абразивной бумагой, полировки, очистки специальным чистящим средством, нанесения алюминиевой пасты, а затем размещения кабеля в термоусаживаемой трубке разъемного блока, после чего с помощью горелки производится медленное нагревание термоусаживаемой трубки от середины к концам, в результате чего она полностью сжимается.
Редактор приложений
Полезная модель подходит для прямого соединения и ответвления кабелей различной конструкции, таких как наружные воздушные линии, кабельные каналы, прямые погребные прокладки и другие способы прокладки.
Соединение в комнате терминала структурного оптоволоконного кабеля.
Оптические блоки соединения волокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для использования на открытом воздухе. Если требуется их использование на открытом воздухе, необходимо принять защитные меры. Температура эксплуатации: для внутридомового типа: от -5 °C до +40 °C, для наружного типа: от -20 °C до +60 °C.
Редактор характеристик
Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что имеет такие преимущества, как высокая прочность, коррозионная стойкость, зрелая конструкция, надежная герметичность и удобство монтажа.
Редактор классификации
В зависимости от способа соединения оптоволоконного кабеля можно разделить на прямопропускной тип и разновидный тип.
В зависимости от возможности сборки адаптера можно разделить на тип с сборным адаптером и тип без сборного адаптера.
По классификации материала корпуса можно разделить на пластиковый корпус и металлический корпус.
Редактирование по назначению
Подготовка волокна
1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите оберточный слой, чтобы открыть свободный рукав. Конкретный метод следует рекомендованным стандартам производителя оптического волокна. Длина подготовки - 3 м.
2. Очистите свободный рукав и усилите оболочку сердцевины моющим средством, удалите лишнюю заполняющую оболочку и полируйте участок длиной 150 мм оболочки волокна с помощью поставленной шлифовальной бумаги.
Установка оптоволоконного кабеля
1. Выберите уплотнительные кольца с минимальным внутренним диаметром в соответствии с внешним диаметром оптоволоконного кабеля и наденьте два уплотнительных кольца на оптоволоконный кабель.
2. Поместите кабель в соответствующее отверстие.
3. Соедините экранирование и заземление.
4. Намотайте самозажимную адигезию между двумя уплотнительными кольцами так, чтобы адигезия была наматывана до внешнего диаметра уплотнительных колец, образуя уплотненный конец оптоволоконного кабеля.
5. Поместите уплотненный конец оптоволоконного кабеля в отверстие для кабеля.
6. Через армированную трубку кабеля закрепите седло и кабельную жилу на кронштейне, на основании разъемного блока оптоволоконного кабеля, затяните винт муфты трубки, затяните муфту трубки до упора.
7. Наденьте на оптоволоконный кабель ленту нейлонового стяжного шнура, отрежьте лишнюю длину.
8. Остальные отверстия для кабеля запечатайте заглушками. На заглушки примените ту же адигезию, как и в пункте 5.2.4.
9. Усиливающий элемент навивается на заглубленный головочный винт опоры сварной пластины и прижимается.
