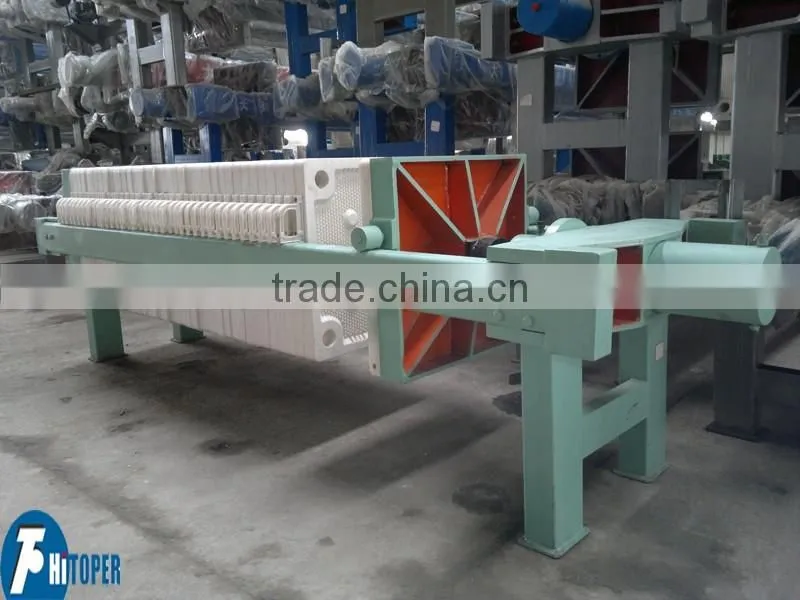

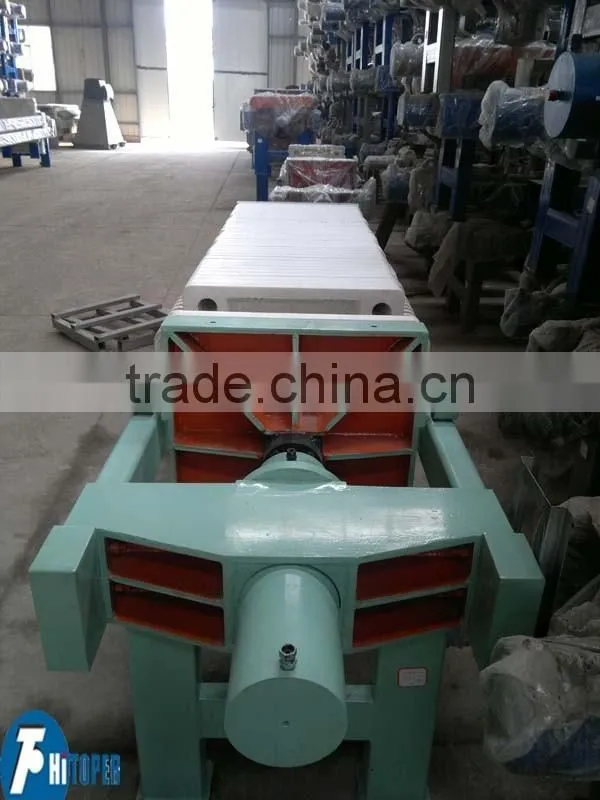

 XY40/630-30U hydraulic filter press used in wastewater treatment

Filter area, 40m2

Filter plate size, 630*630mm

Filter cake thickness, 30mm

Filter chamber volume, 595L

Filter plate number, 49pcs

Filtrating pressure, 0.6Mpa

Motor power, 2.2kw

Weight, 2788kg

Dimension, 4300*900*1100mm

Description,

1. Filter press consists of frame, filter plate, pressing system (manual, mechanical or hydraulic) and electric control cabinet.

2. Frame consists of base, pushing plate, tail plate and girder and girder and supports the pressing device and filter plates.

3. Filter plates are installed on girder between tail plate and push plate, with filter cloth sandwiched in them.

4. In operation, the pressing device (cylinder piston rod or screw) drives the push plate to press the filter plate and filter cloth between push plate and tail plate. Filter chamber are formed between pressed filter plates and materials get into the filter chambers through the feeding port in tail plate. Solid particles are trapped in filter chambers form into cakes, while liquid is discharged out of the machine through press cake and filter cloth. To wash the press cakes, washing water can be introduced through the washing port in the tail plate. In similar manner, to drying the press cakes, compressed air can be introduced through the washing port.

5. Plate and frame type filter-Press is the same as recessed plate filter press in structure, except the filtering part that consists of one plate, one frame and filter cloth, with filter chamber between plate and frame.

6. Liquid stream of filter press can be divided into external stream and internal stream. Open flow refers to that the filtrate is discharge directly from the outlet port of filter plate; Close flow refers to that the filtrate from various filter plate is collected before being discharge out of the filtrate port.
