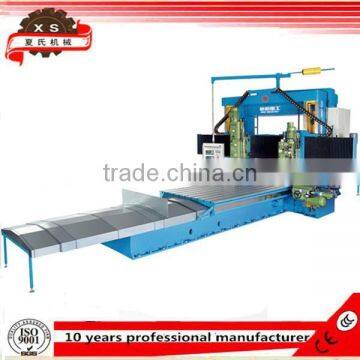

CL Series Gantry-type Milling and Planing Machine

Technical parameter

Control system              Inverter
Worktable:
X axis travel                                                              2000mm
Max.cutting height                                                    1000mm

Y axis travel                                                              1500mm
Worktable size                                                          2000x1200mm
T-slots(W*N)                                                            22x9mm
Feed speed of worktable                                            0-5600mm/min

Milling head:
Up-down travel of vertical milling head                          300(-90~210)mm

Up-down travel of crossrail                                          300-1000mm
Up-down feed of crossrail                                            420mm/min
Left-right travel of vertical milling head                          1500mm
Left-right feed of vertical milling head                            0-2400mm/min
Spindle taper of vertical/horizontal milling head                NT50 NO.
Rotating speed of spindle(6 levels)                               100-685r.p.m
Left-right travel of horizontal milling head                       300(-90~210)mm
Up-down travel of horizontal milling head                       0-700mm
Up-down feed of horizontal milling head                         0-350mm/min

Motor:
Vertical/Horizontal spindle motor                                   7.5kw
Vertical/Horizontal spindle feed motor                            0.4kw
Worktable feed motor                                                 3.7kw
Up-down motor of cross rail                                          1.5kw
Left-right motor of vertical milling head                           2.2kw
Up-down motor of horizontal milling head                       2.2kw
Automatically lubricating pump                                      0.2kw
Oil hydraulic pump motor                                             1.5kw
Main motor power                                                      27.1kw

Machine size:
Machine dimension(L×W×H)                                       6800x3700x3450mm
Max.load bearing of machine                                       4000kg
Net weight                                                              16500kg

Picture details

 Services

• Professional advice and rich experience help to choose machine.
• Customized service: Technical team design and produce the customized machine.
• Maunal book, tool cabinet are provided with machine.
• If necessary, technicist will be in charge of machine installation in your country.
• After-sale service: 1 year warranty, technical support, lifelong maintenance.
