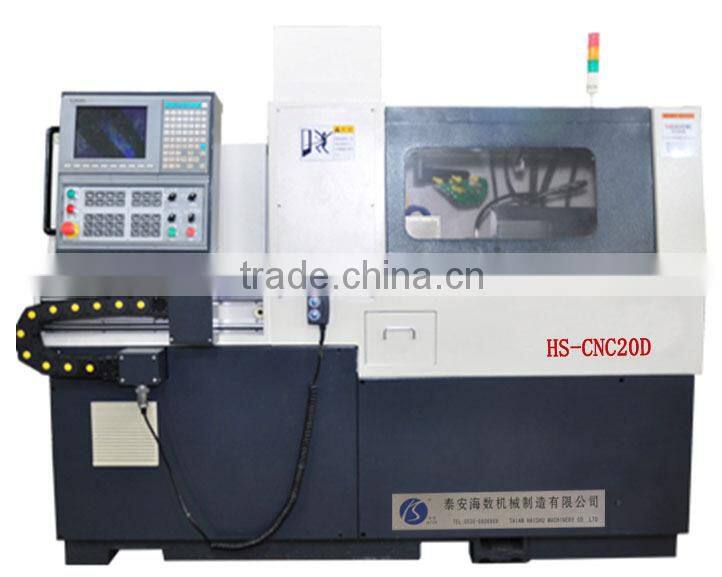

Taiwan's New Generation Two Spindle, Five Axis HS-CNC2D CNC Lathe Machine With Turning, Drilling , Tapping Functions

No.

Name

Model or specification

Remark

The main parameters:

1

Standard CNC control system

Taiwan's new generation

2

Max diameter

φ20

3

Max processing length (1 clamping)

245

4

Positive spindle nose max drilling diameter

φ10

5

Positive spindle nose max drilling depth

40

6

Spindle-through-hole diameter

φ23

7

Spindle rotation speed

60~6000rpm

8

Maximum tool  max diameter

4xφ10

9

 rotary tool maximum speed

5500rpm

10

 The maximum diameter of  the back spindle chuck

φ20

11

back spindle nose maximum drilling diameter

φ10

12

The back spindle rotation speed

60~6000rpm

 The number of installations of tool

13

Row of knives turning tools

6

14

Rotary tool

4

15

Positive drilling tool

5

16

The back side of the drilling tool

4

Tool size

17

Tool (row knife)

12X12

Chuck bushings

18

Spindle collet

Jinshang S20

19

Bushing

JinshangS20

20

Back spindle collet

JinshangS20

21

Rotary tool chuck

4xER16

22

Bored with the chuck sleeve

ER16

Rapid feed rate

23

X1

18m/min

24

Y

24m/min

25

Z1

24m/min

26

X2

24m/min

27

Z2

24m/min

Motor

28

Spindle motor

3.0KW

29

Rotary tool motor

0.75KW

30

Back spindle motor

3.0KW

31

Axis motor

0.75KW

32

Center height

1050mm

33

Power capacity

15KVA

34

Air pressure pneumatic device

0.4MPa

35

Machine weight

3500Kg

36

Machine dimensions (length X width X height)

2100X1350X1800(mm)

The main criteria in Annex

37

Cutting oil installations

√

38

Centralized lubrication system

√

39

Power Tool

√

40

Lighting

√

41

Cabinet cooling system

√

42

Fully enclosed protective cover

√

43

Short pieces of artifacts splice device

√

44

Synchronously rotating guide sleeve  device

√

Special Select Accessories

45

Mixed guide sleeve (no guide sleeve structure Accessories)

optional

46

Workpiece length piece splice device

optional

47

Y2 + rear axle shaft power head

optional

48

spindle nose power head

optional

49

Deep Hole Drilling Parts

optional
