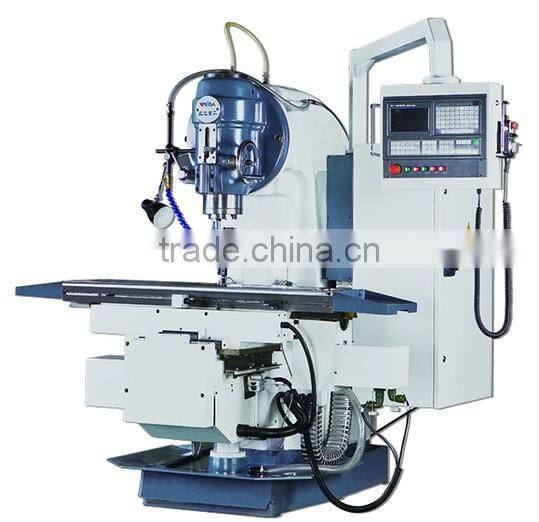

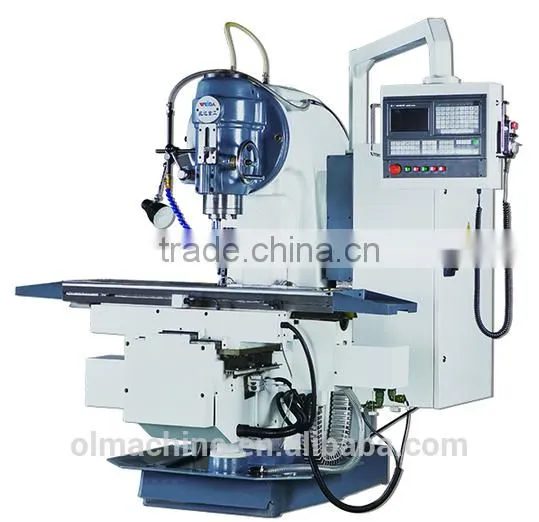

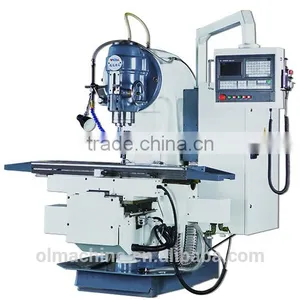

CNC Vertical Knee-type Milling Machine, Table 1320x320 1700x400mm

XK5032

XK5040

Table travel (X,Y,Z)

mm

800×280×350

920×350×450

Table size

mm

1320×320

1700×400

Number/Width/Distance of T-slot

mm

3-18-70

 3-18-90

Max. load of table

kg

320

500

Distance from spindle nose to table

mm

40-390

 50-500

Distance from spindle axis to column guideway

mm

350

450

X,Y,Z Table rapid feed speed

mm/min

6000×6000×3000

 6000×6000×3000

X,Y(Z)Table feed speed

mm/min

6-3200(3-1600)

 6-3200(3-1600)

Spindle travel

mm

70

85

Taper of spindle

ISO50(7:24)

 ISO50(7:24)

Max. revolving angle of vertical milling head

°

±45°

±45°

Spindle speed range

rpm

30-1500 (18)

 30-1500 (18)

Spindle motor power

kW

7.5

11

Longitudinal, transverse feed motor torque

N.m

12

12

Vertical feed motor torque

N.m

22

22

Max. spindle torque

N.m

1000

1000

dimension

mm

1929×2055×1960

 2310×2200×2394

weight

kg

2800

3850
