Good Quality Factory Price Portable Cabin/painting Machine/truck Spray Booth

Dimensions:

Length(mm)

Width(mm)

Height(mm)

Outer Size

15,150

6,500

5,400

Internal Size

15,000

5,000

4,800

Entrance Door

Adopt with handle and lock

4,000

4,800

Operatior’s Door

Adopt 2 units with handle and Anti-Explosion

800

2,000

Features:

Total power 52 kw;  380V/3ph/50hz;  Noise < 80db

I. Wallboard

Adopt high quality fireproof insulation EPS panel, thickness: 75mm  (Rock wall optional)

II. Foundation System

No basement, the booth mounts on the concrete ground

III. Heating System

Adopt two unit of Italy Riello diesel burner RG5S (Gas burner and Electrical heating optional);

Two sets of heat exchanger, high efficient heat-resistant stainless steel as cycling ;

4-6 minutes (from 20-60℃) underbaking status, max baking temperature is 80℃;

Two units of Cabinet(Rock-wool insulation), Four pcs Air ducts.

IV. Filtration System

Pre-filters Can Capture Granules Larger than 10μm;

Ceiling filter can Capture Granules Bigger than 4μm.

Floor filter multilayer glass fiber, air cleanliness in room can reach 98%

V. Light System

Ceiling light, 16 group×4pcs = 64pcs×36w;

Bottom light, 16 group×4pcs = 64pcs×36w;

With light fixture, anti-explosion design.

VI. Ventilation System

Air -inlet fan 4 sets×7.5kw, Centrifugal, Air-outlet fans 2 set×7.5kw.

 Air flow speed in cabin 0.30m/s.

Two sets of Painting and baking exchange system

Two sets of Cabinet for the fans and Six pcs air ducts

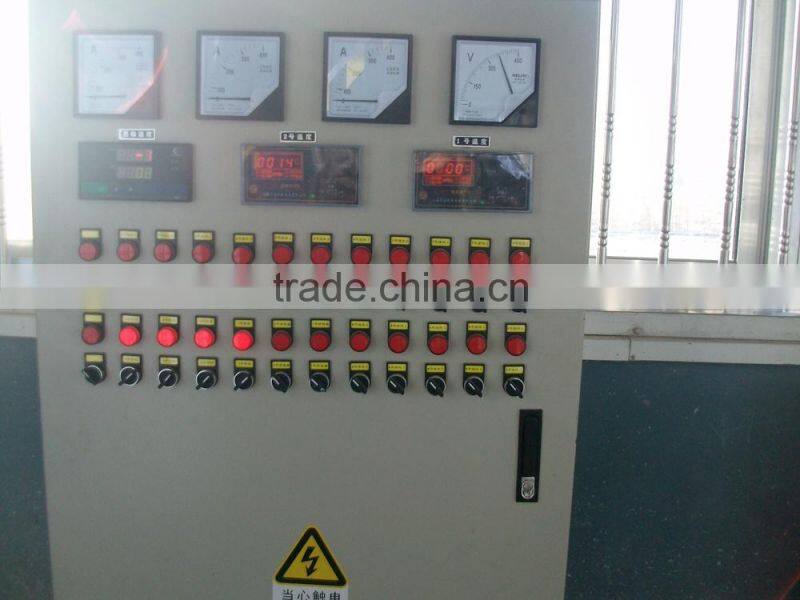

VII. Control Panel

One unit, including spray switch, baking switch, emergency stop, etc.

(Micro-Computer Programme controlling optional)

VIII. Other Include

All sets of hardware, fasteners and sealants
