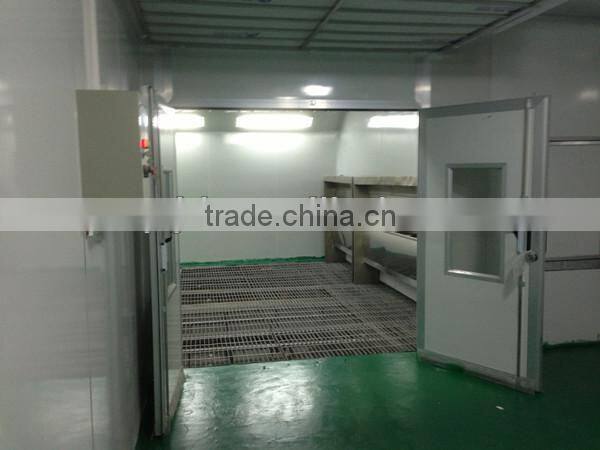

Furniture Spraying Water Curtain Spray Booth(QX3000 CE Approvd)

Outer Size

7000×5500×3050(mm)

Inner Size

6900×3900×2650(mm)

Entrance Door

One set door with 1.8mm aluminum alloy wrap-around .Size:1000*2000mm(W/H)

Wall

50mm EPS (epispastics polystyrene )with 0.426mm colored steel

Lighting

Equipped with 8 groups (24lamps) lamp boxes, each group has three 36w FSL lamp

Intake Fan

Air Supply: 2 sets environmental special fans, each fan parameter:YOW5.6m.1.5kw.25000m3/n

Intake air from the roof , exhaust from the down side. It can settle based on the current situation

Exhaust Fan

1 set axial flow fan:YOW4 m. 3kw.18000m3/n

Filtration System

Inlet fan has item 300 pre-filter equipment, Room equipped with CC-G650 high-efficiency filtering device,which can  effectively filter 5pm dust particles.Air inlet has

item 300 primary cotton filter . Roof is made of light steel.

Roof

Roof is made of galvanized sheet. Roof construction is consist of six square tubes

(each tube size:40*80)

Control System

Including Painting , Baking, Temperature Controller, Fault LED, Power Switch,

Emergency Stop Switch, and Hour Meter

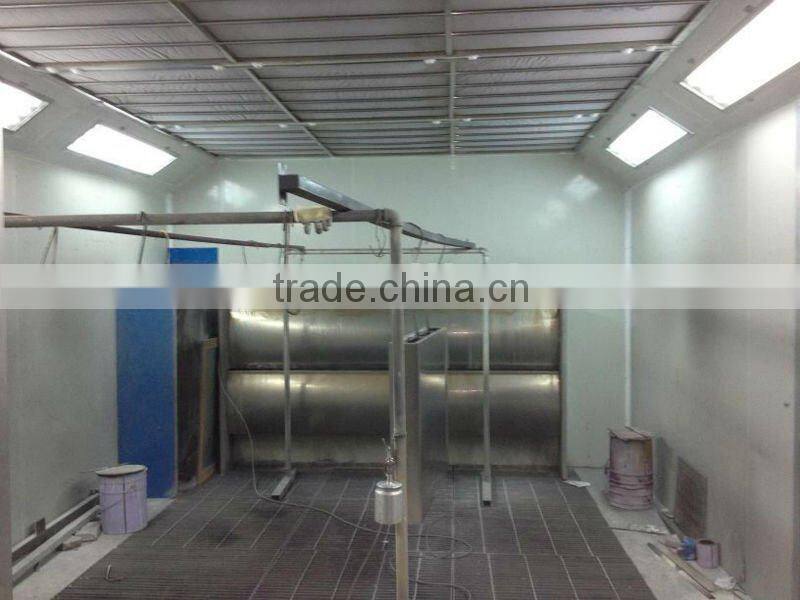

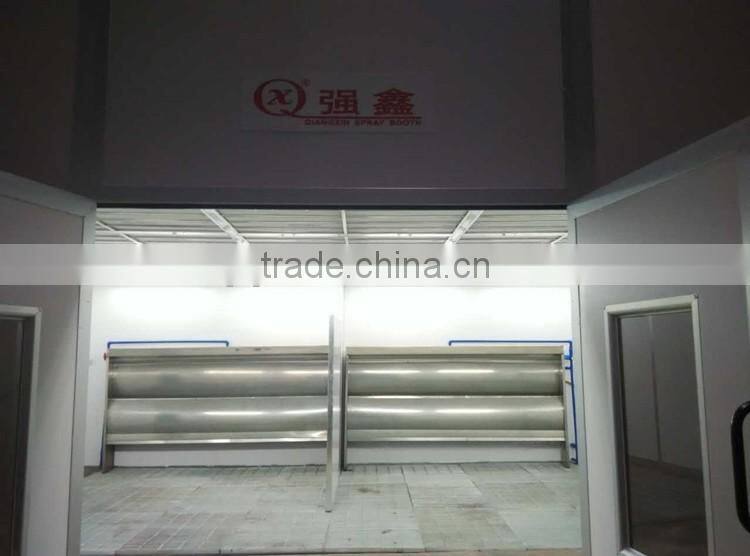

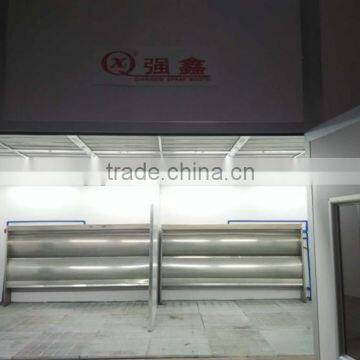

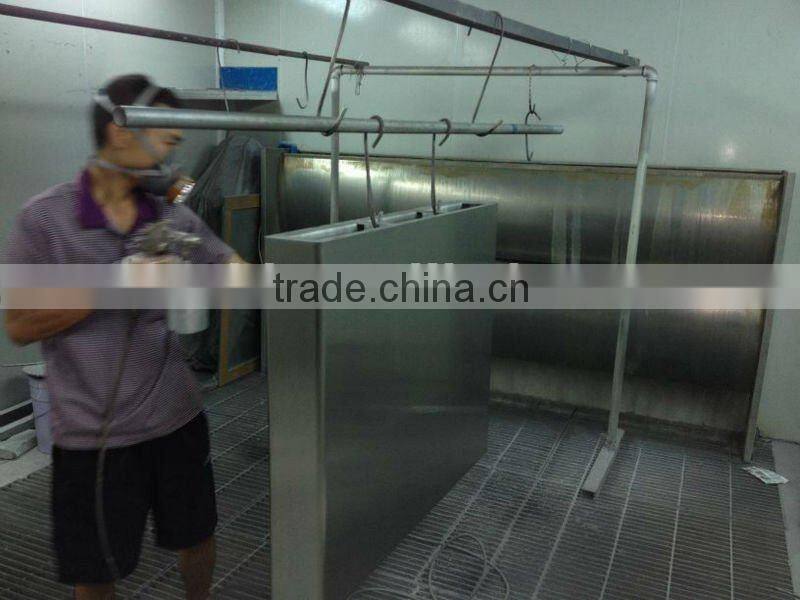

Water Curtain Table

1 set stainless double deck water curtain table ,size:2800×1400(mm)

1 set special pump

Voltage

380V  50HZ

Wind Speed

0.25m/s

Light Intensity

1000lx

Total Power

8kw

Floor

Galvanized grille. The column is made of U-steel which is convex shape.

Checkered plate use high anti-rust treatment .

Air Outlet Pipe

The wind pipe is made of Galvanized plate(thickness is 0.8mm) with stiffener.

Two Straight Pipes(Each pipe size:700*700*1000), One Bend Pipe
