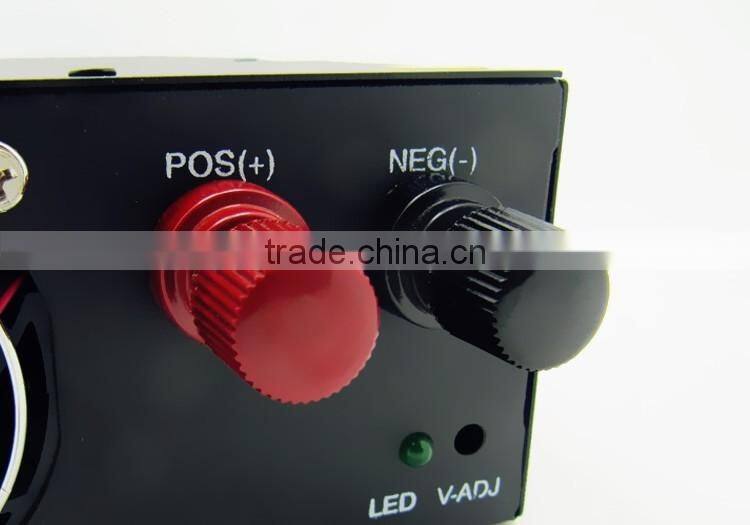

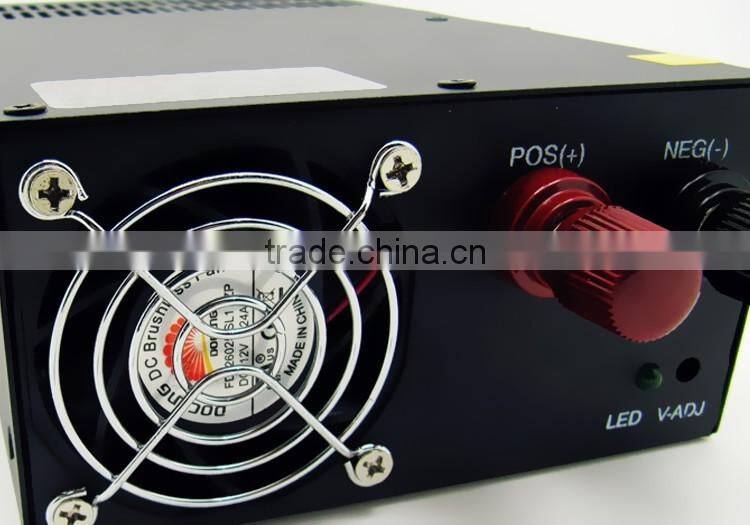

High Quality S-800 800w ATX ac dc SMPS Industrial Power Supply Source LED Driver DC 12v 13.5v 15v 24v 27v 32v 48v

Model & Specification

  S-800-12

S-800-13.5

  S-800-15

   S-800-24

S-800-27

S-800-48

  DC Output voltage

  12V

13.5V

  15V

  24V

27V

 48V

  Output voltage range(Note:2)

  ±1%

±1%

±1%

  ±1%

  ±1%

   ±1%

  Rated output current

  66A

59A

53A

    33A

  30A

   16A

  Output current range

    0~66A

  0~59A

    0~53A

     0~33A

  0~30A

  0~16A

  Wave and noise(Note:3)

     150mVp-p

  150mVp-p

   150mVp-p

240mVp-p

  240mVp-p

  240mVp-p

  Inlet stability(Note:4)

  ±0.5%

  ±0.5%

    ±0.5%

    ±0.5%

  ±0.5%

    ±0.5%

  Load stability(Note:5)

  ±0.5%

  ±0.5%

     ±0.5%

    ±0.5%

  ±0.5%

    ±0.5%

  DC output power

800W

  800W

     800W

800W

  800W

  800W

  Efficiency

   80%

  81%

  81%

85%

  86.5%

  87%

  Adjustable range for DC voltage

     ±10%

  ±10%

    ±10%

±10%

  ±10%

    ±10%

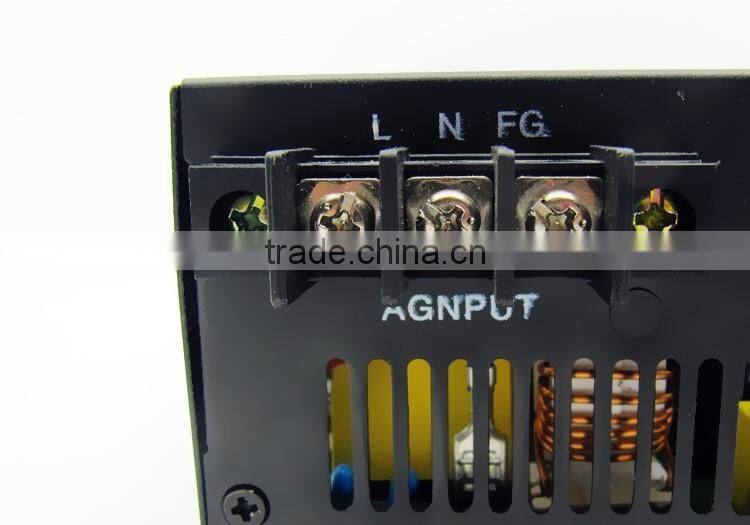

  AC input voltage range

   100~130VAC / 190~240VAC 47~63Hz, 250~340VDC

  Input current

6A/230V

  AC Inrush current

     Cold-start current 30A/115V  60A/230V

  Leakage current

     <3.5mA/240VAC

  Overload protection

     105%-150% Type: cut down output  Reset: auto recovery

  Over-voltage protection

     ......................

  High-temperature protection

     ......................

  Temperature coefficient

     ±0.03%/°C(0~50°C)

  Setup, rise, hold up time

     800ms, 50ms, 10ms/150V  300ms,50ms,80ms/230v

  Vibration

10~500Hz, 2G 10min,/1 cycle. Period for 60min,Each axes

  Withstand voltage

     I/P-O/P:1.5KVAC  I/P-FG:1.5KVAC  O/P-FG:0.5KVAC

Isolation resistance

     I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC

  Working temperature and humidity

     -10°C~+60°C(Refer to output derating curve), 20%~90%RH

  Store temperature and humidity

     -20°C~+85°C, 10%~95%RH

Overall Dimension

207*132*68mm(L*W*H)

  Weight

   2.06 Kg

  Safety standards

     UL1012 TUVEN60950(IEC, UL1950)Approved

  EMC standards

  CISPR22(EN55022), IEC1000—4, 2, 3, 4, 5, 8, 11IEC1000-3-2

 Note:

1. The parameter under the testing condition: 230VAC input, rated load, 25°C70% RH. Temperature.
2. Tolerance: Including setting tolerance, circuit stability and load stability. (Note: 5).
3. Wave test: Adopting “A12” double wire for 20MHz, and 0.1 UF&47UF capacitor short-circuit for interrupting.
4. Inlet voltage stability test: the lowest voltage will be up to the highest voltage when the circuit overload.
5. Load stability test: The load is from 0% to 100%.
6. C6 must be knocked down.
