Specifications

Number of Computer: 32
Support daisy chain up to 8 layers
Support one local console and one IP remote module

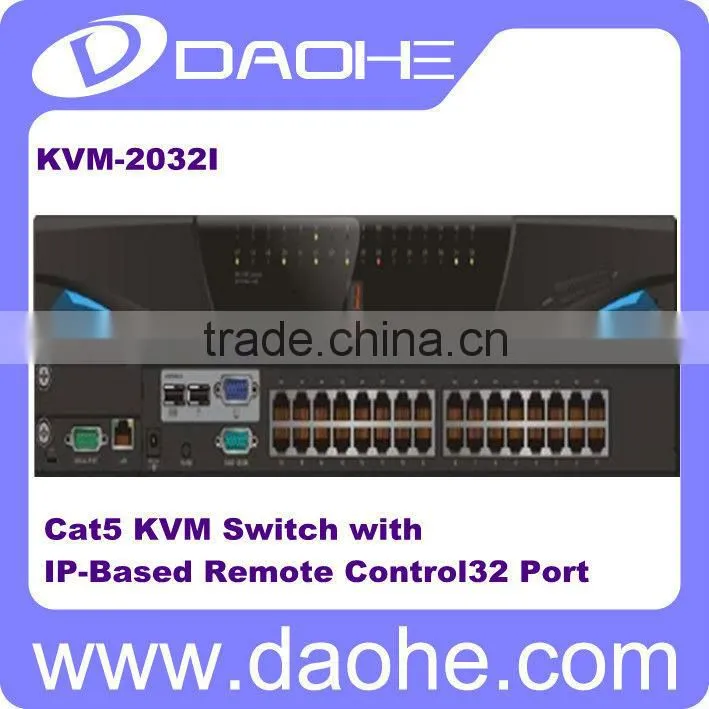

Name of commodity: Cat5 KVM Switch with IP-based remote control 32 ports

Model: KVM-2032I

Introduction

The CAT5 IP KVM Switch (hereinafter refers to as "IP KVM Switch"), can control attaching servers and computers from local or remote console. This IP KVM Switch is loaded with one local console port and one IP-based remote console module. It also features such as daisy chain port, OSD (On Screen Display) menu, password  security, hotkey control, push button and auto-scan control and optional PS/2 local console module,  USB local console module or CAT5-based remote console module.

This IP KVM Switch has complete keyboard and mouse emulation for simultaneous computer boot-up  processes.

With the IP-based remote console module you can control one or many computers locally at the server site or remotely via the Internet using a standard browser. You can securely obtain BIOS level access to systems for maintenance, support, or failure recovery over the Internet. Communication is secure via SSL encryption.

With the optional CAT5-based remote console module and Receiver (Receiver Box),  you can remotely control servers and computers 1000 feet away. In other words, you can locate your monitor, keyboard and mouse up to1000 feet away from the IP KVM Switch. The built-in CAT5 transmitter synthesizes VGA monitor andkeyboard/  mouse signals ,  and transmit the signals to the remote CAT5 receiver over the CAT5 cable.



Features

Main Unit

¨ 32-port KVM Switch

¨ Support one local console and one IP remote module

¨ Support one optional console module (PS/2 ,USB local console module or CAT5 remote module)

¨ Support Microsoft Windows and Linux with USB port

¨ Support iMAC, Power MAC and Sun Micro Systems with USB port

¨ No software required:easy computer selection via OSD (On Screen Display) menu, push buttons and hotkeys

¨ Provide various hotkey (Scroll-Lock/ Caps-Lock/ Num-Lock/ Alt/ Ctrl/ Win) for switching computer port and  other control functions

¨ Support two levels of password security protections

¨ Provide ACL (Access Control List) security function, store up to 8 independent ACLs of controllable computer lists

¨ Hot Plug: add or remove connected computers without powering off the IP KVM Switch or computers

¨ Plug-n-Play monitor support

¨ Keyboard status restored when switching computers

¨ Support daisy chain up to 8 layers



IP Module

¨ Manage servers around the world

¨ KVM (keyboard, video, and mouse) access over IP

¨ Full control under any OS, in BIOS mode, during boot, at Blue Screens

¨ No additional software necessary on servers

¨ 256 bit SSL encryption of all transmitted data and Certificate management

¨ High-performance mouse tracking and synchronization

¨ Automatic adjustment of data rate to transmission line

¨ Remote mass storage control

¨ Can be controlled over all java-enabled browsers

¨ Firmware update via web interface

¨ Port to connect a user console for direct analogous access to IP KVM switch



 Specifications



KVM Switch

Host Port Connector	RJ-45
Host Ports	32
Local Console Type	USB
Console Type	PS/2 or USB
Max. Distance (KVM Switch -- Host)	16 feet (5m)
Video Resolution (Local Console)	1920 x 1440
Flash Port	DC2.5F
Daisy Chain	Connector DB15 (Female Type)
	Support daisy chaining up to 8 layers
Computers Selection	On Screen Display (OSD) Menu, Hotkey, Push Button
Hotkey	Provide various Hotkey (Scroll-Lock/ Caps-Lock/ Num-Lock/ Alt/ Ctrl/ Win)
Computer Port LEDs	Bio-Color LEDs for each host port: ON LINE (Yellow), SATATION (Red)
7-Segment LED	1 for Bank display
Security	Provide ACL (Access Control List) security function, store up to 8 independent ACL’s of controllable computer lists
Multilingual OSD (On Screen Display)	8 languages (English, France, Germen, Spanish, Italian, Russian, Japanese, Simplified Chinese)
Auto-Scan Intervals	5 ~ 99 Sec.
Keyboard Emulation	USB
Mouse Emulation	USB
Max. Connected Computers via Daisy Chaining	Up to 256 computers (32-port model * 8 layers)
Housing Material	Metal
DC Power Adapter	12V, 1A
Operation Temperature	0 ~ 50 °C
Storage Temperature	-20 ~ 60 °C
Humidity	0~80%, Non-Condensing
Mechanical	19” Rackmount, 1U
Dimension (mm)	444.5 x 190 x 44



IP Console Module
Connector	LAN:Standard RJ-45 Connector
	Serial Port:DB9 (male)
	Mini USB:USB 2.0 Type B
OS Supported	Windows 2000/XP/Vista/Server2003, Linux Fedora core 6.0 (or above)
Browser Supported	IE6.0,Firefox 1.0(or above)
Video Resolution	1920x1200
(Local Console)
Video Resolution	1280x1024, 1024x768, 800x600, 640x480, 720x400
(Remote Console)
High Color Depth	16 bits
Remote Control	KVM Console (Java Applet), Terminal Console
Serial Port Mode	Configuration Console (load   setup default)
	Serial over LAN (passthrough access to serial port)
	Power Control
IP Settings	DHCP, Fixed IP, DDNS
Network Connection	10/100 BaseT
Protocols	TCP, IP, ARP, ICMP, HTTP/HTTPS, SSHv2, DHCP, NTP, DNS and Dynamic DNS
Management  Interface	Web
Security	SSL 256-bit data encryption
	Secure encryption of keyboard and mouse signals
	Inactivity timeout
	IP Filter
Authentication	SSL Certificate
Firmware Upgrade	via Web interface
Virtual Media	CD-ROM drive Redirection
	ISO Redirection
	Floppy/USB drive Redirection
	Floppy/USB image Redirection
