Общие размеры, соединяющий резьбовой шток и уплотнительная структура полностью соответствуют оригинальным фильтрующим элементам EPE, поддерживая прямую взаимозаменяемую установку без модификации корпуса фильтра.
Related Products
Элемент фильтра EPE
1. Описание продукта
Элемент фильтра EPE изначально разработан немецкой компанией EPPENSTEINER и совместим с оригинальными фильтрами давления EPE, фильтрами в линии возврата и оффлайн-фильтрационными блоками. Он использует многослойный фильтрующий материал в форме звезды. Основные типы включают в себя абсолютные стекловолоконные серии, серии фильтровальной бумаги номинального класса, нержавеющий металлический материал и коагулирующие водопоглощающие серии. Масло проходит через материал от внешней к внутренней стороне, чтобы улавливать металлические частицы износа, резиновые осколки и коллоидные загрязнители, стабилизируя чистоту жидкости в соответствии со стандартами NAS и ISO 4406. Заменяемые элементы широко изготавливаются внутри страны с одинаковыми размерами, сопротивлением давлению и герметизацией для импортированного металлургического, ветроэнергетического, электростанционного и строительного гидравлического оборудования.
2. Принцип работы
Гидравлическая жидкость поступает с наружной поверхности внутрь элемента фильтра. Большие загрязнители задерживаются наружным защитным слоем; мелкие микронные частицы улавливаются плотным внутренним материалом. Грязь равномерно распределяется по всей толщине материала, чтобы избежать быстрого засорения. Чистое масло собирается в центральной перфорированной опорной трубке для выхода. Разностное давление повышается по мере накопления загрязнений. Замените элемент, когда давление достигнет установленного порога. Стандартное направление потока: снаружи внутрь. Для некоторых версий линий возврата доступна индивидуальная структура потока.

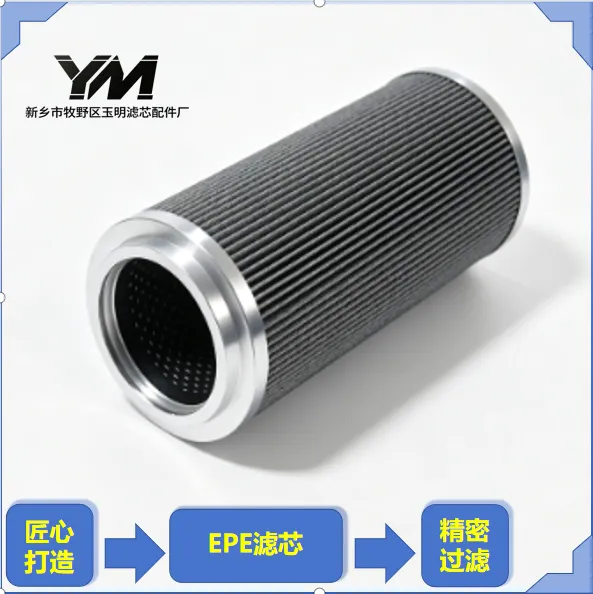

3. Структурное составление
Многослойный материал в форме звезды (стекловолокно / фильтровальная бумага / нержавеющий стальной волоконный материал / водопоглощающий материал)
Перфорированная металлическая внутренняя опорная трубка, предотвращающая обрушение под давлением
Наружный и внутренний нетканый защитный экран
Металлические концевые крышки, скрепленные двухкомпонентным клеем
О-образный уплотнитель: стандартный NBR; по запросу FKM витон
4. Основные серии материалов и классы фильтрации
Серия H / XL / XC / XP – Боросиликатное стекловолокно (Абсолютный класс ISO16889) Класс: 1 мкм, 3 мкм, 5 мкм, 6 мкм, 10 мкм, 16 мкм, 20 мкм β≥200, высокоточная глубинная фильтрация, не подлежит очистке; для сервогидравлики и прецизионной гидравлики.
Серия AS – Стекловолоконный коагулирующий материал с водопоглощением Удаляет твердые частицы и свободную воду одновременно из смазочного и турбинного масла, загрязненного водой.
Серия P – Лакокрасочная пропитанная целлюлозная фильтровальная бумага (Номинальный класс) 5 мкм, 10 мкм, 25 мкм; экономичная грубая и предварительная фильтрация.
Серия M – Синтеренный нержавеющий стальной волоконный материал (подлежит очистке и повторному использованию) 5 мкм, 10 мкм, 15 мкм; устойчив к высоким температурам для специальных жидкостей.
Серия G – Нержавеющая стальная сетка 10～1500 мкм, грубая защитная фильтрация, подлежит мойке.
5. Основные технические характеристики
Максимально допустимое разностное давление: 21 бар; по запросу возможна высокое давление до 30 бар
Рабочая температура: -20 °C ~ +100 °C
Совместимая жидкость: Минеральное гидравлическое масло, смазочное масло, синтетические жидкости (проверьте уплотнение для водно-гликолевого раствора)
Стандарты испытания: ISO 2941, ISO 2942, ISO 16889 многоходовый тест
Стандартное уплотнение: NBR; FKM для высоких температур и синтетических масел
Достижимая чистота: NAS 6～NAS 9 / ISO 4406
6. Основные преимущества
Градированный многослойный стекловолоконный материал обеспечивает высокую емкость по удержанию грязи, медленное повышение разностного давления и увеличенный срок службы.
Оптимизированная звездочная складчатая конструкция обеспечивает большую эффективную площадь фильтрации, высокую пропускную способность и низкое начальное падение давления.
Прочная опорная структура устойчива к гидравлическим пульсациям; предотвращает повреждение материала и отделение волокон.
Полный модельный ряд с высоко совместимыми заменяемыми элементами.
Множество вариантов материалов, чтобы удовлетворить требования по фильтрации твердых частиц, коагуляционной дегидратации и повторному использованию металлических элементов.
Эффективно защищает поршневые насосы, сервоклапаны и прецизионные подшипники, чтобы уменьшить износ оборудования.
7. Руководство по выбору материала
Стекловолокно H/XL: Предпочтительный выбор для прецизионных гидравлических станций, редукторов ветряных турбин, сервосистем прокатных станов
Водопоглощающий тип AS: Турбинные масляные системы, смазочные цепи с риском попадания воды
Бумажный материал P: Низконапорная линия возврата, экономичная общая предварительная фильтрация
Нержавеющий стальной волоконный материал M: Масло для высоких температур, системы с ограниченными возможностями остановки
8. Типичное применение
Турбинные и ЭH- масляные системы в электростанциях
Гидравлические системы управления для прокатных станов и непрерывнолитейного оборудования
Смазочная фильтрация для редукторов ветряных турбин
Импортированные гидравлические системы для литья под давлением, ТБМ и строительной техники
Подходящие внутренние элементы для портативных фильтрационных блоков серии OF5
Защита гидравлических цепей для морской и горнодобывающей тяжелой техники
9. Руководство по установке и эксплуатации
Устанавливайте строго в соответствии с отмеченным направлением потока (снаружи внутрь).
Очистите корпус фильтра перед сборкой, чтобы избежать вторичного загрязнения.
Полностью выпустите воздух при запуске, чтобы предотвратить кавитацию и гидравлические удары.
Мониторите разностное давление; замените элемент при рекомендуемом пороге. Не используйте при сильном засорении.
Не промывайте стекловолоконные элементы обратным током; стекловолоконный материал не подлежит очистке и повторному использованию.
10. Руководство по выбору
Подтвердите технические характеристики на основе оригинального полного номера детали, класса фильтрации, материала уплотнения, максимального разностного давления и жидкого носителя. Рекомендуются абсолютные стекловолоконные элементы H/XL для сервосистем и применений, требующих строгой чистоты масла.
