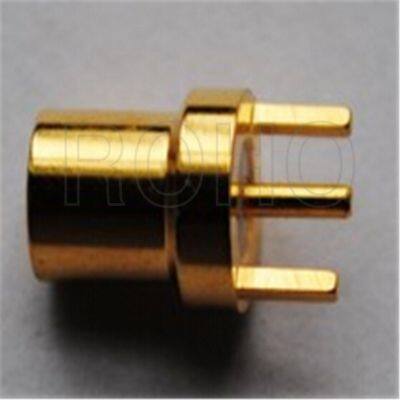

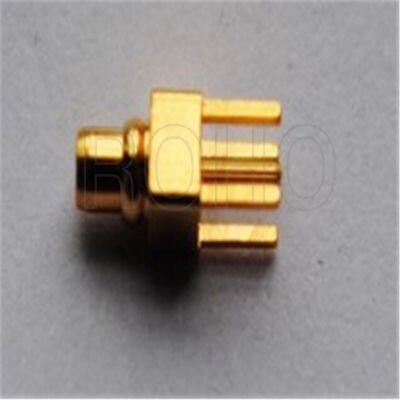

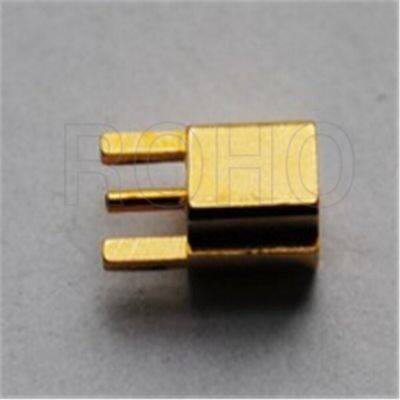

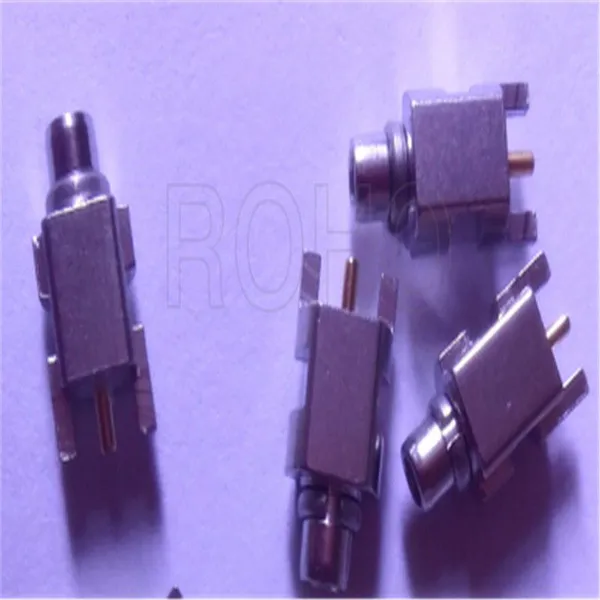

Straight Female Jack RF Coaxial MMCX Connector for PCB Mount

Straight Female Jack RF Coaxial MMCX Connector for PCB Mount photo-1
Straight Female Jack RF Coaxial MMCX Connector for PCB Mount photo-2
Straight Female Jack RF Coaxial MMCX Connector for PCB Mount photo-3
Straight Female Jack RF Coaxial MMCX Connector for PCB Mount photo-4
Straight Female Jack RF Coaxial MMCX Connector for PCB Mount photo-5
US$ 1 - 10 MOQ: 1 Piece
Key Specifications
Get Latest Price
Brand Name:
ROHO
Place of Origin:
China
Model Number:
Right Angle RF Coaxial Male Plug MMCX Connector
Payment & Shipping
Payment Methods:
Port of Shipment:
shenzhen
Delivery Detail:
Delivery time depends on order quantity.
Brand Name ROHO
Place of Origin China
Model Number Right Angle RF Coaxial Male Plug MMCX Connector
Type MMCX
Application RF
Gender Male
ELECTRICAL DATA
Impedance                                                                   50Ω
Frequency range DC-6GHz
Dielectric withstanding voltage (at sea level) ≥750Vrms,50Hz
Working voltage ≥170Vrms,50Hz (at sea level) / ≥42Vrms,50Hz (at 21000m/70000ft)
Insulation resistance ≥ 10000 mΩ
Contact resistance Inner conductor: ≤5mΩ
Outer conductor: ≤1mΩ
RF leakage(measured at 1GHZ) Flexible: ≥60dB
Semi-rigid cable: ≥70dB
MECHANICAL DATA
Engagement force ≤25Nm /5.6lbs
Disengagement force ≥8N-20N / 1.8 lbs-4.5lbs
Contact captivation ≥10N / 2.3 lbs
Durability (matings) ≥500


ENVIRONMENTAL DATA
Temperature range -55°C  to +155°C


MATERIAL DATA
Bodies Brass--Au plated
Pin contacts Brass--Au plating
Socket contacts Coppper beryllium alloy / Phosphor bronze--Au plating
Crimp ferrules Brass--Au plating
Insulator PTFE

Product Tags: RF Coaxial Connectors , RF Connectors , Coaxial Cable Connectors , MMCX RF Coaxial Connectors for PCB , MMCX RF Coaxial Connectors for Cable , Electrical Connectors , Connector , Audio Connector , Cable Connector
