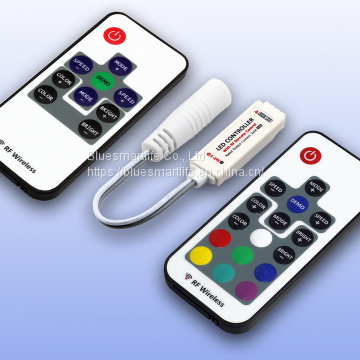

Mini R109 RGB LED controller

Highlight

The new R106‐R109 LED controllers are  updated from the original heat‐shrink tube  version. It has a solid ABS housing now and  new overheat protection feature is engaged.

Application

R106‐R109 LED controllers are designed to  drive RGB or single color LED strip, module, or  spot lights. With the radio frequency remote  controller, user can set up color, dynamic  mode and brightness. The controller main unit is extreme slim with a dimension of 38 x 14 x  6.5mm, which make the installation very easy.  With the patent RF remote control  technology, the remote controller can be  flexible paired to main unit by user, user can  control one main unit by several remote  controllers or control several main unit by one  remote.  The controller can work with DC 5V to 24V  power supply and rated output current is 3 x  2A for RGB and 5A for single color. Also the  controller can protect against over heat, which  significantly reduce defective rate.

Feature

Ultra slim size with solid ABS housing

Patent RF remote control technology

CE, R&TTE, FCC, RoHS certificated

DC 5V to 24V voltage range

Over heat protection

Plenty dynamic mode and static color

Multiple connector options

Specification

R109 Mini RF Wireless RGB LED controller
Model	R109-D	R109-F	R109-DF	R109-K

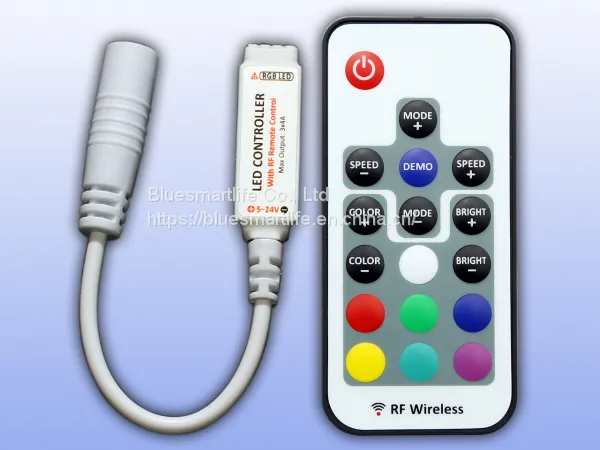

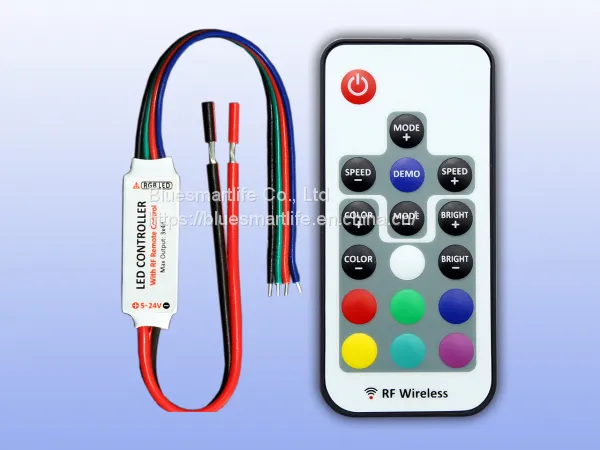

Power Connector	5.5mm DC Female	Red/Black Cable	5.5mm DC Female	5.5mm DC Female

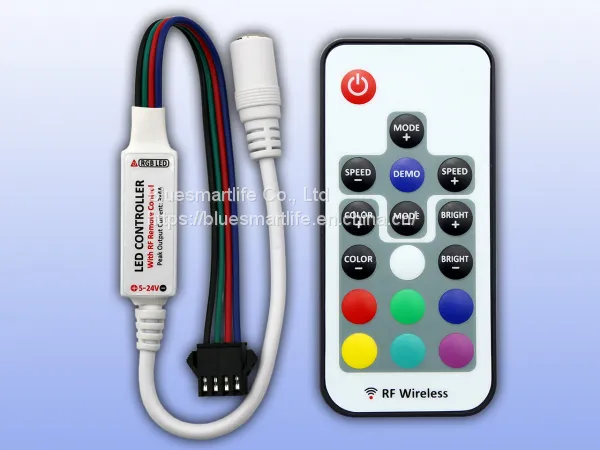

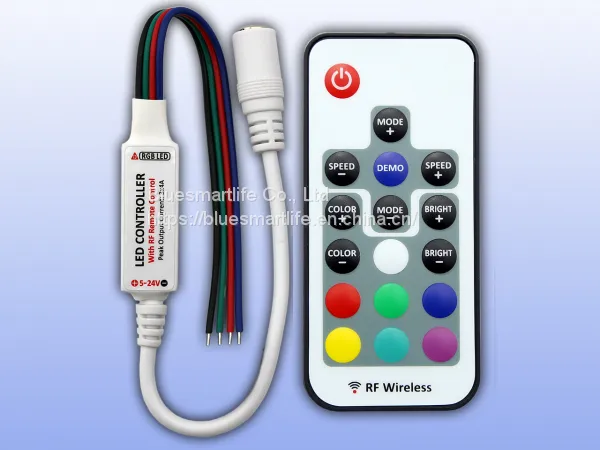

LED Connector	4-Pin Flat Female Jack	4-Pin Flat Wire	4-Pin Flat Wire	4-Pin SM Type male
Electrical Specification
Working Voltage	DC 5-24V
Rated Output Current	3x2A
Remote Control	RF wireless card type remote controller
Remote Control Frequency	433.92MHz
Remote Control Battery	CR2025 3V cell battery
Remote Transmit Power	<10dBm
Remote Distance	>15 meters in open area
Remote Controller Matching Mode	Each unit can be matched to 3 remote controllers  / Free matching mode
PWM Control Level	256-Level
PWM Frequency	190Hz
Protection	Wrong wiring / Overheat
Working Temperature	-30~60℃
Components & PCB	SMD parts / Double side FR-4 pcb
Functions
Dynamic Mode	22 modes
Dynamic Speed Level	10 Levels
Static Color	20 colors with 7 shortcut color / RGB Cable sequence switchable
Color Brightness Level	5 Levels
Demo Mode	Yes
Auto Recall Function	Yes
Dimension & Weight
Dimension	Main unit: 51x14x6mm; Remote:40x86x6.5mm
Cable Length	120mm
Net Weight	25g	25g	28g	23g
