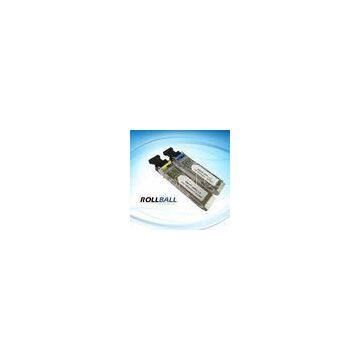

T x 1550nm - R x 1310nm 20km 1.25Gbps / 1.063Gbps Bi-Directional SFP Transceiver Module

T x 1550nm - R x1310nm 20km 1.25Gbps / 1.063Gbps Bi-Directional SFP Transceiver Module

Features

l Dual data-rate of 1.25Gbps/1.063Gbps operation

l 1550nm DFB laser and PIN photodetector for 20km transmission

l Tx1550nm-Rx1310nm

l Compliant with SFP MSA and SFF-8472 with simplex LC receptacle

       l Digital Diagnostic Monitoring:Internal Calibration or External Calibration

l Compatible with SONET OC-24-LR-1

l Compatible with RoHS

l +3.3V single power supply

l Operating case temperature:

               Standard :  0 to +70°C

Applications

l Gigabit Ethernet

l Fiber Channel

l Switch to Switch interface

l Switched backplane applications

l Router/Server interface

l Other optical transmission systems

Description

The SFP-BIDI transceivers are high performance, cost effective modules supporting dual data-rate of

1.25Gbps/1.0625Gbps and 20km transmission distance with SMF.

The transceiver consists of three sections: a DFB laser transmitter, a PIN photodiode integrated with a trans-impedance preamplifier (TIA) and MCU control unit. All modules satisfy class I laser safety requirements.

The transceivers are compatible with SFP Multi-Source Agreement (MSA) and SFF-8472. For further

information, please refer to SFP MSA.

Specification:

Optical and Electrical Characteristics
