CC2530 2.4G industrial embedded zigbee tracking

Specifications

zigbee tracking
1.small volume
2. lower power consumption
3. networking flexibly
4. good stability and easy to use

 CC2530 2.4G industrial embedded zigbee tracking

I. Introduction

1. based on Zigbee2007PRO standard with the advantages of small volume, lower power

consumption,

 networking flexibly, good stability and easy to use etc.

2. suit for embedded instruments and other equipment, achieve device ZIGBEE wireless

communication.

3. operating frequency is 2.4G, the module has digital IO interface and is used widely.

The module exempt from the problem that customers develop radio frequency;

 4. Support TI-MAC,SimpliciTI,Z-Stack,RemoTI etc software to enable customers to develop the product which accord with IEEE 802.15.4,

ZigBee 2007,ZigBee Pro and ZigBee RF4CE etc standard or other standards.

5. The module is embedded with wireless network communication software which is based

on Zigbee2007PRO protocol, this can help customers achieve point-to-point and point-to-multiple points wireless network communication.

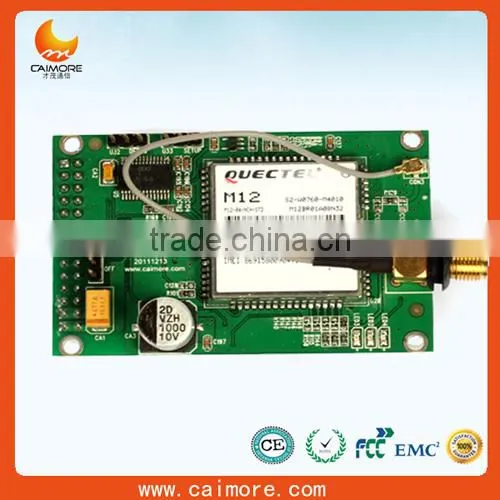

Actual module diagram

II product feature

Industrial Design

Ø Industrial wireless module.

Ø Strengthened circuit board.

Ø Industrial components.

Ø Convenient and rapid development environment.

Stable and reliable

Easy to use

III. Technical parameter

Wireless parameter

Item	content
Wireless module	use industrial ZIGBEE wireless module
RF frequency channel	2405MHz~2480MHz
communication protocol	IEEE 802.15.4  Zigbee2007pro
network structure	point-to-point, point-to-multiple points, mesh
modulation mode	DSSS(O-QPSK)
transmission rate	250Kbps
communication range	the maximum is 2000m
addressing mode	64 bits IEEE address,8 bits network address
data encryption	128bit AES
Error Checking	CRC16/32
Channel access mode	CSMA-CA and Time buttress CSMA-CA
Number of channel	16
transmitted power	<20dBm
Receiving sensitivity	<-98.8dBm



Other parameters:

Item	Content
Operating Temperature	-40 ºC ~+80ºC
Extended operating temperature	-40 ºC~+85ºC
Storage Temperature	-40~+85ºC
Physical size	23mm * 37mm*5mm





Applications



  Certification and Honor
