Length Cutting Machine

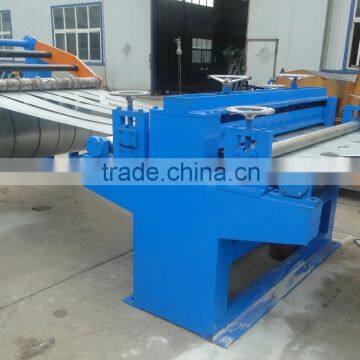

Length cutting machine

Technical specifications

Meterial :#45 steel

The min order:one set

Freight way: container

Term of payment: T/T

Our factory:

Our credit:

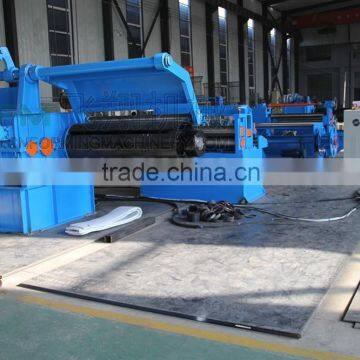

1.The chart of process flow:

Decoiling--feeding--leveling--cutting-slitting--recoiling

2.Main equipment:

  Decoiler,main forming machine,hydraulic cutting,electric system(plc),hydraulic system,product stand.

3.Technical parameters

1)Profile

A.thickness:>3mm

B.Feeding width:as you need(1000/1200/1250/1500)

2)inner tight decoiler

il inner diameter:450mm--550mm

B.max width of coiling:1200mm

C.max weight of loading:5000kg

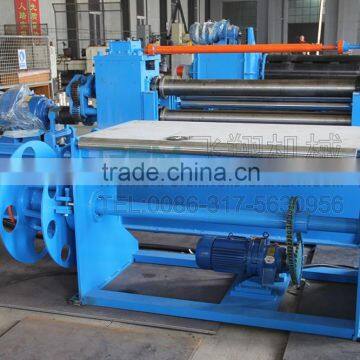

3)Levelling machine

1 Shaft material:45# steel quenching and retempering treatment,, outer diameter 85mm

2 Number of shaft:1 step of feeding , leveling shaft up: 5 pieces,  down: 6 pieces

3 Gear transport

4 Max Forming speed:40m/min

4)cutting system

A.hydraulic cutter

B.Blade and mould material:Cr12 steel with quenched treated 60-62

Cutting system advanced hydraulic drive,after automatic cutting after forming.no

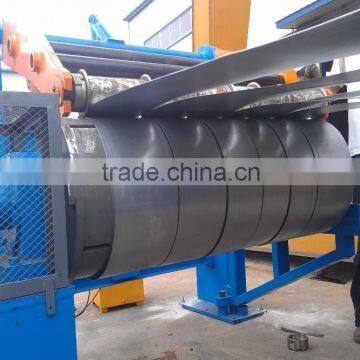

5).Slitting device

1 Material width for slitting:740mm and 925m

2 slitting width:185mm

3 Number of strip:4 strips or 5strips

4 Width tolerance: ±1mm

5 Slitting Speed: 40 m/min

5)control system

A.PLC: taida form Taiwan

B.Coder:from south korea

 6)

1.material coil inner diameter:450mm--550mm

2 max coil width: 1250mm

3. carrying capacity:5000kg

4 .Manual expanding

4.

Payment: 30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery:within 60 working day after receipt of deposit.

5.Warranty

1. One year, and we will provide the technical support for the whole life.

2. Trainning: the buyer should charge of visa, return ticket, food and accommodation overseas .

3. Need one technicians

4. Training time: one week (contains the time of installation and adjustment)
