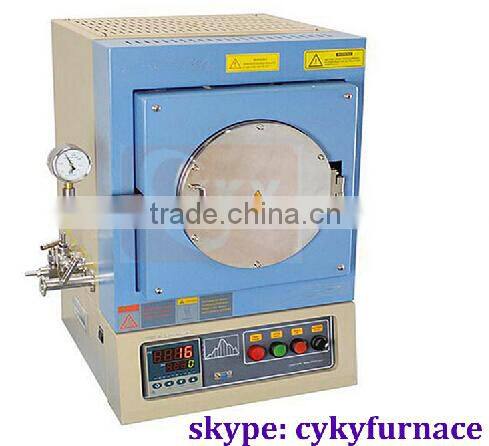

1200C Laboratory High Temperature High Vacuum Atmosphere Furnace With Quartz Chamber

Power

4 KW max.

Voltage

Single phase 208 - 240 VAC / 50/60Hz, (25 A breaker installed)
Note: Power cable included , but without plug.

Working Temperature

<= 1000 °C continuously

Max. 1100 °C, < 30 minutes

Temperature Uniformity: +/- 2°C

Heating Rate

Max. 20°C/ min

Recommended. 10°C/ min

Heating Elements

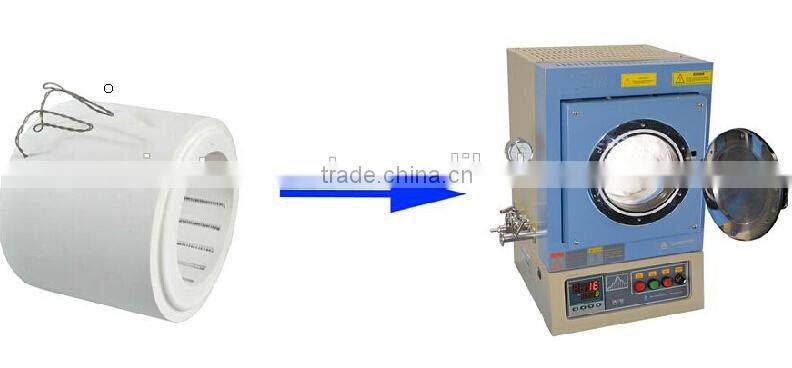

High quality Ni-Cr-Al resistance wire as heating elements and can be heated up to 1200°C.

Quartz Tube Size &

Effective Heating Area

Tube size: 8" O.D. x 7.5" I.D x 13.4" L.

Heating area: 7.5" ID x 8.5" Depth (7.6Liter)

Uniform Temperature zone:  4"dia x 3.5" depth in center position within +/- 5ºC

Quartz tube is replaceable

Vacuum Flange

Stainless steel vacuum flange with dual high temperature silicone O-rings at front door.

One needle valve is built into the flange for use as gas inlet.

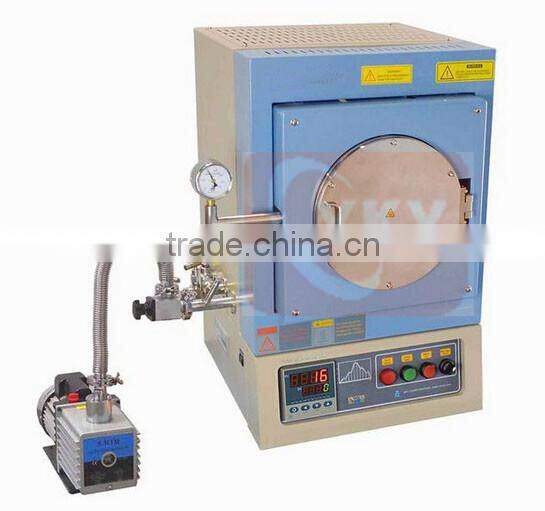

One KF25D port on left side of furnace for connection to vacuum pump.

A water cooling jacket has been built inside the flange to protect the vacuum

 sealing assembly from melting at over 300°C.

 The inlet and outlet ports located on the left side of furnace are used for connecting

 to a water chiller through two 12 mm dia. polyurethane tubes (water chiller is sold separately).

Pressure Measurement /

Monitoring

Mechanical Vacuum Gauge

 (included as standard accessory)

Digital Pressure Gauge (optional)



Vacuum Pressure

Vacuum Level is dependent on the vacuum pump used, connected pipe,

 interior refractory block's materials etc. By using KFD25, stainless steel pipe,

 two stage mechanical pump and KF25 Ball valve, the furnace can achieve vacuum levels below:

10 mtorr (10-2 torr)via mechanical pump within 30 minutes withoutThermal Block

60 mtor(6x10-2 torr ) via mechanical pump within 30 minutes with the Quartz Thermal Block at 900C

Temperature Controller

PID automatic control and auto-tune function.

30 programmable segments for precise control of heating rate, cooling rate and dwell time.

Over temperature protection and alarm allows for operation without attendant(s).

+/- 1 ºC temperature accuracy.

RS485 Communication Port.

Gas Flow And Pressure
and
Optional

There is a gas inlet (1/4" house adapter ) with a valve on left side of furnace

Inert gas and oxygen gas flow can be introduced into the chamber via the inlet

You may choose a gas mixer to deliver multiple gases with control over gas

 composition and flow-rate

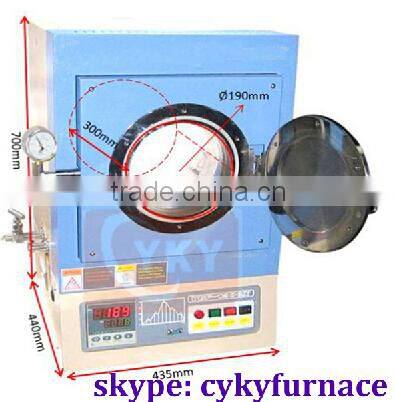

Overall Dimensions

700mm(L) x 440mm(W) x 435mm(H)

Net Weight

80 kg

Shipping Weight

200 lbs

Shipping Volume

45"(L) x28"(W) x35"(H)

Warranty

One year

Compliance

CE Certified
