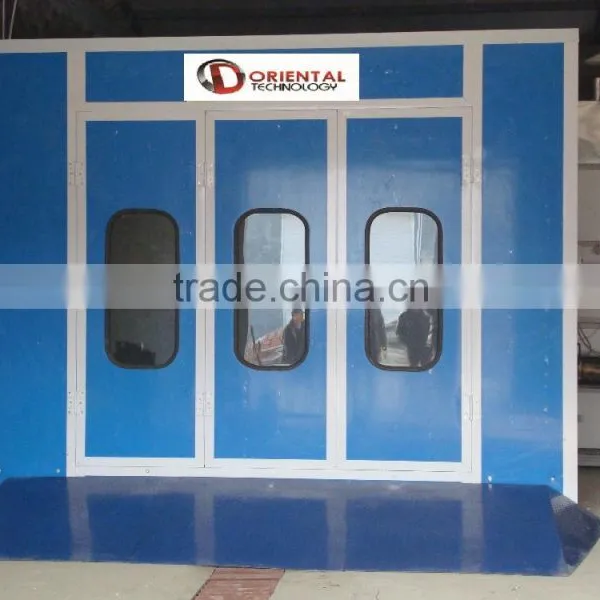

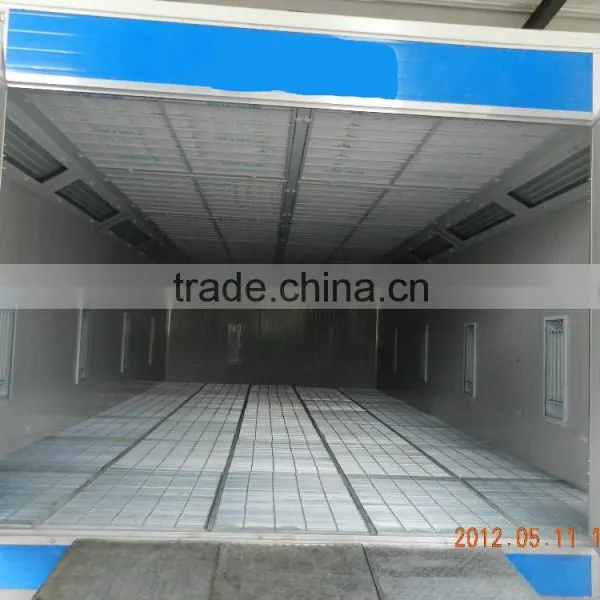

DOT-3C-6 spraying booth/ painting house/ baking paint room

Outside Size (mm) L×W×H: 6940×5120×3300

Inside Size (mm) L×W×H: 6840×3900×2600

Main Door: 3-folds, 2800×2500(mm) W×H

Personal Door: 1 fold, 600x1800(mm) WxH

Total Power: 9kw

Cabin System:

  1. Wallboard: EPS (epispastics polystyrene) Colorful Steel Skin Boards, 50mm Thick, Tongue & Groove construction, Compound Construction, Aluminum-alloy Frame. Anti-flame and Heat-Insulation;

  2. Basement: Full Grid, Galvanized Steel Assemble, Height is 300mm. Two Embossed Steel Ramps: 520x1750mm (WxL)

Generator setting type: Side upper intake air, quadrate steel frame, coated steel.

Water-Soluble Disposal Ark: 32pieces of air nozzles, 8 pieces on each corner, 4x0.35kw air fans.

Air Circulation System:

  1. Inlet Fan:

Double-intake centrifugal fans

Blower capacity: 24000m3/h;

Power: 4kw;

Quantity: 2sets;

  2. Outlet Fan: Optional.

Purification System: Dual filtering structure, the primary filter can capture granules larger than 10μm. Ceiling filter can capture granules bigger than 4μm. Its filtering rate reaches 98%. Air pressure balance gauge, TSP≤1.2mg/m3;

Heating System:

  1. Burner: BT14 oil burner, heating productivity: 180000 Kcal/h, 1 set.

  2. Heat Energy Converter: stainless steel heat exchanger, argon arc welding;

  3. Max Temp: 80℃.

Light System: Ceiling lights: 8 units×3pcs×36w; Side lights: optional.

Controlling System: Lighting switch, spraying, risen-temperature spraying, baking, temperature controller, time setting, failure alarm.

Environmental System: Multi-Layer Fiberglass Filter, active-carbon.

Company Information

Jinan D Oriental Technology Co.,Ltd is a China based corporation, with integration of development, designation, manufacturing,marketing and services. With more than a decade developing, we positing on painting equipment, automatic production line and automobile fix and maintenance industries.

1. Can you make the machine size and color as our request?

Yes, we can make the machine size and color according to your request.

2. What’s the Min order to your company?

1 set.The sample order, if we have stocks, we will send out the products within 1 week.

3. OEM is available?

Yes, we can put your logo on the machine if needed.And we can make the machine structure as your design request.

4. What kind of measuring system do you have?

We have the two dimension measuring,  three dimension measuring and CHEIF electric measuring system for your choice.

5.What’s the advantage of your company?

We have exported our lifts and service to more than 100 countries. We have specialized team work for you, you will get our feedback within 24 hours.Germany and Italian advanced technology.
