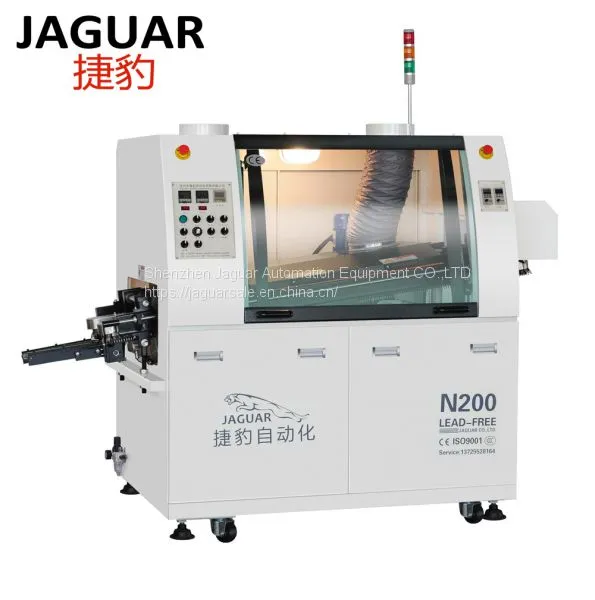

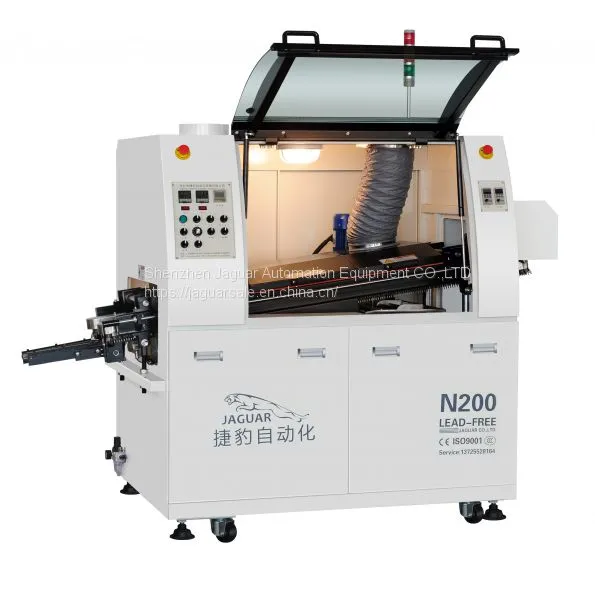

Центр поддержкиМашина для волновой пайки для линии сборки производства светодиодов N200
Сопутствующие товары
-
МАШИНА ЭЛЕКТРОННОЙ ЛИНИИ ДЛЯ ОБТЕКАНИЯ ПОЛНОСТЬЮ АВТОМАТИЗИРОВАННАЯ С ТЕПЛОВЫМ ВОЗДУШНЫМ ПОТОКОМ БЕЗ ИСПОЛЬЗОВАНИЯ LEDUS$ 17000 - 20000MOQ: 1 Set -
Горячая продажа! Полностью автоматическая машина для двойной волновой пайки для линии машинной сборки печатных плат N450US$ 20000 - 25000MOQ: 1 Set
-
ГОРЯЧАЯ ПРОДАЖА! Полностью инфракрасный машинный термодатчик для пайки волной горячего воздуха без светодиодной подсветки для линии производства печатных плат с светодиодамиUS$ 17000 - 20000MOQ: 1 Set
-
ЛЕД-фри полнотеплопритокная машинка для волновой пайки для пайки печатных плат с светодиодамиUS$ 17000 - 20000MOQ: 1 Set
-
ГОРЯЧАЯ ПРОДАЖА!! Полностью инфракрасный термовоздушный волновой паяльный аппарат без светодиодной подсветки для пайки печатных плат с светодиодами JAGUAR N300US$ 17000 - 20000MOQ: 1 Set
Экономичная волновая пайка без свинца SMT
Технические характеристики:
Модель |
JAGUAR N200 |
Количество зон нагрева |
1 |
Длина зон нагрева |
450мм |
Размер корпуса |
1400*1200*1600 |
Габаритные размеры |
2100*1200*1600 |
Вес
500 кг
Компонентный свинец
В пределах 10 мм
Полная/рабочая мощность
9 кВт/3-5 кВт
Подача воздуха
0,5 МПа
Метод предварительного нагрева
ИК (стандартный)
Мощность предварительного нагрева
220 В 5 кВт
Метод управления
Нажать кнопку +PLC (Вариант: сенсорный экран, ПК)
Диапазон температурного контроля
Комнатная температура --- 300ºC
Время предварительного нагрева
Приблизительно 10 - 15 минут для установки температуры 150ºC
Тип припоя
Безсвинцовый / Sn-Pb
Емкость ванны для припоя
180 кг
Температура ванны для припоя
300ºC
Мощность для припоя
380В 6кВт
Метод контроля температуры при пайке
PID&SSR
Мощность привода для волнового пика
500Вт 220В
Время разогрева при пайке
При установке температуры 250ºC около 120 мин
Ширина печатной платы
50-250 мм
Скорость транспортировки
300-1800 мм/мин
Направление транспортировки
Л → П (П → Л - опционально)
Угол транспортировки
4-7 º
Давление флюса
3-5 бар
Ёмкость флюса
3.2Л
Введение:
1. Автоматическая система передачи энергии и функция автоматической синхронной подачи платы.
2. Пик лужника для оловянки использует регулирование скорости с помощью частотного преобразователя, что позволяет независимо контролировать высоту пика волны.
3. Система распыления флюса использует сканирующий распылитель, японские сопла, бесштоковые пневматические цилиндры и управление с помощью ПЛК, что обеспечивает точность и надежность.

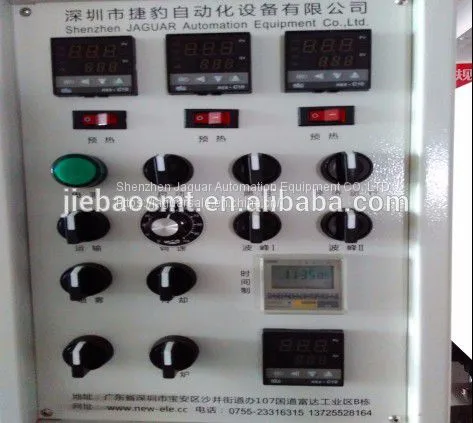

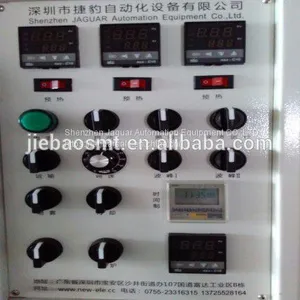

4. Для управления машиной используется ПЛК, что гарантирует надежность и стабильность системы.
5. С устройством предварительного нагрева дистанционной инфракрасной керамической нагревательной трубы, тепловое излучение направляется непосредственно на нижнюю часть печатной платы, нагрев происходит быстро и стимулируется полная активность флюса.
6. Особые лапы транспортной цепи из сплава, не прилипающие к олову и обеспечивающие качество пайки печатных плат.
7. Оловянный печь использует импортный высокочастотный преобразовательный двигатель с независимым управлением, стабильная работа.
8. Оловянная печь для безсвинцового пайки с независимым дизайном, экологически чистая и безопасная, легко чистится.
9. Система предварительного нагрева использует три независимых регулятора температуры, обеспечивая отличную теплоизоляцию, равномерность температуры, разница температуры не более ±2ºC.
10. Время можно контролировать, можно заранее настроить функции переключения, оловянная печь может нагреваться в течение 90 минут.
11. Рациональное конструктивное решение и чувствительная система сигнализации о неисправностях обеспечивают стабильную работу и безопасность операторов.
