1. Система нагрева использует шведский никелевый нагреватель, эффективный и энергосберегающий. Пиковая длина волны радиационной мощности составляет 4 мкм, а криволинейный отражатель повышает скорость нагрева и улучшает тепловую эффективность. Особая система принудительной воздушной циркуляции обеспечивает равномерный нагрев печатной платы и компонентов и эффективно устраняет «теневой эффект».
2. В конструкции для поддержания тепла используются специальные высокотемпературостойкие защитные материалы, а в канале нагрева - чугун.
3. Используется импортный длинношaftный высокотемпературный вентиляторный двигатель Taiwan SanYue и W-образный теплопровод, критически продуманный дизайн, исключающий шум и вибрацию и удобный для обслуживания.
4. Зоны нагрева оснащены перфорированным алюминиевым воздухораспределителем, горячий воздух равномерно распределяется по поверхности печатной платы. Крышка может быть полностью открыта, что облегчает проведение технического обслуживания.
PLC от Siemens, гарантия на всю жизнь.
Используется импортный термостатный контроль, оснащенный нечеткой логикой и PID замкнутой системой управления. Он может быстро реагировать на изменения в условиях нагрева и обеспечивать эффективную тепловую компенсацию для достижения требуемой температуры.

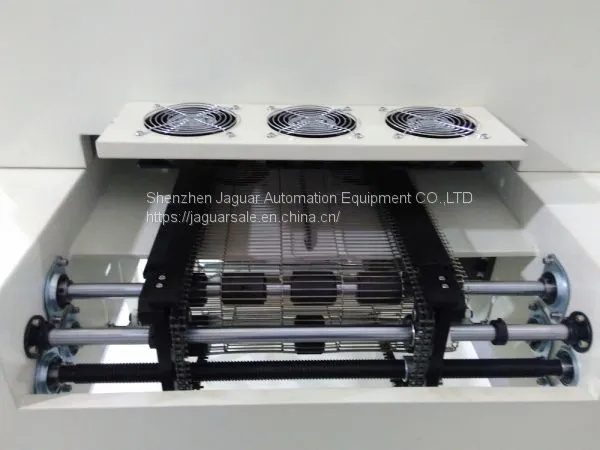

1. Конвейерная приводная система использует регулируемый по скорости электродвигатель STK, импортный из Тайваня, совмещенный с турбинным редуктором 1:150, обеспечивает исключительно стабильную работу, диапазон скоростей может варьироваться от 0 до 1500 мм/мин.
2. Независимый роликовый конструкционный опорный элемент и сетчатая лента работают плавно, точность скорости достигает ±20 мм/мин.
3. Сетчатая лента: прочная и износостойкая, не легко деформируется и имеет длительный срок службы.

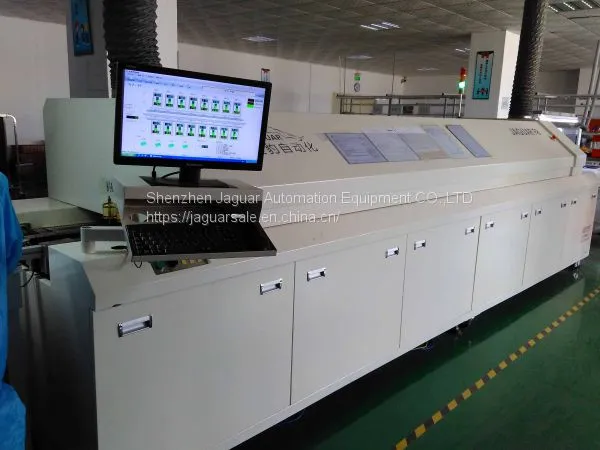

Модель JAGUAR M6
Система нагрева Количество зон нагрева Верхние 6/Нижние 6
Тракт нагрева 2500 мм
Способ нагрева Горячий воздух
Способ охлаждения Принудительная вентиляция
Конвейерная система Максимальная ширина ППЗ 350 мм
Ширина сетчатой ленты 400 мм
Направление конвейера Слева направо (или справа налево)
Высота процесса 880±20 мм
Тип конвейера Сетчатый и цепной
Диапазон ширины рельс 0-300 мм
Скорость конвейера 0-1500 мм/мин
Автоматическое/ручное Смазка стандартная
Открытие капота Ручное (опция: автоматическое)
Фиксированная рельса Передняя рельса фиксированная (опция: задняя рельса фиксированная)
Свободное пространство для продукта Верх и низ 25 мм
Система управления Питание: 5 проводов, 3 фазы, 380 В, 50/60 Гц
Общая мощность потребления 28 кВт
Мощность потребления при запуске 28 кВт
Мощность потребления в стационарном режиме 4 кВт
Время разгона Примерно 20 мин
Диапазон регулировки температуры От комнатной до 300℃
Метод управления температурой :PLC и ПК
Точность управления температурой :±1℃
Отклонение температуры :на ППЗ ±2℃
Хранение данных :Хранение данных процесса и статуса (80 ГБ)
Распылительная пластина :Пластина из алюминиевого сплава
Сигнализация аварийных ситуаций :Некорректная температура. (Перегрев/недогрев)
Сигнализация падения платы Башня индикаторов: Жёлтый - предупреждение, Зелёный - нормально, Красный - авария
Общие габариты (Д*Ш*В) :3600×1000×1490 мм
Вес :700 кг
Цвет: Компьютерный серый
