Введение:
1. Уникальная передовая система нагрева с долговечностью
1.Система нагрева использует шведский никелевый нагреватель с высокой эффективностью и энергосбережением.
Пиковая длина волны радиационной мощности составляет 4 мкм с криволинейным отражателем, увеличивающим скорость нагрева, улучшая тепловую эффективность. Особая система принудительной циркуляции воздуха обеспечивает равномерный нагрев ППБ и компонентов и полностью устраняет "теневой эффект".
2. Используется специальная высокотемпературная теплоизоляционная структура для теплоизоляции и специальный утюг в
канале нагрева.
3. Используется импортный длинношaftный высокотемпературный вентиляторный двигатель SanYue из Тайваня и W-образный теплопровод, без шума и вибрации, удобно в обслуживании.
4. Зоны нагрева с перфорированной алюминиевой пластиной, направляющей горячий воздух, чтобы обеспечить равномерное распределение тепла по печатной плате. Крышка может полностью открываться, что удобно для очистки.
№2 Плавная и надежная система передачи
1. Конвейерная система использует регулируемый по скорости двигатель STK, импортный из Тайваня, сопряженный с турбинным редуктором 1:150, обеспечивает плавную работу, скорость изменяется в диапазоне от 0 до 1000 мм/мин.
2. Независимая конструкция роликовых опор и сопряженная с нержавеющей стальной сетчатой лентой обеспечивают плавную работу, точность скорости достигает ±20 мм/мин.
3.Специальная нержавеющая стальная сетчатая лента: долговечная и износостойкая, длинный срок службы.

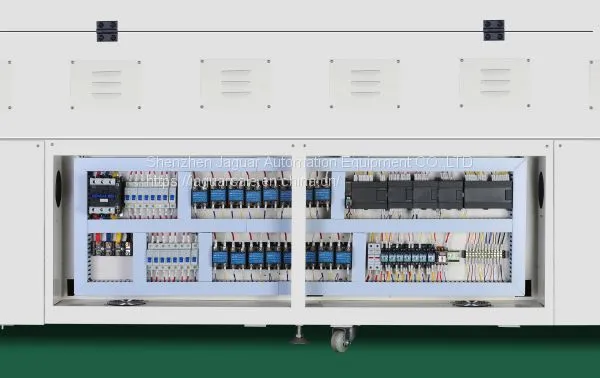

3. Стабильная и надежная электроуправляющая система
1. Используется импортный термостатный регулятор с функцией нечеткой логики и PID замкнутой системы управления. Он может быстро реагировать на изменения температуры и обеспечивать температурную компенсацию посредством PID интеллектуальной работы.
2. Используя термопары, импортированные из Тайваня, для каждого температурного участка, можно быстро и чувствительно реагировать на изменения в каждом температурном участке, своевременно давать обратную связь и осуществлять контроль, компенсируя стабильность температуры в каждом участке.
3. Специальный SSR твердотельный реле, сопряженный с специальным радиатором, значительно повышает эффективность теплоотдачи и эффективно увеличивает срок службы. Накоротко замыкательный выход и функция нечеткого управления термостатом позволяют контролировать изменения температуры окружающей среды, управляя нагревательным устройством с минимальным импульсом, обеспечивая высокую точность температурного контроля и равномерность температуры внутри. Длина, направление, распределение температуры - все это соответствует стандартам IPC.
4. Тепловая энергия в изобилии, быстро нагревается, всего 20 минут требуется для нагрева от комнатной температуры до заданной температуры.
5. Диагностика неисправностей, визуальная и звуковая сигнализация.
6. Функция отложенного останова производства, равномерное охлаждение после остановки: предотвращение теплового повреждения аппаратуры.
Технические характеристики:
Модель |
JAGUAR A8 |
|
|
Система нагрева |
Количество зон нагрева |
Верхняя 8/Нижняя 8 |
Тепловой канал |
2800MM |
|
Способ нагрева |
Верх: горячий воздух; низ: ИК |
|
Способ охлаждения |
Вентиляционное охлаждение |
|
|
Конвейерная система |
Макс. ширина ППЗ |
350 мм |
Ширина сетчатой ленты |
400 мм |
|
Направление движения конвейера |
Л→П (или П→Л) |
|
Высота процесса |
880±20 мм |
|
Тип конвейера |
Сетка |
|
Скорость конвейера |
0-1000 мм/мин |
|
Фиксированная направляющая |
Передняя направляющая фиксирована (вариант: задняя направляющая фиксирована) |
|
|
Система управления |
Источник питания |
5 проводов, 3 фазы, 380В, 50/60 Гц |
Общий расход электроэнергии |
38 кВт |
|
Расход электроэнергии при пуске |
34 кВт |
|
Расход электроэнергии в стационарном режиме |
4 кВт |
|
Время разгона |
Приблизительно 20 мин |
|
Диапазон установки температуры |
Комнатная температура - 300℃ |
|
Метод контроля температуры |
Регулирование по PID в замкнутой петле и управление с помощью SSR |
|
Точность регулирования температуры |
±1℃ |
|
Отклонение температуры на печатной плате |
±2℃ |
|
Хранение данных |
Хранение технологических данных и статуса (80 ГБ)(машина с ПК) |
|
Распылительная пластина |
Алюминиевая сплавная пластина |
|
Аварийная сигнализация |
Аномальная температура (перегрев/недогрев) |
|
Сигнализация об отпадении платы |
Башенная лампа: Желтый - предупреждение, Зеленый - нормально, Красный - авария |
|
|
Общие характеристики |
Размеры (Д×Ш×В) |
4200×700×1320 мм |
Вес |
800 кг |
|
Цвет |
Компьютерный серый |
|
1) Это первое использование для меня такой машины. Она легко управляется?
Есть инструкция на английском языке или видео-руководство, показывающее, как использовать машину.
Если у вас остались вопросы, пожалуйста, свяжитесь с нами по электронной почте, через Skype, по телефону или сервис онлайн-менеджера торговой площадки.
2) Если у машины появятся проблемы после получения, что мне делать?
Запчасти будут отправлены вам бесплатно в период гарантии на машину.
Если вес запчасти менее 0,5 кг, мы оплачиваем почтовые расходы.
Если вес превышает 0,5 кг, вам придется оплатить почтовые расходы.
3) Минимальный заказ?
1 установка машины, смешанные заказы также приветствуются.
4) Как я могу купить эту машину у вас? (Очень просто и гибко!)
A. Свяжитесь с нами по вопросам данного продукта онлайн или по электронной почте.
B. Проводите переговоры и подтверждайте окончательную цену, доставку, методы оплаты и другие условия.
C. Отправляем вам счет на оплату и подтверждаем ваш заказ.
D. Совершайте оплату в соответствии с методом, указанным на счете на оплату.
E. После подтверждения полной оплаты мы готовим ваш заказ в соответствии с счетом на оплату.
И 100% контроль качества перед отгрузкой.
F. Отправляем ваш заказ воздушным или морским транспортом.
5) Почему выбирать нас?
A. Золотой поставщик на Alibaba!
B. Гарантия торговли до 994 000 долларов США!
C. Лучшая цена, лучшая доставка и лучший сервис!
