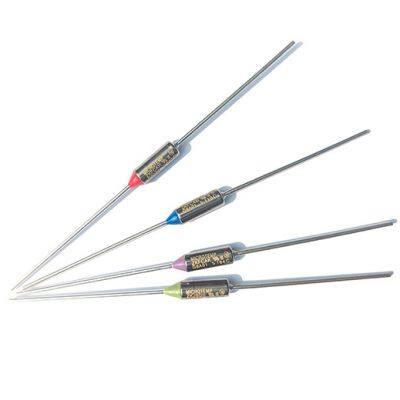

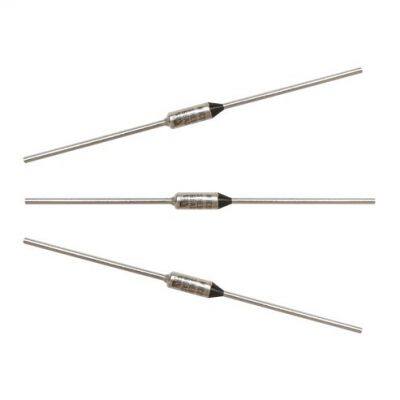

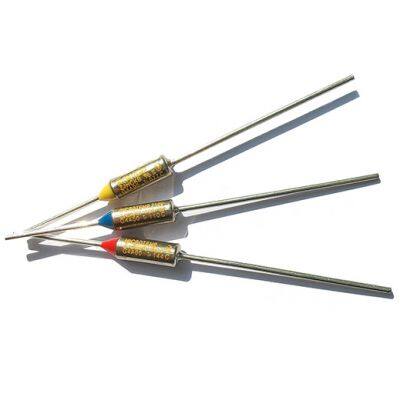

ESKA Axial Leaded Temperature-Fuses,761.000/770.000/771.000 Series,THERMODISC G7-Series,G4-Series

ESKA 761.000 Series (Axial Leaded) Temperature-Fuses, THERM-O-DISC G7-Series Thermal Cutoff

Rated current: 5 A

Rated voltage: AC 250 V, DC 24 V

Rated functioning temperature: 77 °C up to 192 °C

Size: ∅3.0 mm x 9.6 mmUL/CSA                           5 A / 250 V AC, 5 A / 24 V DC

VDE                                 5 A / 250 V AC

PSE                                  5 A / 250 V AC

Art. No.             TN[°C]                                      TH [°C]                        Tmax [°C]

               Rated functioning temp      Holding temperature        Max. temp. limit761.077                  77                                         62                                 125

761.084                  84                                         69                                 125

761.093                  93                                         78                                 140

761.098                  98                                         83                                 140

761.110                 110                                        95                                 140

761.117                 117                                       102                                150

761.121                 121                                       106                                150

761.128                 128                                       113                                150

761.144                 144                                       129                                175

761.152                 152                                       137                                175

761.167                 167                                       152                                 200

761.172                 172                                       157                                 200

761.184                 184                                       169                                 200

761.192                 192                                       177                                 210

ESKA 770.000 Series (Axial Leaded) Temperature-Fuses, THERM-O-DISC G4-Series Thermal Cutoff

Version: short-long (G4A00 or G4A50 series)

Rated functioning temperature: 72 °C up to 257 °C

Size: ∅ 4.0 x 14.7 mm

Overall length ± 3.0 mm:  63.8 mm

UL                                   10 A / 250 V AC, 15 A / 120 V AC, 5 A / 24 V DC

CSA                                 10 A / 250 V AC, 15 A / 120 V AC, 21 A / 240V DC, 5 A / 24 V DC

VDE                                 10 A / 250 V AC

PSE                                  10 A / 250 V AC

Art. No.             TN[°C]                                      TH [°C]                        Tmax [°C]

               Rated functioning temp      Holding temperature        Max. temp. limit

770.072               72                                          57                                100

770.073               73                                          58                                100

770.077               77                                          62                                 300

770.084               84                                          69                                 220

770.093               93                                          78                                 300

770.098               98                                          83                                 300

770.104              104                                         89                                 200

770.110              110                                         95                                 240

770.117              117                                         102                               240

770.121              121                                         106                               300

770.128              128                                         113                               205

770.134              134                                         119                               205

770.144              144                                         129                               300

770.152              152                                         137                               205

770.158              158                                         143                               240

770.167              167                                         152                               210

770.172              172                                         157                               310

770.184              184                                         169                               240

770.192              192                                         177                               210

770.205               205                                        190                               310

770.216               216                                         200                              450

770.229               229                                         200                              450

770.240               240                                         200                              450

770.257               257                                         220                              470

ESKA 771.000 Series (Axial Leaded) Temperature-Fuses, THERM-O-DISC G4-Series Thermal Cutoff

Version: long-long (G4A01 or G4A51 series)

Rated functioning temperature: 72 °C up to 257 °C

Size: ∅ 4.0 x 14.7 mm

Overall length ± 3.0 mm:  84.7 mm

UL                                   10 A / 250 V AC, 15 A / 120 V AC, 5 A / 24 V DC

CSA                                 10 A / 250 V AC, 15 A / 120 V AC, 21 A / 240V DC, 5 A / 24 V DC

VDE                                 10 A / 250 V AC

PSE                                  10 A / 250 V AC

Art. No.             TN[°C]                                      TH [°C]                        Tmax [°C]

               Rated functioning temp      Holding temperature        Max. temp. limit

In accord with ESKA 770.000 series (Axial Leaded) Temperature-Fuses
