MICROTEMP Packaged Thermal Fuses of THERMODISC:GXAP12,GXAP10,GXAM11,GXAM06 Etc

MICROTEMP thermal fuses of THERMODISC also come in a variety of mounted and packaged options.  Designed primarily for HVAC heating applications, the GXAM04 and GXAM06 packages mount a standard thermal fuse on a high temperature ceramic base. The popular GXAP packages consist of a thermal fuse epoxy-potted into a plastic insulating mounting case.  The assembly can be supplied with various case materials, shapes and terminations.  They can be easily replaced in the fi eld without disturbing the rest of the circuit

    Type                          Base Material                    Material Rating Temperature °C    Maximum Tf°C Temperature °C

 GXAP02                       PPS Glass Filled                                      220                                                     192

 GXAP04                       PBT Glass Filled                                      120                                                     134

 GXAP05                       PBT Glass Filled                                      120                                                     134

 GXAP10                       PPS Mineral Filled                                    220                                                    192

 GXAP12                       PBT Glass Filled                                      120                                                     134

 GXAM04                      Ceramic                                                    250                                                      257

 GXAM06                      Ceramic                                                    250                                                      257

 GXAM11                      PBT                                                           120                                                      134

Function: One-Shot Fuse

Tf Range: 72°C – 257°C 162°F – 495°F

Max Electrical Rating: 25A/250VAC

Brand: MICROTEMP

E.G.

E4AP0200 TF104C

G4AP0200 TF104C

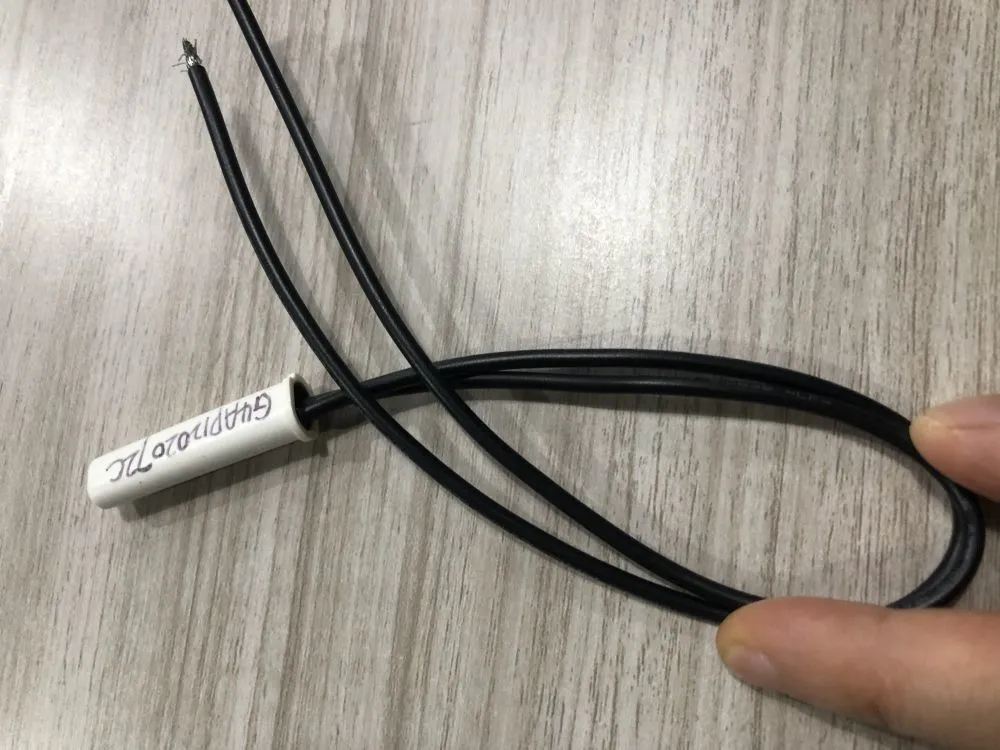

G4AP1202072C

G4AP0401 TF098C MEXICO

G4AP1201 TF117C

G4AP12XX TF077C

T-O-D G4AM1102 TF098C MEXICO

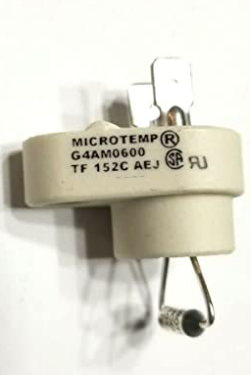

MICROTEMP G4AM0600 TF152C

G5AP0200 TF098C

G5AP0200 TF158C

G8AP0202 TF098C

G5AP1004 TF184C
