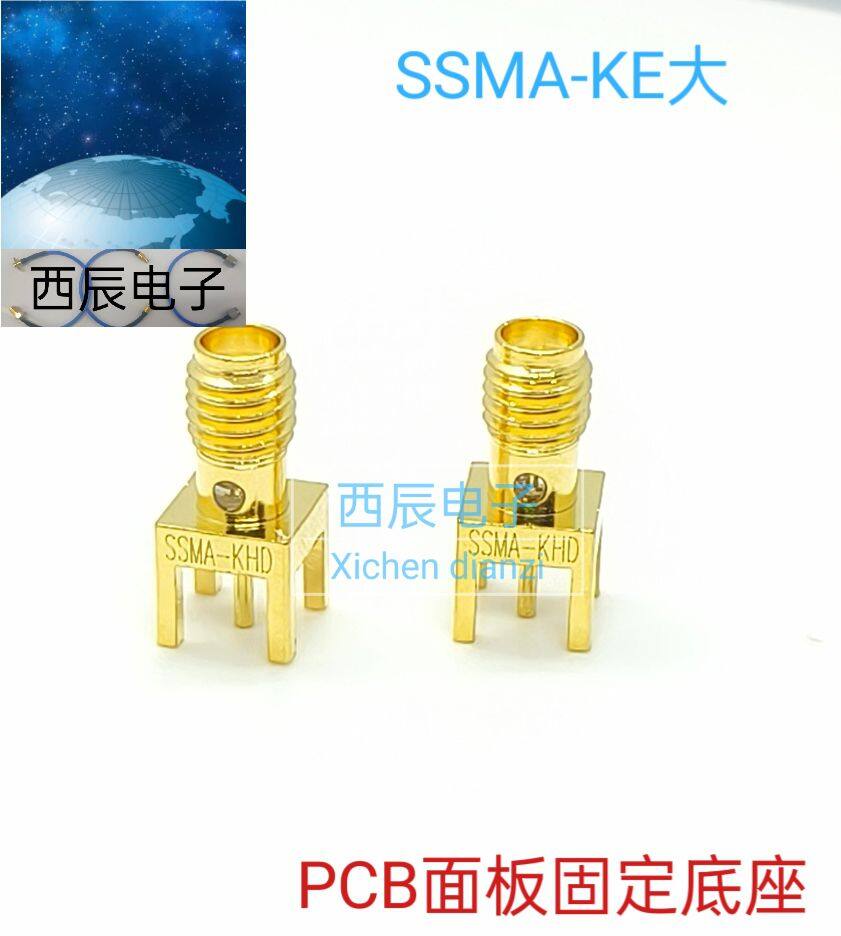

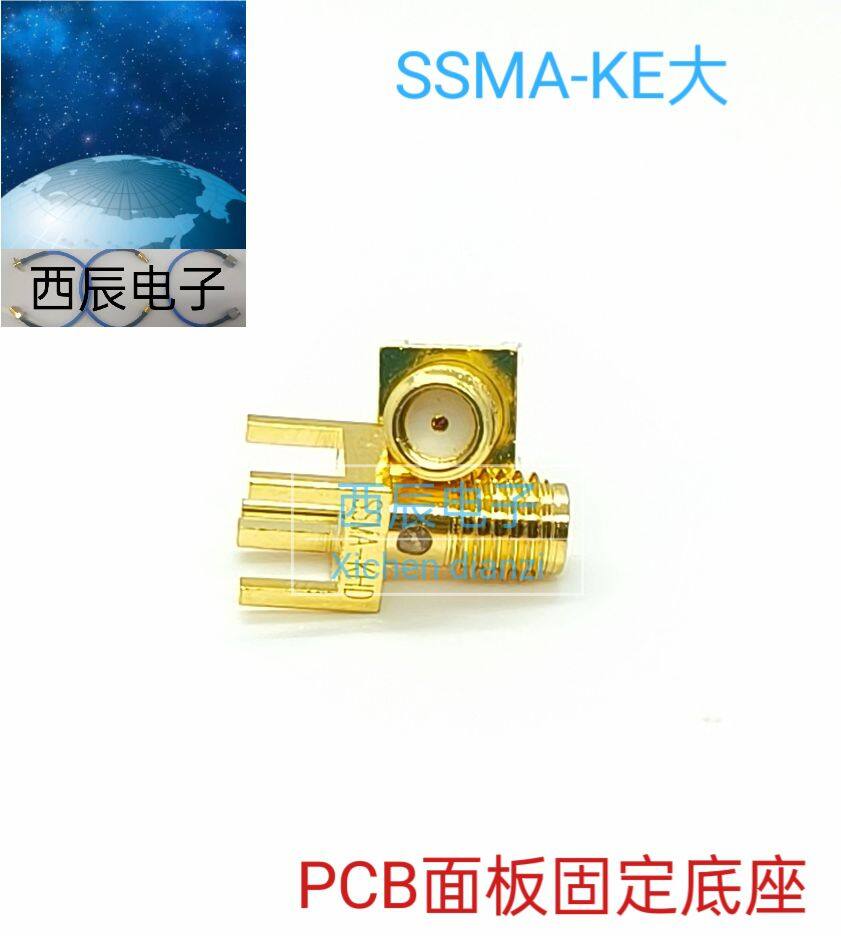

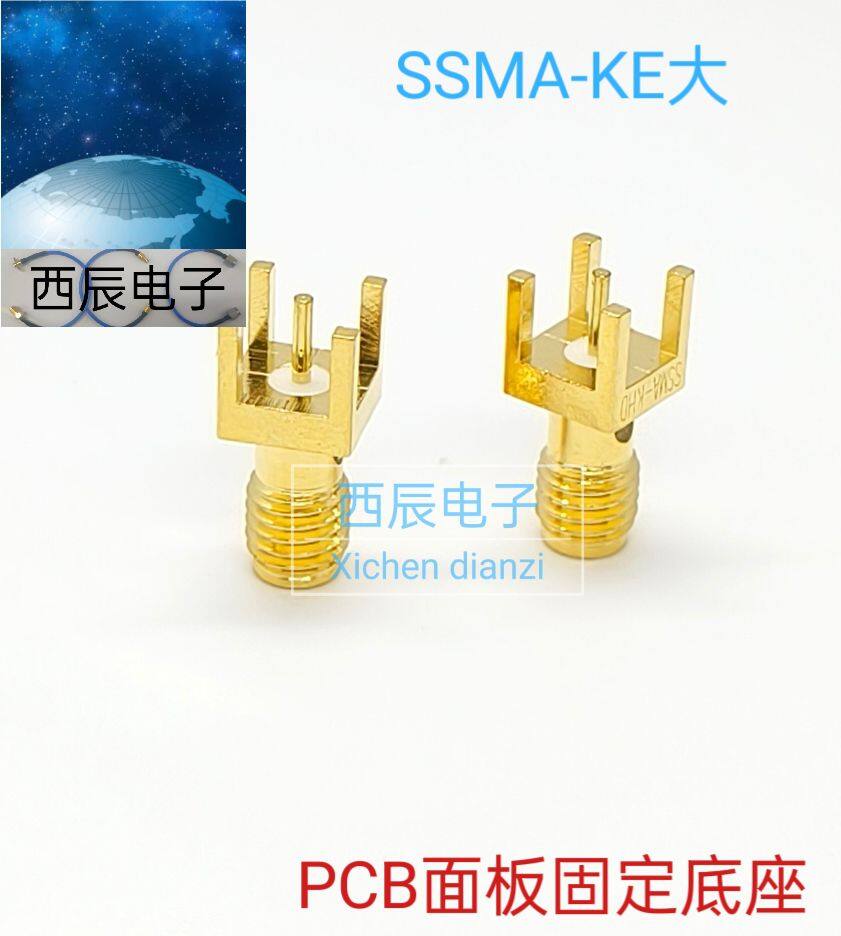

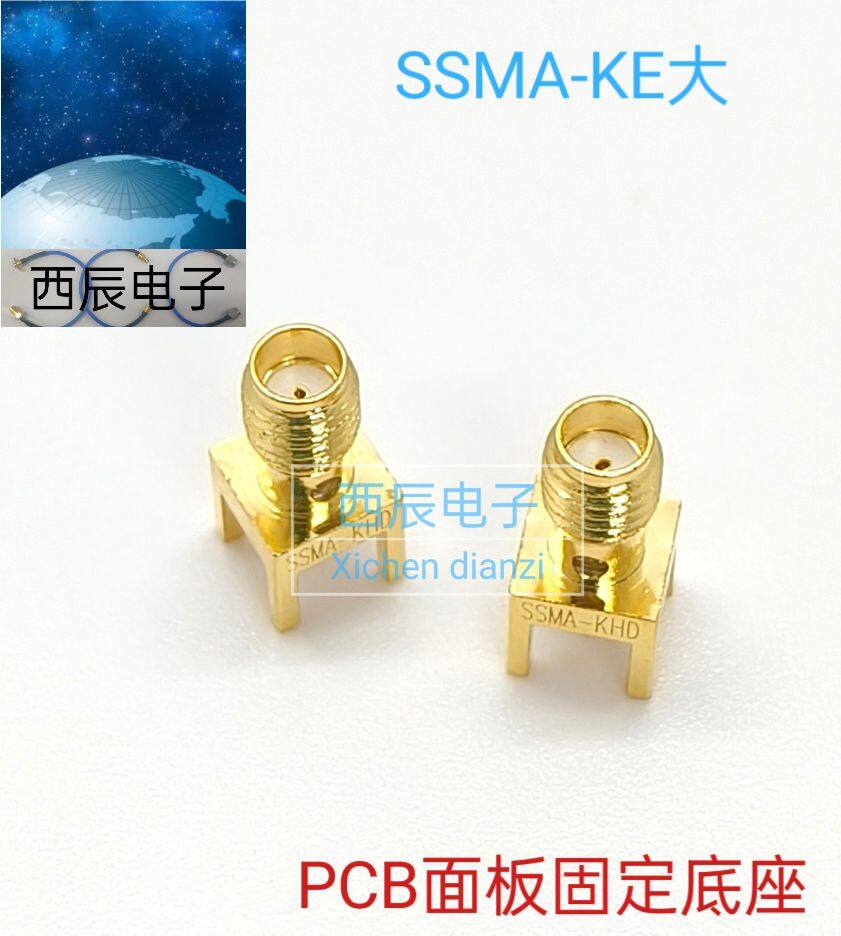

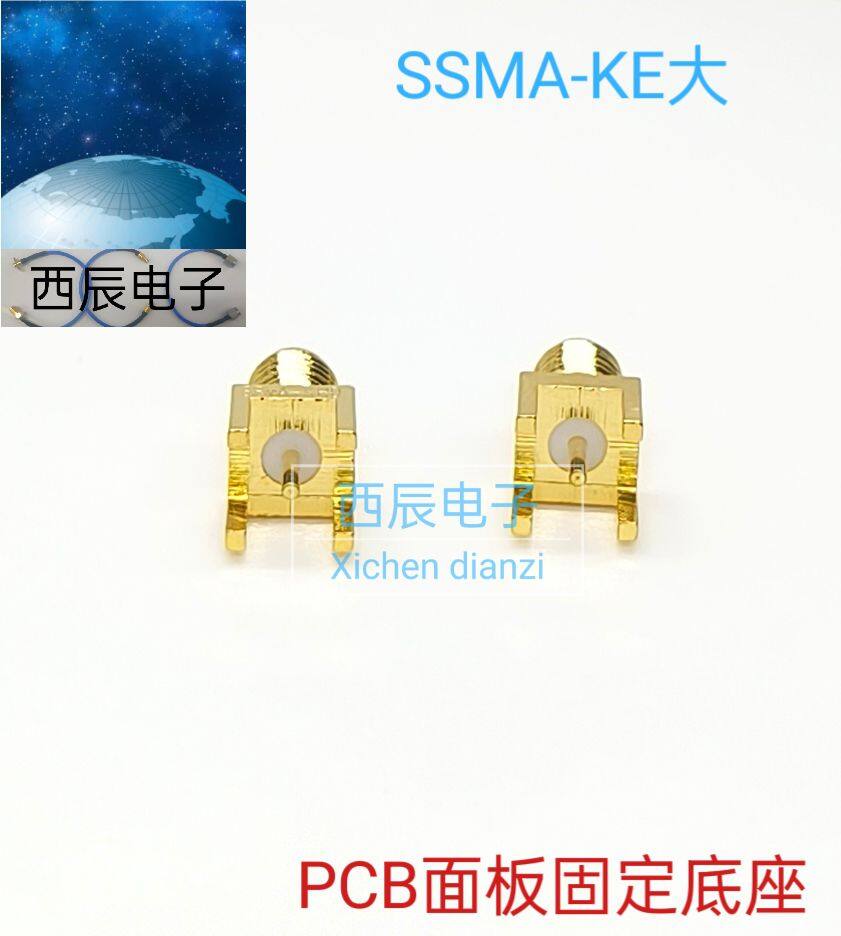

RF Coaxial ConnectorSSMA-KE Big

     The SSMA series products are as little small-scale connection device that a kind of whorl joined,it has the characteristics that the size is small,width,light,dependability are high frequently.Suitable for being small-scale electronic equipment and network system of high accuracy of the request the weight,volume.

1 Technical specifcations

1.1 Temperture range                                           -55^o-+155^o

^{1.2 Vibration                                                                      98m/s(acceleration 10g)10-500Hz}

^{1.3 Impedance                                                                     50Ω}

^{1.4 Frequency Range                                                         DC-35GHz}

^{1.5 Working Voltage                                                           250V max(valid value)}

^{1.6 Withstand Voltage                                                         750V rms(minimum sea level)}

^{1.7 Contact resistance                                                         center contact     ≤4mΩ    outer contact ≤2.5mΩ}

^{1.8 Insulation resistance                                                       ≥1000MΩ}

^{1.9 Insertion loss                                                                   ≤0.15dB/6GHz}

^{1.10 VSWR                                                                            straight   :flexible cable     ≤1.07+0.10f  (Ghz)}

1.11 Durability(mating)                                                              ≥500tims(cycles)

^{2 Material(Plating)}

^{2.1 shell                                                                                     brass              gold plated}

^{2.2 contact pin                                                                           brass              gold plated}

^{2.3 socket                                                                                  beryllium         gold plated}

^{2.4 elastic contact                                                                      beryllium         gold plated}

^{2.5 nsulator                                                                                PTFE}

^{2.6 crimping suite                                                                       copper alloy        gold plated}

^{2.7 O-ring sealing                                                                       6146 silastic}

^{3 Applicable standard}

^MIL-C-39012;

^CECC22160;

^{IEC 60169-18.}
