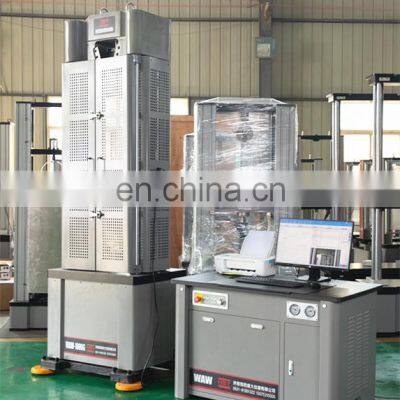

HST Automatic Control Bending Auto Load Universal Tension Test Machine for Wholesales

NO.

Items

Model

WDW-10E

WDW-20E

WDW-30E

WDW-50E

WDW-100E

1

Host

Structure

column and 2 Ball Screw

Max. Load(kN)

10

20

30

50

100

Tensile space(mm)

670

770

650

Compression space(mm)

900

1000

1000

Effective test width

450

450

550

size(mm)

850 x 590 x 1750

840 x 570 x 1850

950x660x2000

Host Weight (kG)

370

420

680

Power Supply

220V/50-60Hz

2

Control System

Controller

24 bit AD, external controller

communication mode

USB 2.0

Test software

HKTest

Hand control box

320x240 Display Sscreen,8 key control

3

Process Specifications

Servo motor

TAIWAN "TECO"

Speed(mm/min)

0.01-1000

0.01-500

Displacement resolution

0.4 pm

0.2 pm

4

Test Specifications

Load cell

USA(max load): one can add more load cell

Load accuracy

Class 0.5, EN 10002-2 Grade0.5, ISO75001-1 Class 0.5, BS 1610 Class 0.5, ASTM E4, and JIS B7721 Class 0.5

Measuring range

0.2%~100%

5

Safety Protection

strong electric drive system

24V voltage control, with over current overloading protection function

Position limit switch

Upper and lower  lights

Power

Power light,leak current protection device

Automatic protection

Overload 10%, automatic protection

Position limit protection

Hall switch

6

Other Configuration

Equipment level adjusting device

φ80mm vibration-absorptive cushioning iron

Hand control box fixing device

Standard

Note:Extra wide and/or extra height frames are available.Power supply system is completely customizable.Tensile space,  test width, and speed is completely customizable.
