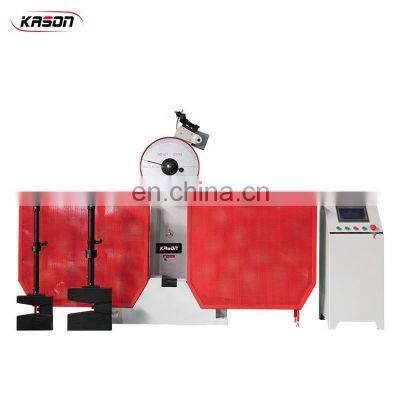

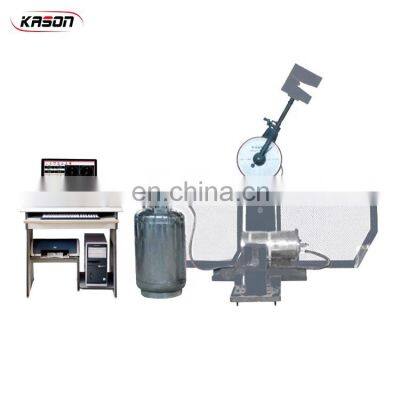

Kason Testing Machines Digital Impact Tester Projector for Charpy Specimen

Model

JB-300B

JB-500B

JB-750B

Impact Energy

300 J , 150 J

500 J , 250 J

500 J / 750 J

Control Methods

Electric Control

The Distance Between The Pendulum

Shaft And Impact Point

750 mm

800 mm

Minimum Reading Value

1 J

2 J

Impact Speed

5.2 m/s

5.4 m/s

5.9 m/s

Pre-rising Angle Of The Pendulum

150°

Specimen Bearer Span

40+0.2 mm

Round Angle Of The Jaw

R 1.0~1.5 mm

Round Angle Of Impact Edge

R 2.0~2.5 mm

(Special Order: R8±0.05 mm)

R2.0-2.5 mm,

R8.0±0.05 mm

Thickness Of Impact Blade

16 mm

Angle Accuracy

±0.1°

Pendulum Torque

M=160.7695N.m   80.3848N.m

Impact Pendulum Configuration

150 J, 1 PC;

300 J, 1 PC

250 J, 1 PC;

500 J, 1 PC

500 J, 1 PC;

750 J, 1 PC

Standard Specimen Dimension

10 mm * 10 (7.5 or 5) mm * 55 mm

Power Supply

3phs, 380V, 50Hz

Dimensions

2124mm * 600mm * 1340mm

2450mm*1200mm

*2455mm

Net Weight

450 KG

580 KG

2300 KG
