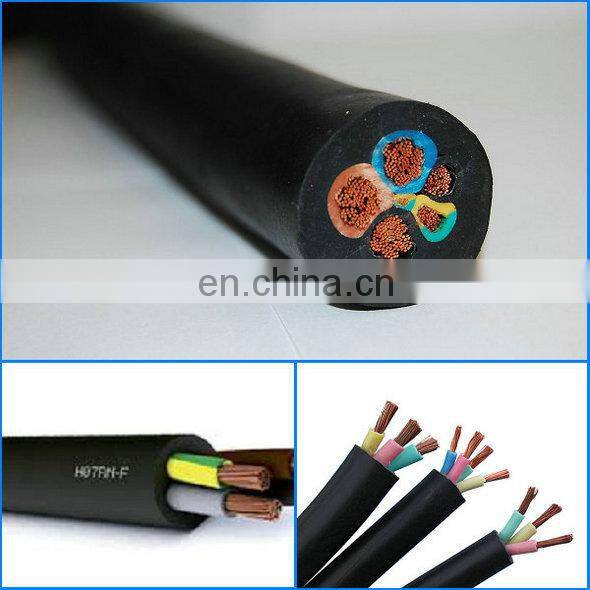

EPR insulated Neoprene sheath flexible H07RN-F rubber cable

Rubber cable



1.Rubber Cable Working Conditions:

1.Rated voltage :300/500(YZ type),450V(YC type)

2.The long-term working temperature of conductor should be no longer than 65*C

3.W type cables have weather-proof character and certain grease-proof character and are suitable for outdoor usage and the occasion with greasy dirt.

4. ZR type cables have fire-retardant character.



2.Characteristics

1. Rated power-frequency voltage U0/U: 450/750V, 300/500V and 300/300V.

2. Maximum permitted operating temperature of conductor is 60°C.

3. Permitted lowest working temperature is -35°C.

4. Rubber cable can be used at places contaminated by mineral oil and fuel oil.

5.  D>25mm

The minimum bending radius is over 6 times of cable diameter.

D≤25mm

The minimum bending radius is over 4 times of cable diameter.

   (D-Diameter of the cable)



3.Specification

Type	Name
YQ	NR/SBR rubber insulated NR/SBR rubber sheathed flexible cables (wires) for light duty
YQW	NR/SBR rubber insulated neoprene rubber sheathed flexible cables (wires) for light duty
YZ	NR/SBR rubber insulated NR/SBR rubber sheathed flexible cables (wires) for middle duty
YZW	NR/SBR rubber insulated neoprene rubber sheathed flexible cables (wires) for middle duty
YC	NR/SBR rubber insulated NR/SBR rubber sheathed flexible cables (wires) for heavy duty
YCW	NR/SBR rubber insulated neoprene rubber sheathed flexible cables (wires) for heavy duty
YH	NR/SBR rubber sheathed arc welding cable
THF	Neoprene rubber sheathed arc welding cable



Note: suffix W means cable has the properties of weather and oil resistance, suitable for the places outdoors

and contaminated by the oil.



4.Rubber Cable Specification Range:

Type	Rated Voltage	Core Number	Nominal Cross-section Area
YQ,YQW	300/300	2.3	0.3~0.5
YZ,YZW	300/500	2.3.4.5.3+1	1.5~6
YC	450/750	1 2 3 4 5	1.5~240 1.5~95 1.5~150 1.5~25



3+1 Core Rubber-Sheathed Flexible Cable(300/500V)

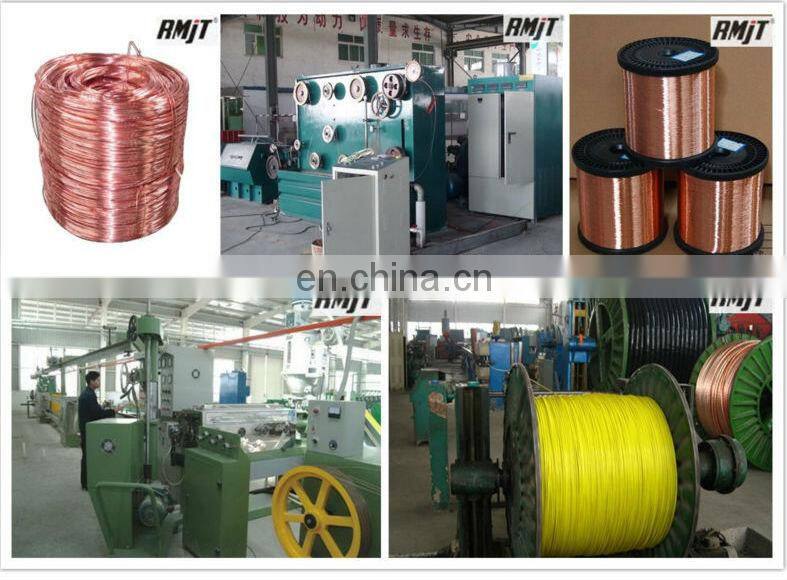

Cores ×Nominal section (mm2)  conductive core (mm)  Average outer diameter(mm2)  20°C conductor resistance Reference weight (kg/km)  number diameter of core  Minimum Maximum l  Copper core tin-welled Copper core YZ YZW 3×1.5+1×1.0 30/0.25+32/0.20 9.4 12.0 13.3 13.7 170.1 181.9 3×2.5+1×1.5 49/0.25+30/0.25 11.0 14.0 7.98 8.21 246.8 262.9 3×4+1×2.5 56/0.30+49/0.25 13.0 16.0 4.95 5.09 359.1 380.52 3×6+1×4 84/0.30+56/0.30 14.5 19.5 3.30 3.39 542.1 572.5   workshop and production line

Production show

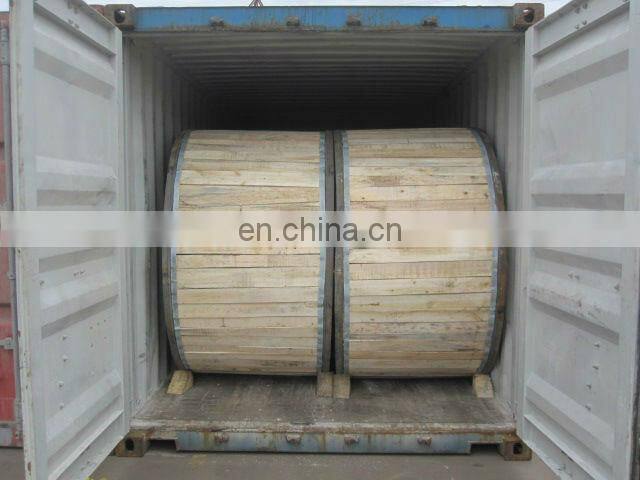

Package in wooden drum



FAQ:



(1).When can I get the price?



     We usually quote within 6 hours after we get your inquiry. If you are very urgent to get the price, please



call us or tell us in your e-mail so that we will regard your inquiry priority.







(2).How can I get a sample to check your quality?



     After price confirmation, you can require for samples to check our quality. Sample is free, but the freight



charge should be paid.







(3).How long can I expect to get the sample?



     After you pay the freight charge and send us confirmed files,  the samples will be ready for delivery in 3-7



days. The samples will be sent to you via express and arrive in 3-5 days. You can use your own express account orprepay us if you do not have an account.







(4).What about the lead time for mass production?



     Honestly, it depends on the order quantity and the season you place the order.The best record we keep is



delivering 10 kilometers cable within a week. Generally speaking, we suggest that you start inquiry two months



before the date you would like to get the products at your country.
