Copper or Aluminum Fiberglass Covered Wire for Generators

Copper or Aluminum Fiberglass Covered Wire for Generators photo-1
Copper or Aluminum Fiberglass Covered Wire for Generators photo-2
Copper or Aluminum Fiberglass Covered Wire for Generators photo-3
Copper or Aluminum Fiberglass Covered Wire for Generators photo-4
Copper or Aluminum Fiberglass Covered Wire for Generators photo-5
US$ 3 - 8.1 MOQ: 300 Kilograms
Key Specifications
Get Latest Price
Place of Origin:
Henan, China
Brand Name:
AMITY OR OEM
Model Number:
fiberglass covered wire
Payment & Shipping
Payment Methods:
Port of Shipment:
Qingdao/Shanghai
Delivery Detail:
Delivery time depends on order quantity.
Place of Origin Henan, China
Brand Name AMITY OR OEM
Model Number fiberglass covered wire
Type Insulated
Application Other, dry-type transformers and coils for motors&generators
Conductor Material Other, Copper or Aluminum
Conductor Type Solid
Insulation Material Fiberglass

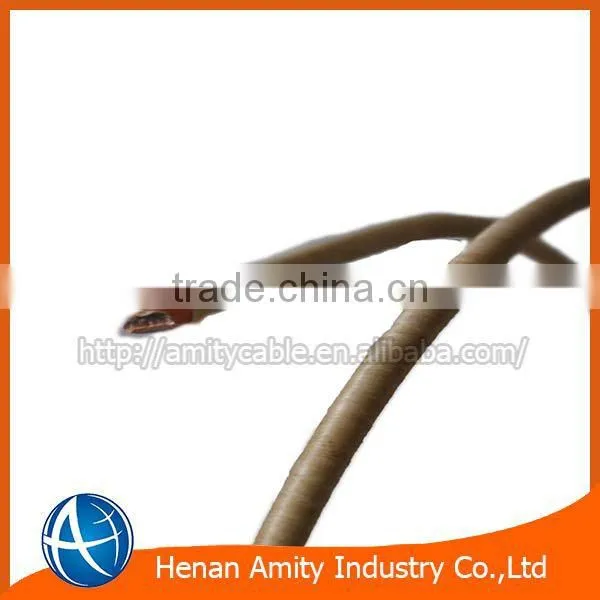

Fiberglass covered wire



Fiberglass covered wire is a kind of winding wire,first, the ectrical round aluminum rod is extruded or drawed

into high quality aluminium conductor,then it is wrapped by the fiberglass,then it is insulated by the varnish and dried.They are mainly used in dry-type transformers,motors and generators coil.





Size:

Rectangular size: a:1.0mm-5.0mm &b:3.0mm-16mm

Round Size: 1-5mm

Temp. Class:F 155°C,H 180°C,C 200°C





Materials of Conductor:

Resistivity :Soft copper wire    ≤ 0.017241Ω•mm²/m  at 20°C
Soft aluminum wire  ≤
0.028000Ω•mm²/m  at 20°C
Proof stress Rp0.2
:soft < 100 N/ mm2,Semi-hard 100-300 N/ mm²,
The deviation of Proof stress Rp0.2 could be +0-20 N/ mm²
.



Materials of insulation:

Polymide film and Glass Fibre

 & Impregnated with Class F 155°C,H 180°C,C 200°C Varnish

Name

Double LayeFiber Glass Covered copper Wire

Model

GLELB-40/155

Diameter

4mm*6mm

Standard

GB/T7672.3-2008

Test Item

Unit

Technical Requirement

Test Result

Appearance



Uniform color, no Impact of defects

Ok

Bare Conductor

a

mm

±0.05

3.98

b

mm

±0.05

5.98

Thickness of insulation film

mm

0.32-0.40-0.48

0.41

resistance

Ω/m

≤0.02785

0.02774

Elongation



≥17

31%

adhesion



10% No cracking

no cracking

Breakdown Voltage

V

560V

910,850,830,900

Bending test



a and b winding

15b, 10a, no crack

package



Meet the export standards

Ok

Quality Control Result



Ok
