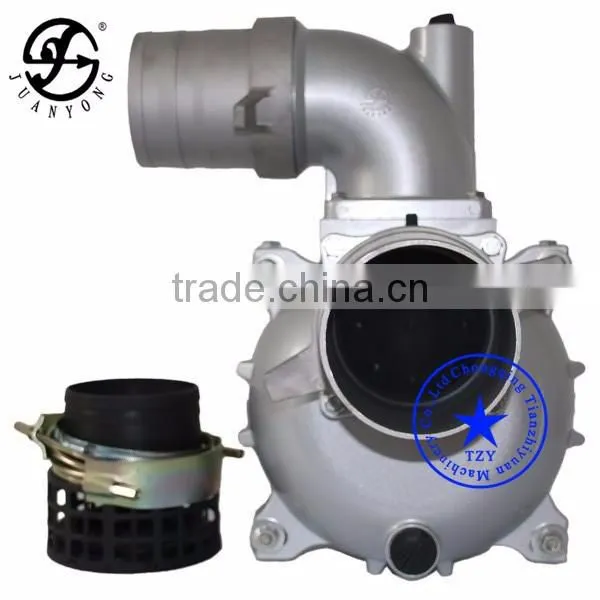

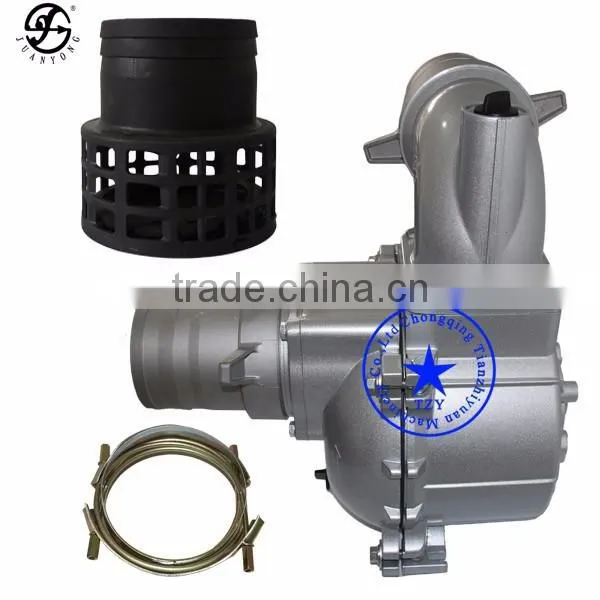

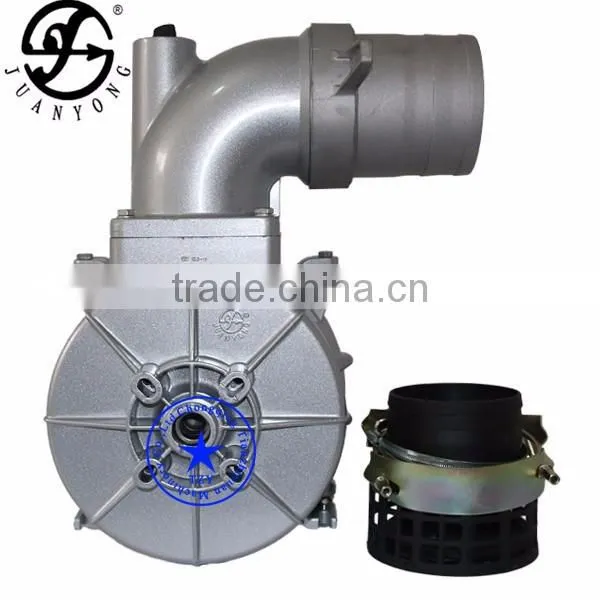

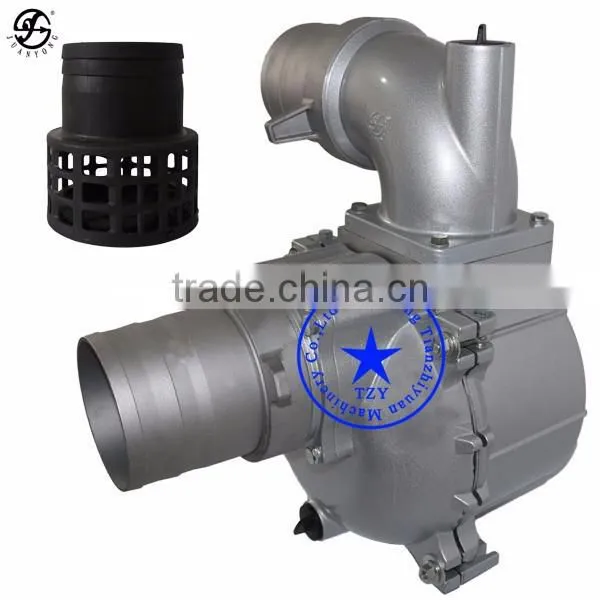

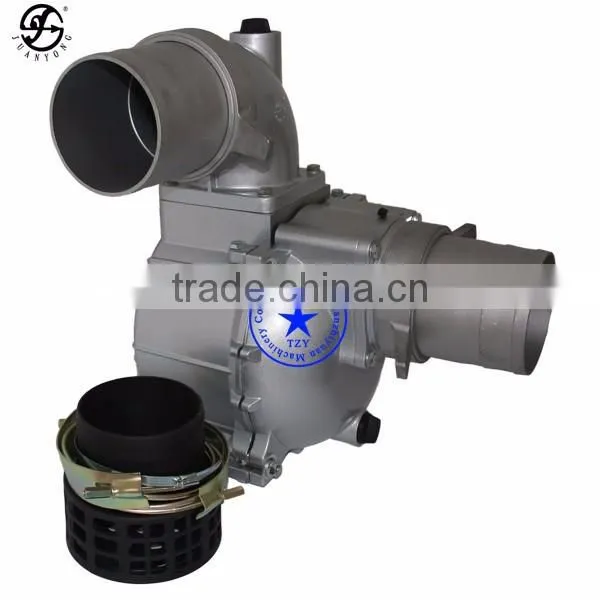

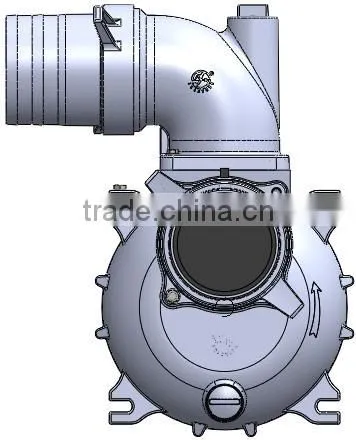

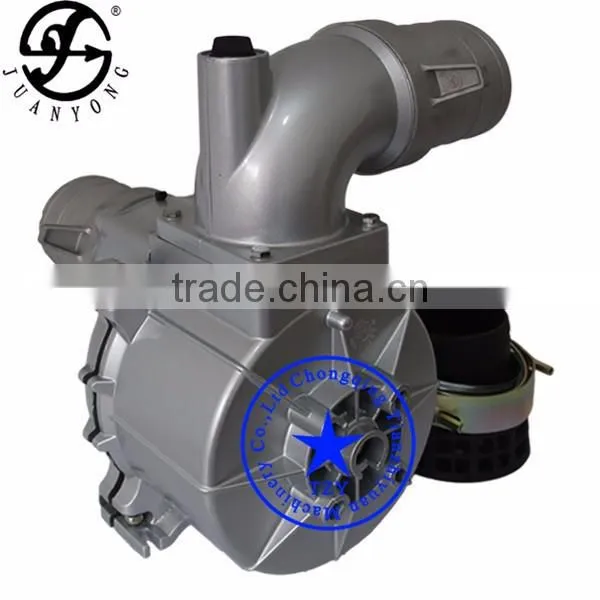

JUANYONG 6"self priming water pump with farm irrigation sewage pumps manufacturer made in china

ITEM

WP150

Outlet Size(mm)

150

Inlet Size(mm)

150

Speed(rpm)

3600

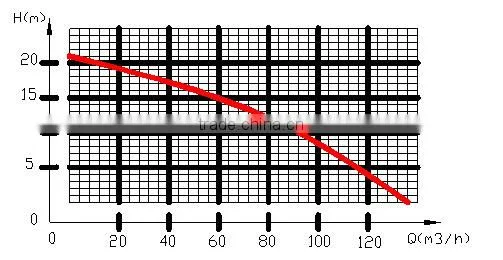

Displacement Q.max(m3/h)

132

Lift H.max(m)

20

Suction(m)

7

Engine Model

190F

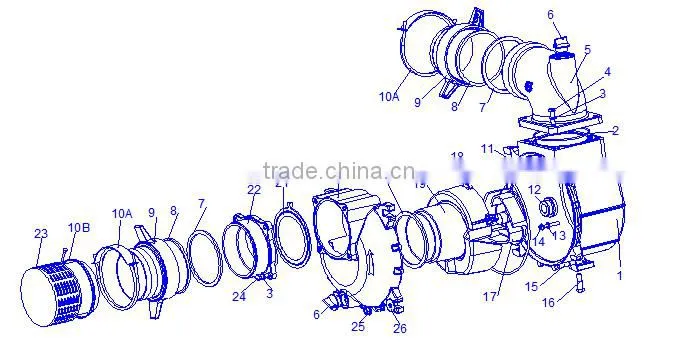

Serial number

Name

Number

1

Water pump cover

1

2

Outlet sealing ring

1

3

Iron flat washer

8

4

bolt   M10×40

4

5

The water outlet joint

1

6

Threaded plug pump

2

7

Pipe joint sealing gasket

3

8

Pipe joint

2

9

Pipe joint connecting nut

2

10(A B)

Clamp

3

11

Spring pin 10×30

1

12

Mechanical seal / ceramic

1

13

Aluminum flat washer  φ8×φ16×1.5

4

14

bolt   M8×55

4

15

articulated   M12×65

4

16

bolt   M12×45

4

17

Impeller

1

18

Pump sealing ring

1

19

Eddy shell

1

20

Water pump body

1

21

Inlet sealing gasket

1

22

Inlet joint

1

23

Screen combination

1

24

bolt   M10×30

4

25

Nut   M12)

4

26

Big washer

4
