Wireless serial CDMA industrial DTU RS232 with high-performance

Specifications

Wireless DTU
1. RS232/RS485/RS422/TTL interface
2. I / O control and alarm port
3. transparent TCP UDP data transmission

Wireless serial CDMA industrial DTU RS232 with high-performance



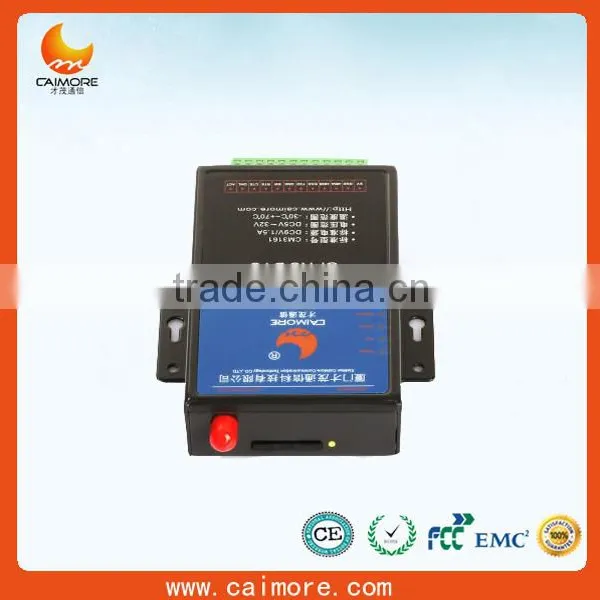

I. Introduction



Caimore CM6560P/CM6560EP CDMA DTU is industrial wireless data transmission equipment;

it provides users with transparent TCP remote wireless data transmission or transparent UDP

wireless remote data transmission through CDMA2000 1X network. The equipment adopts

high-powered X86 processor and embedded with real-time operating system as software support

platform. Large memory, built-in TCP / IP protocol stack with Intellectual property rights.







CM6560P product Interface diagram:





 CM6560P Accessories Photos:







CM6560EP Product Interface diagram:



 CM6560EP Accessories Photos:





II product characteristics

Industrial Design

1.Industrial CPU

2. Industrial wireless module

3. Real-time operating system

4.Strengthened circuit board

5.Industrial components

6. Industrial Power



Stable and reliable

1.  Three-tier system protection

2. UIM / SIM card ESD protection

3. Serial ports ESD protection

4. Metal shell

5. All wireless modules are certified by the CGD or FCC certification or CE certification.

6. High-speed processing CPU

7. Large memory

8. Automatically obtain DNS

9. Complete protocol stack

10. EMC performance outstanding



Easy to use



III technical parameters

Wireless parameters:

Item	Content
Wireless module	use industrial wireless module
Standards and frequency bands	Support  IS-95 A/B and CDMA2000 1xRTT, Support  800MHz single-band; 450MHz or 800/1900MHz opional
Coding scheme	IS-95 A/B and CDMA2000 1xRTT
Communication bandwidth	Theoretical bandwidth: 307.2Kb/s ; actual bandwidth:  160Kbits>X>60Kbits/s
Transmit power	<30dBm
Receiver sensitivity	<-104dBm
Function support	Support data, voice, SMS and fax







Hardware system:

Item	Content
CPU	Industrial X86 high-performance embedded CPU
FLASH	4Mbits
SRAM	2Mbits



Operating System:

Item	Content
Operating System	Using Real-time operating system with memory management unit,  real-time, feature upgrades fast, system stable;





Interface Type:

Item	Content
Serial ports	CM6560P: 1 RS232 serial port CM6560EP: 1 RS485 interface 1 or RS232 serial port (support RS422/TTL)   Data bit: 7,8 bit Stop bits: 1, 2-bit Parity: no parity, odd parity, even parity, SPACE and MARK parity Serial speed: 110bps ~ 230400bps Flow Control: None flow control, RTS / CTS hardware flow control or XON / XOFF  software flow control
Indicator	With power, ACT communication and online indicator
Antenna Interface	Standard SMA female interface, 50 ohm; optional 3M/5M/10M/15M antenna  extension cable, meet the different needs of customers
UIM interface	1.8V/3V/5V standard putter user card interface, built-in 15KV ESD protection
Voice Interface	Standard headset interface (requires software)
Power Interface	Standard 3-pin power jack





Powerful Function

1. TCP transparent data transmission and UDP transparent data transmission; support multiple

operating modes

2. Support virtual private network (APN / VPDN)

3. Support Dual data center backup and multi data center (8) to accept data, maximum delivery

centers up to 256.

4. Intelligent anti-dropped, support online testing, online maintenance, automatic redial, and router

 is always on-line

5. Remote wake-up: Support SMS, voice, data and other wake-up and auto-connection while

disconnect

6. Support fixed IP communications; support DDNS dynamic domain communication mode

7. I / O control and alarm port: Support 6-channel alarm input, support 6-channel output control

8. Support SMS remote configuration, remote control; Support short message alarm

9. report of data packet transmission status

10. Support RSA, RC4 encryption algorithm

11. standard AT command interface

12. supports telnet functions

13. can be used as an ordinary dial-up MODEM

14. CM3180P/CM3180EP Low-power design: sleep power consumption <1mA, standby power

consumption <15mA, communications power consumption <35mA

15. supports serial software upgrade

16. support LINUX, UNIX and WINDOWS operating systems





 Applications





Certification & Honors
