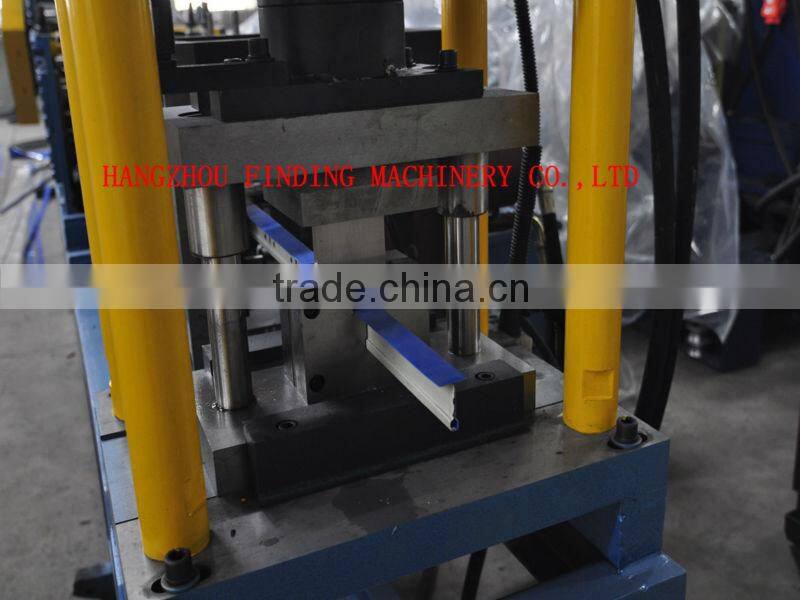

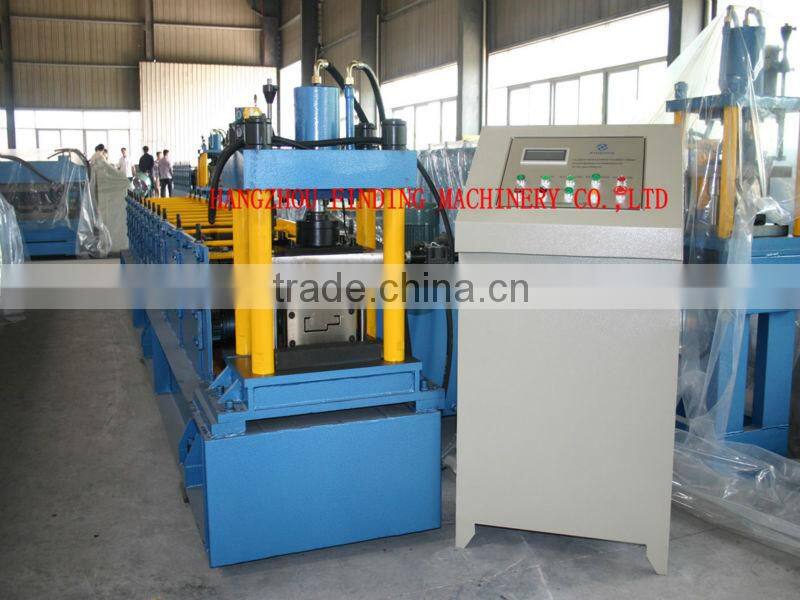

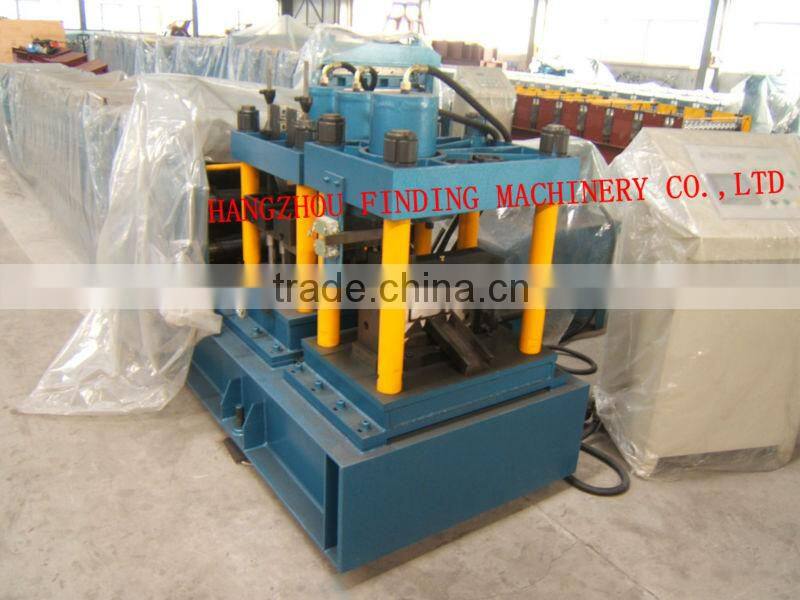

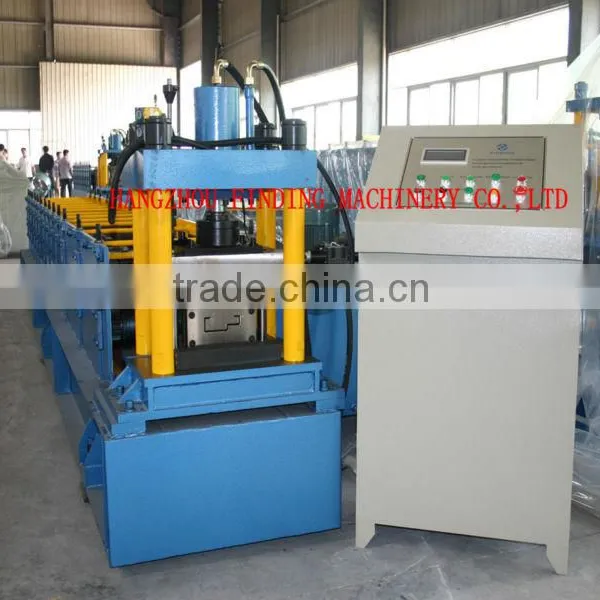

steel door frame roll shutter door forming machine

Specifications

Detailed Product Description

1.The  machine name:     steel door frame roll shutter door forming machine

                                         We can supply machines  for wall & roof sheet, color steel tile, C & Z & W shape purlin and floor decking sheet as well as production line for all kinds of sandwich panels, curving machine for roof sheets. We also supply production lines of guardrail sheet for expressway, shutter doors, garages doors and downpipe.

  2. Consists: (We can customize machine according to your requirement)

            Uncoiler and its base

            Coil sheet guiding equipment

                 Film covered device

                 Roll forming system

                 Pressing equipment

                 Post-cutting equipment

            Hydraulic station

           Controlling system

                Supporter table

 3.Material:  colored and galvanized steel sheet

4.Thickness of coil sheet: 0.3 to 3.0mm

5.Coil width: 800mm  to 1250mm

6.Working speed: 1 to 15 m/min (step distance  250 to 380mm)

7.Power requirement:

              Main motor power: 4-7.4kw

                   Hydraulic station power: 5.5kW

              Maximum passive uncoiler capacity:2.000 to  10,000kg

                    Quantity of stands: 10 to 35 groups

              Controlling system: PLC

  8.Type of cutting: roll-formed and length-set cutting

  9.Voltage: 380V, 3-phase, 60Hz or at buyer's requirement

 10.Machine dimensions: about 18,500 x 1,500 x 1,400mm

 11.Total weight: about 1ton to 10ton

 12.Working flow:

                       Decoiling sheet

                                Sheet guiding

                                 Film covering

                                 Roll forming

                       Measuring length

                       Pressing

                       Cutting panel and panels to supporter

    We manufacture roll forming machines that are used for making sections such as Z purlin , C channels, roof panels, crash guards, fenders and any section as per customers specific requirement. Our roll tools are designed by experts and meticulously manufactured which ascertains precise forming of section. We make Cold Roll Forming Lines of input strip width varying from 700mm to 1250mm and thickness ranging from 0.3mm to 3mm. The raw materials that the machine can work with are mild steel, galvanized steel, color coated sheets, aluminum to name a few. Cold Roll Forming is a process that shapes various kinds of sheets or metals passing the raw material through number of roll passes driven by gear drive system. Our machine lines employ a series of paired rollers to progressively shape a flat strip of metal into desired contour such as channel, angle or any other desired shape in the process adding rigidity and strength to the metal. Our Cold Roll Forming Lines find applications in the following industries:
 A. Automobile Industry
 B. Steel furniture
 C. Building and construced

 D. Electrical engineering

 13.advantage:

  What's more, equipment can be specially designed and manufactured at customers' requirements. fine quality as well as low price.This new product is to the taste of world market.

 14.Products Warranty:

 12 month, and we will provide the technical support for the whole life of the equipment.

C and Z purlin forming machine

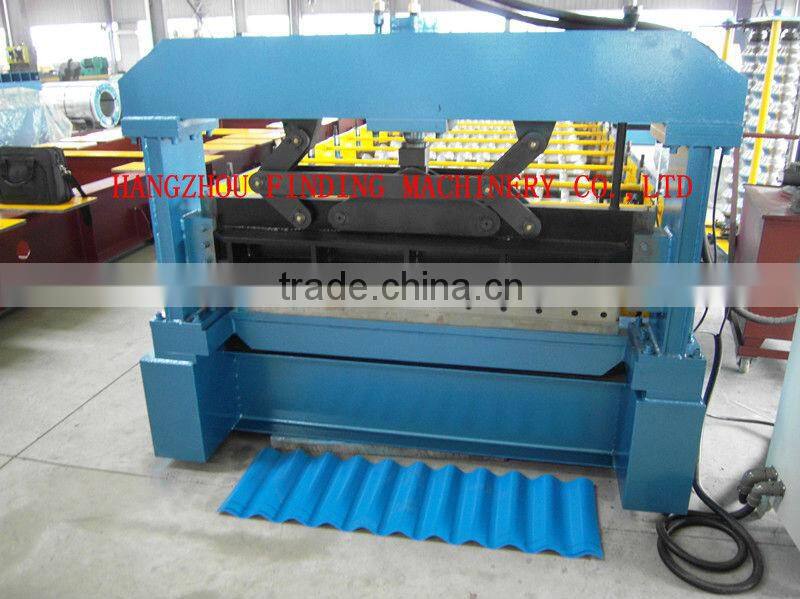

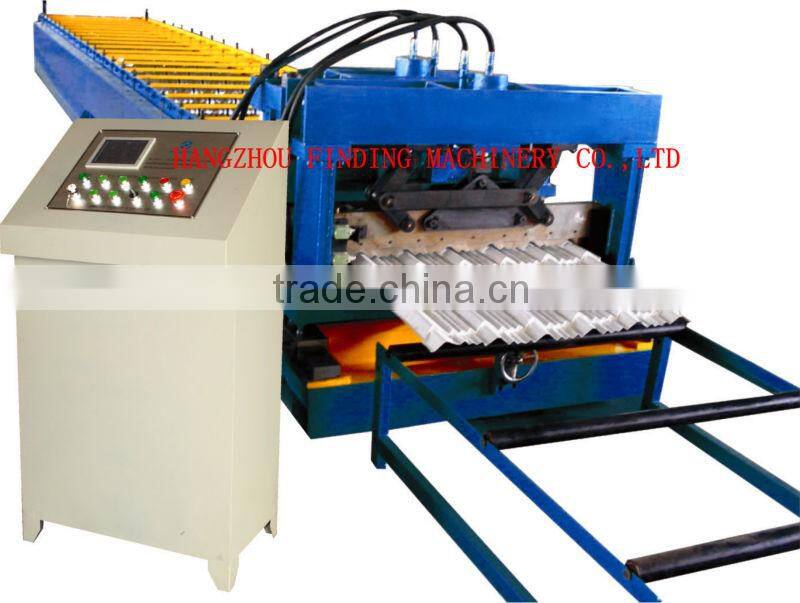

Steel roof / wall forming machine

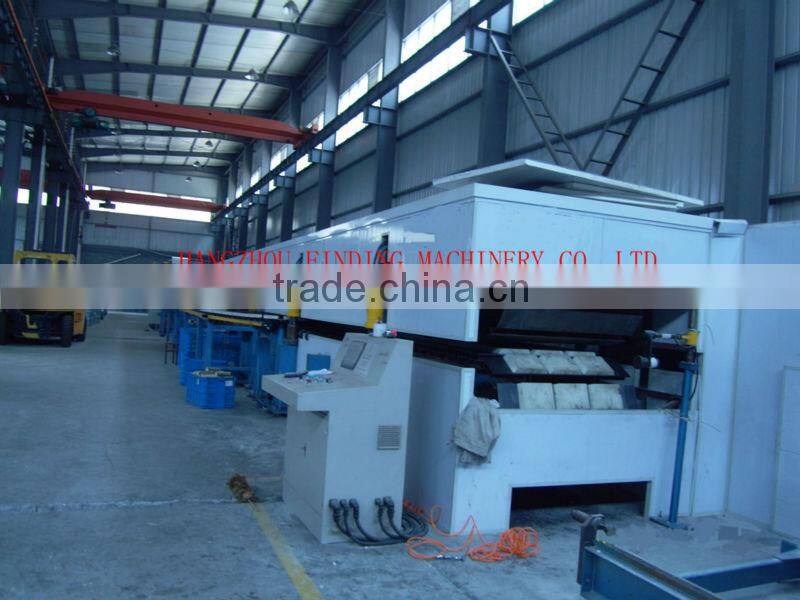

PU sandwich panel forming machine

Roll shutter door forming machine

Roof tile/ ridge cap forming machine

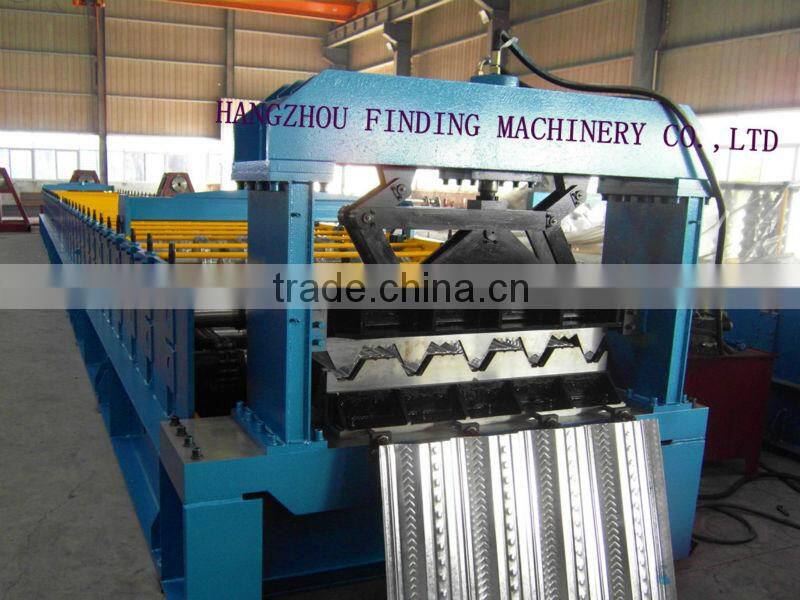

Floor decking forming machine
