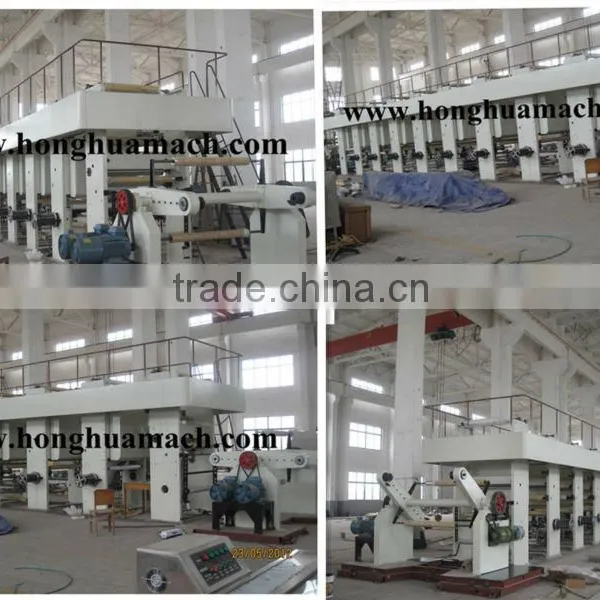

JY-1100 rotogravure multicolor printing machine

Specifications

JY-1100 rotogravure printing machine

1. double working shaft turn over type, high speed change ,cut and join the web don’t need stop machine or reduce the speed, tension use vector inverter motor control automatically(imported PLC mould),EPC is air type, journey for edge position:+ 100mm,precision for edge position+0.5mm;

2.unwind tension range:12-50kg(totally);

3.unwind tension precision:±0.5kg;

4.print material:80-280gsm web paper;

5.max width of paper:1100mm;

6.10 group for 8 color printing (including one group for punch and one group for impress the fold );

7.seven group computer control automatically overprint system(display the overprint in the computer);

8.picture display system;

9.web take up controlled by inverter, linked with general machine, operate easy;

10.dry way: by heating, recycle hot wind, single group temp control separately;

plet machine controlled by man-machine interface;

12.machine speed :0-120m/min;

13.print cylinder installation type: air plug instead of shaft;

14.print cylinder diamter:φ120-φ300mm;

15.ovenprint accuracy:lengthways±0.15mm(automatic overprint tracker),

transverse±0.2mm;

16.scraper move:±10mm,air control;

17.pneumatic rewind and rewind roller:6”;

18.material out controlled by inverter, linked with general machine, operate easy;

19.imported PLC and mould keep the same speed with unwind tension, printing speed ,rewind tension and so on;

20. double working shaft turn over type, high speed change ,cut and join the web don’t need stop machine or reduce the speed, tension use vector inverter motor control automatically(imported PLC mould);

21.air ,0.8Mpa;

oling water:3.8T/h;

23.total power: about 328kw;

24.machine overall size(L×W×H):22700×2800×3200mm;

25.total weight: about 55t.
