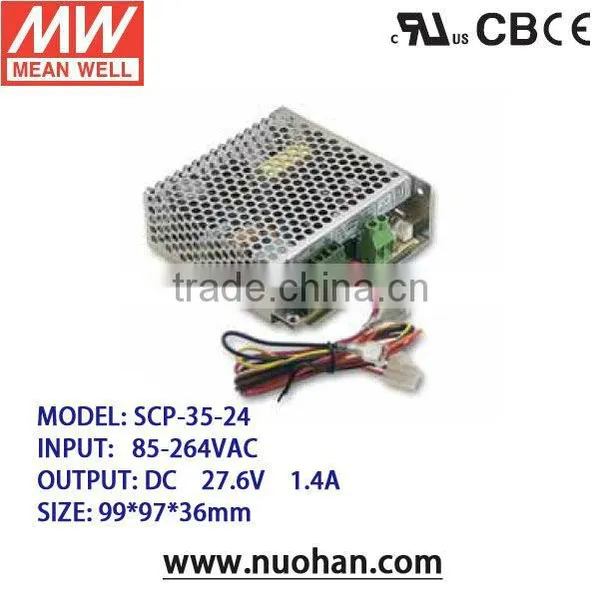

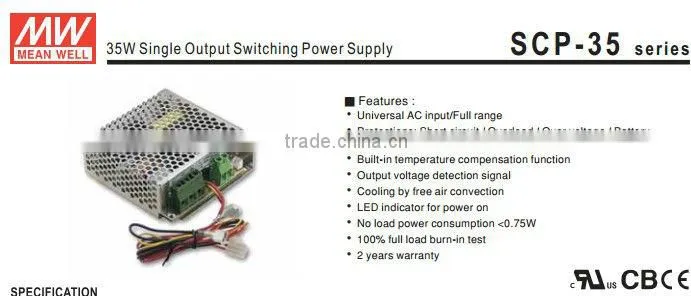

Mean Well 35w 24v Switching Power Supply/35W Single Output Switching Power Supply/power Supply 24v

MODEL

SCP-35-24

OUTPUT

DC  VOLTAGE

27.6V

RATED CURRENT

1.4A

CURRENT RANGE

0~ 1.4A

PEAK 5S Note6

1.7A

RATED  POWER

38.6W

RIPPLE & NOISE (max.)   Note.1

200mVp-p

VOLTAGE ADJ. RANGE

+15,-5%

VOLTAGE TOLERANCE

±1.0%

LINE REGULATION

±1.0%

LOAD REGULATION

±1.0%

SETUP ,RISE TIME

500ms,30ms/230VAC 1200ms, 30ms/115VAC at full load

HOLD UP TIME

50ms / 230VAC  16ms/115VAC at full load

INPUT

VOLTAGE RANGE

85~264VAC  120~370VDC

FREQUENCY RANGE

47 ~ 63Hz

EFFICIENCY (Typ.)

86%

AC CURRENT (Typ.)

0.75A/115VAC     0.5A/230VAC

INRUSH CURRENT (Typ.)

COLD START  45A

LEAKAGE CURRENT

<0.2mA / 240VAC

FUNCTION

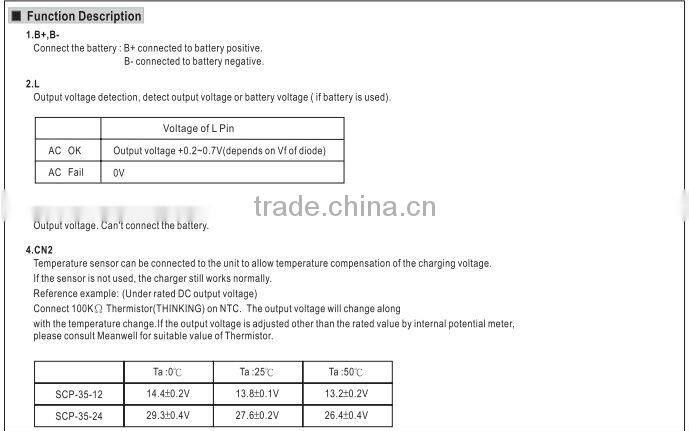

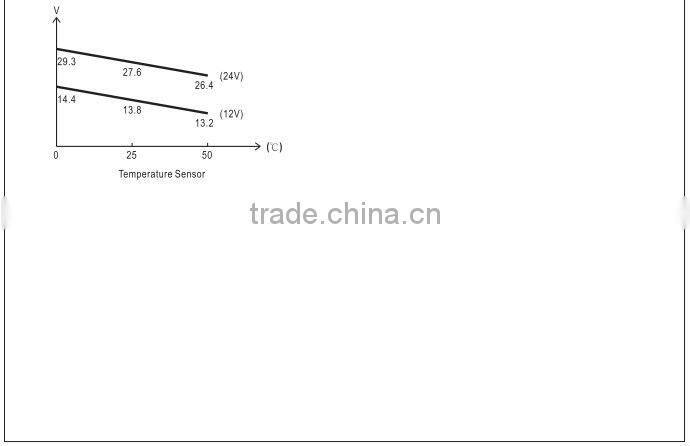

TEMP.COMPENSATION

By NTC(not provide with the power supply)

OUTPUT VOLTAGE SENSOR

L=output voltage +0.2~0.7V(AC OK);L=OV(AC Fail)

PROTECTION

OVER  LOAD

Hiccup mode, recovers automatically after fault condition is removed.

1.7~2.3Arated output power

OVER VOLTAGE

33.1~38.5V

Protection type : Shut down o/p voltage, re-power on to recovery

ENVIRONMENT

WORKING TEMP.

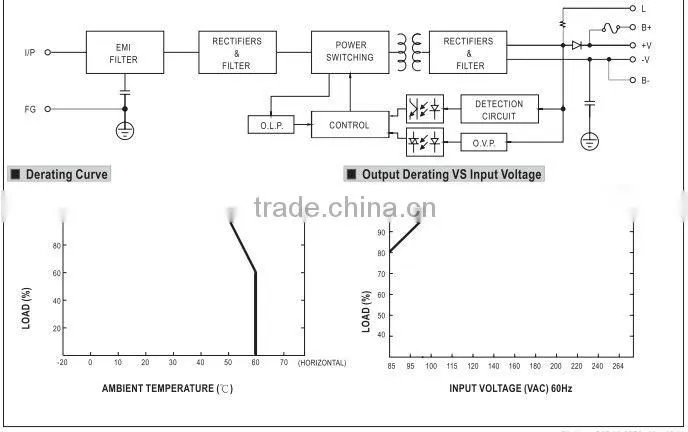

-20~+60°C (Refer to output load derating curve)

WORKING HUMIDITY

20~90% RH non-condensing

STORAGE TEMP., HUMIDITY

-40~+85°C, 10~95%RH

TEMP. COEFFICIENT

±0.05%/°C (0~50°C)

VIBRATION

10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes

SAFETY &

EMC

(Note 4)

SAFETY STANDARDS

UL60950-1,CB(IEC60950-1)CCC GB4943 approved

WITHSTAND VOLTAGE

I/P-O/P:3KVAC  I/P-FG:1.5KVAC O/P-FG:0.5KVAC

EMC EMISSION

Compliance to , EN55022 (CISPR22) Class B ; EN61000-3-2.3

EMC IMMUNITY

Compliance to EN61000-4-2,3,4,5,6,8,11, ENV50204,

EN55024,EN61000-6-1light industry level, criteria A

ISOLATION  RESISTANCE

I/P-O/P,I/P-FG,O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH

OTHERS

MTBF

523.3Khrs min.      MIL-HDBK-217F (25°C)

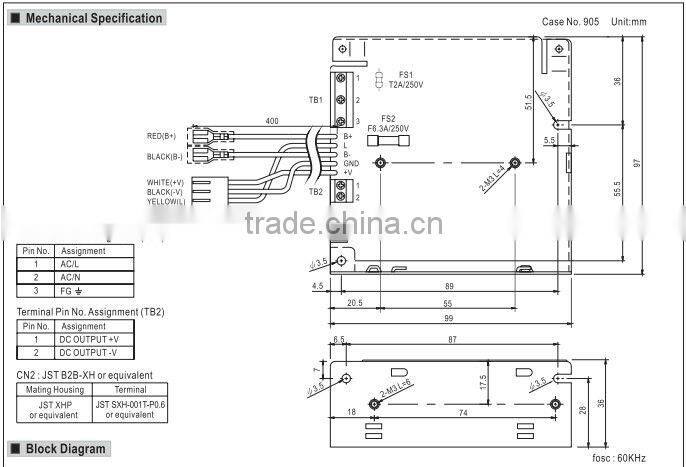

DIMENSION

99*97*36mm (L*W*H)

PACKING

0.37Kg;45pcs/17.7Kg/1CUFT

NOTE

1.Ripple & noise are measured at 20MHz of bandwidth by using a 12

twisted pair-wire terminated with a 0.1uf  &  47uf  parallel capacitor.

2.. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of

  ambient temperature.

3. Tolerance : includes set up tolerance, line regulation and load regulation.

4.Load regulation is measured from 0% to 100% rated load.

5.Line regulation is measured from low line to high line at rated load/

6.33% Duty cycle maximum within every 15 seconds. Average output power should not exceed

the rated power

7.The power supply is considered a component which will be installed into a final equipment.

   The final equipment must be re-confirmed that it still meets EMC directives.
