TH-2004D-300AB AB glue dispensing robots

Specifications

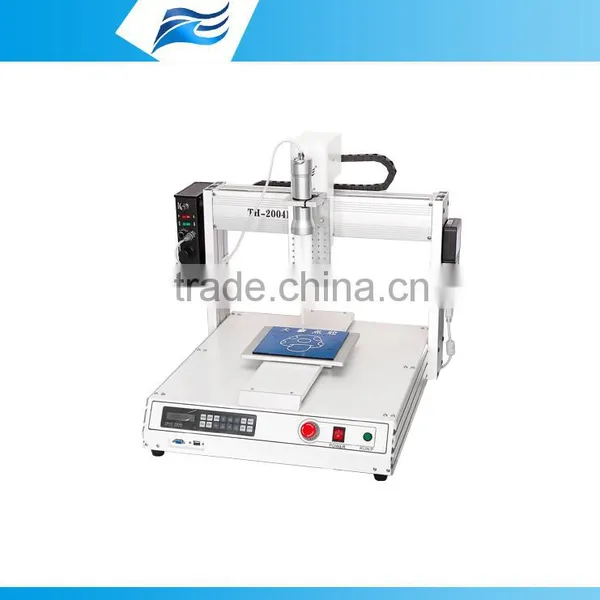

TH-2004D-300AB High quality 3 axes desktop automatic ab glue dispensing robot

TH-2004D-300AB  AB glue dispensing robots



 Standards: CE approved
Liquid ratio: 1:1,2:1,4:1,10:1 each kind of Double syringe-loaded A, B component

Viscosity: < 20000CPS

 Mixing method: static mixer





Sales Points/Focus



1.High Capacity cartridge, avoiding high frequency replacement of material

1.The machine has automatic mixing and automatic dispensing function. Dispensing precision is high, speed is fast, and Position is accurate. Good stability can be 24 hours of continuous production.







2. A Professional dispensing software combination of feed system and arm running control to achieve the synchronization control.Teach Pendant Chinese/English edit programs interface



3.Z-axis have brake motors, greatly increasing the stability of the equipment and its motion accuracy.when that 6kg maximum z axis load will remain in a upper position after switching off the power.



4. User-friendly design features a lightweight, attractive appearance, easy to learn. Interpolates lines or arcs for three-dimensional dispensing.,Continuous path motion for precise XYZ dispensing. The right deposit, in the right place — every time.



5.Single machine can operate.Avoid staff misuse, or change has set a good program,When you finish the program edit by the soft control key directly control robot work without the need for an external Teach Pendant.



6.Easy maintenance. Even if the teaching Pendant and liquid controller have problems, there will not have no affect the machine ‘s work.Single machine can operate.



7..Increase the parameters display with programmer, which will provide you more intuitive operation.



8.Tianhao graphics editing software can import such as NC, AI, DXF, JPG, BMP and other format files ,CAD file directly change to the dispensing path.





9.Each axis with 2 linear guide rail will provide you better stability.



11.As customer production require add the I / O interface, easy add other equipment device,Flexible power supply design for overseas use.





12.XY/Z Maximum Load 15KGS/6KGS



13.Repeatability: +-0.01 mm/ axis,3 axis  synchronous work get +-0.01 mm/axis, other competitors no possible 3 axis get this precision at same time.



14.Transmission:new timing belt/precision linear Guides.



15..Drive System: new precision micro-stepper motor.

Complete accessories dispensing kit





No	Name	ITEM	QTY
1	TH-2004D Robotic	TH-2004D	1pcs
2	Liquid dispenser	TH-206AB	1pcs
3	Dispensing signal line	3core-4core	1pcs
4	Dispenser fix frame	TH	1pcs
5	Teach pendant	TH	1pcs
6	Teach pendant Cable lin	TH	1pcs
7	Valve/Holde	TH-1000J	1pcs
8	valve	TH-1000J	1pcs
9	Valve adapter	TH-1000J	1pcs
10	needle	TH	10pcs
11	POWER cord 220V220V	220V	2pcs
12	Air tube	6X4mm	1pcs
13	wrench	TH	1set
14	Jig	As sample	1set
15	Screw	TH	1set
16	Connect Drawing	TH	1set
17	Manual operation	TH	1pcs
18	CD	TH	1pcs
19	Ex-work Report	TH	1pcs
20	Machinery certificate	TH	1pcs
21	Warranty card	TH	1pcs
22	CE certificate	TH	1pcs
23	catalogue	TH	1pcs













Quality guarantee



We provide 1 years warranty of product and shipment with one set fitting to you
