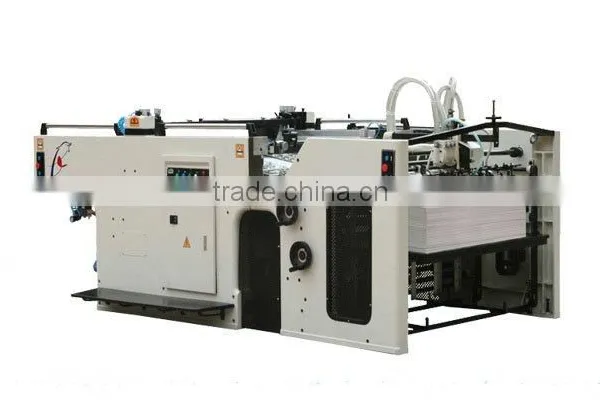

DSP Series Automatic Swing Cylinder Screen Printing Machine

Specifications

1.high class, high integration and high stability.
2.the registered precision less than0.10mm.
3.it has two feed modes

DSP Series Automatic Swing Cylinder Screen Printing Machine



It is widely used in printing various semirigid and flexible materials,such as ceramic decal, cardboard, soft PCB, transfer paper and film switch etc. Because the machine is suitable for

many kinds of printing and controlled by easily operation, it wins much honor in the market.





Features;

1.The machine is equipped with Japanese MITSUBISHI Frequency Invertor and PLC, which can control the whole running. More than 90% imported electric components make the

machine own many prior points: high class, high integration and high stability etc.

2.Best monitor system during the whole course of operating ensure the machine’s good registered precision

 ≤  0.10mm.

3. Full and fresh ink layer is up to 30-40mm, which presents high 3D feeling and hard-coating.

4.The machine has two feed modes: universal mode and stream mode; the two mode can be switched freely depending upon different printing size.

5.Delivery board can be turned down by 90°

6.The screen frame can be load or unload easily; and the position can be micro adjusted.

7.The DSP/DST serial can be combined with the dryer to makeup one automatic producing-line.

A,The connect with Wicket Dryer(refer to our product:DFD Series) to print by solvent ink.

B,The connect with UV Dryer(refer to our product:DGG Series) to print by UV ink.

C,The connect with IR&UV Conveyer Belt Dryer (refer to our product: DSH Series)to print by solvent & UV ink.







Technical Parameters

MODEL	DSP720	DSP780	DSP1020
Max. Paper Size(mm)	720*520	780*540	1020*740
Min. Paper Size(mm	350*270	350*270	560*350
Max.Printing Area(mm)	720*500	780*520	1020*720
*Paper Thickness (g/m2)	90~350	90~350	120~350
Screen Frame Size(mm)	880*880	940*940	1280*1140
*Printing Speed (p/h)	1000~3600	1000-3300	1000-3000
Total Power(kw)	7.58	7.58	8.47
Total Weight(kg)	3500	3800	5500
Exterior Dimension(mm)	4350*1960*1270 *(4100*1960*1270)	4350*2020*1270	4500*2350*1320



*The figures may be changed depending upon the printing materials and printing conditions;

*The Dimension 4700*1960*1270mm is equipped with Wicket Dryer.
