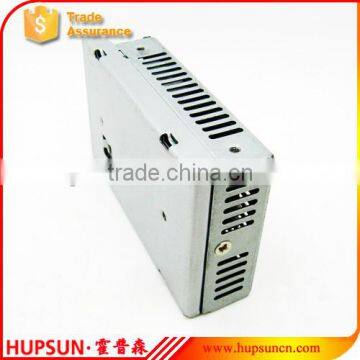

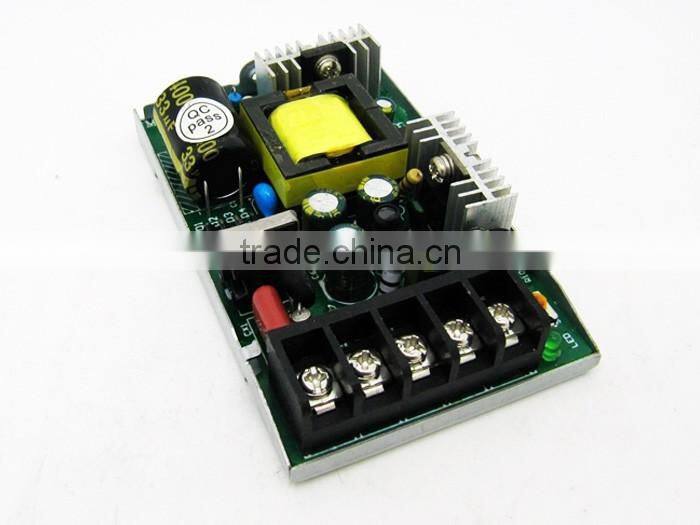

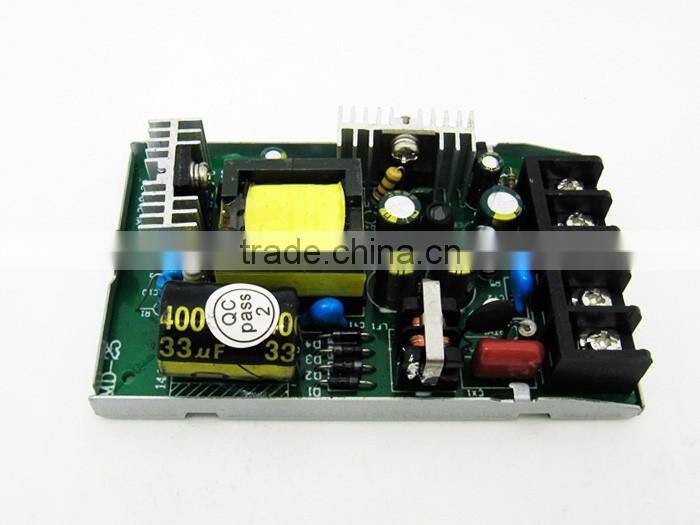

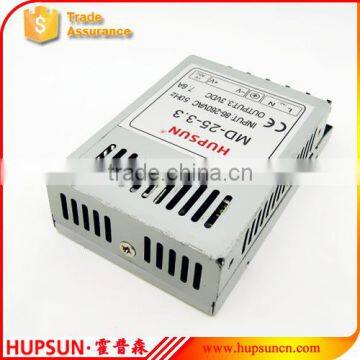

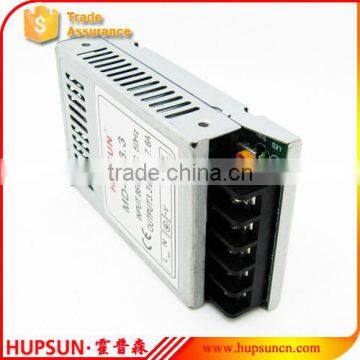

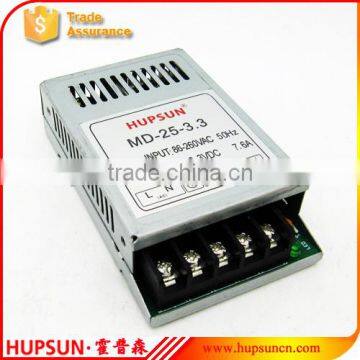

New High Quality Mini Slim Switching Power Supply 25watt 3.3v Power Source, 5v LED Driver

Model

  MD-25-3.3

     MD-25-5

    MD-25-12

    MD-25-24

  DC Output voltage

 3.3 V

 5 V

 12 V

 24 V

  Output voltage range(Note:2)

  ±2%

  ±1%

  ±1%

  ±1%

  Rated output current

 6A

 5 A

2.1 A

 1.1 A

  Output current range

 0 ~ 6 A

 0 ~ 5 A

 0 ~ 2.1 A

 0 ~ 1.1 A

  Wave and noise(Note:3)

  75 mvp-p

 75 mvp-p

50 mvp-p

50 mvp-p

  Inlet stability(Note:4)

  ±0.5%

  ±1%

  ±1%

  ±1%

  Load stability(Note:5)

   ±3%

   ±0.5%

  ±1%

  ±0.3%

  DC output power

 19.8 W

 25 W

 25.2 W

 26.4 W

  Efficiency

  75%

  78%

  80%

  84%

  Adjustable range for DC voltage

  ±10%

  ±10%

  ±10%

  ±10%

  AC input voltage range

     85~264VAC 47~63Hz, 120~370VDC

  Input current

     0.4A/230V

Power factor

     0.55-0.65

  AC Inrush current

     23A/230V

  Leakage current

     <0.5mA/240VAC

  Overload protection

    105%-150% Type: cut down output. Reset: auto recovery.

  Temperature coefficient

    ±0.03%/°C

  Setup, rise, hold up time

    1s, 100ms, 50ms

  Vibration

    10~500Hz, 2G 10min,/1 cycle. Period for 60min, Each axes

  Withstand voltage

    I/P-O/P:1.5KVAC  I/P-FG:1.5KVAC  O/P-FG:0.5KVAC

  Isolation resistance

    I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC

  Working temperature and humidity

     (-10 °C )~+60 °C, 10% - 95% RH

  Store temperature and humidity

     (-20 °C )~+85 °C, 10% - 95% RH

 Overall dimension

    96*69*25 mm

 Weight

    0.16 Kg

  Safety standards

    GB4949, UL60950, EN60950

  EMC standards

    According to GB9254 EN55022 EN55024 A level design

Note:

1. The parameter under the testing condition: 230VAC input, rated load, 25°C70% RH. Temperature.
2. Tolerance: Including setting tolerance, circuit stability and load stability. (Note: 5).
3. Wave test: Adopting “A12” double wire for 20MHz and 0.1 UF&47UF capacitor short-circuit for interrupting.
4. Inlet voltage stability test: the lowest voltage will be up to the highest voltage when the circuit overload.
5. Load stability test: The load is from 0% to 100%.

6. Each output can reach maximum current, but total load cannot exceed a maximum output power.
